E+E Elektronik HUMIPORT 05 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HUMIPORT 05:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

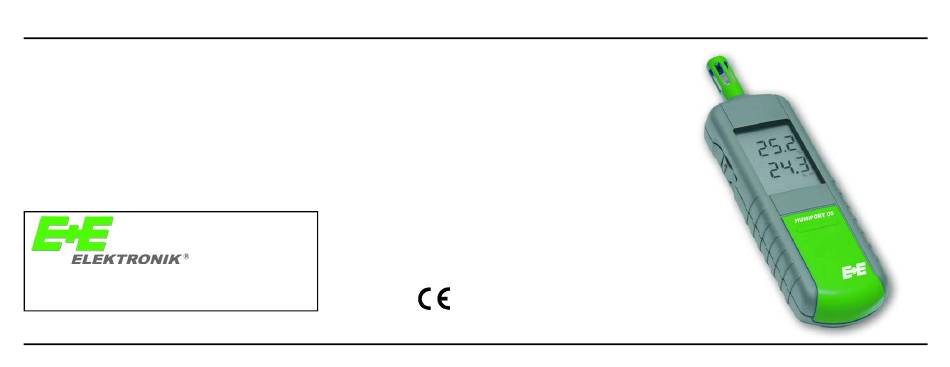

Bedienungsanleitung / Manual / Notice d'utilisation
A-4209 Engerwitzdorf
T: +43-7235-605-0
info@epluse.com
BA_HUMIPORT05_04_d_e_f // Technische Änderungen vorbehalten // 192385
Technical data are subject to change / Sous réserve de toutes modifications techniques
All manuals and user guides at all-guides.com
Langwiesen 7
Austria
F: +43-7235-605-8
www.epluse.com
HUMIPORT 05
HUMIPORT 05
HUMIPORT 05

Werbung

loading

Verwandte Anleitungen für E+E Elektronik HUMIPORT 05

Inhaltszusammenfassung für E+E Elektronik HUMIPORT 05

  • Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung / Manual / Notice d'utilisation HUMIPORT 05 HUMIPORT 05 HUMIPORT 05 Langwiesen 7 A-4209 Engerwitzdorf Austria T: +43-7235-605-0 F: +43-7235-605-8 info@epluse.com www.epluse.com BA_HUMIPORT05_04_d_e_f // Technische Änderungen vorbehalten // 192385 Technical data are subject to change / Sous réserve de toutes modifications techniques...
  • Seite 2 All manuals and user guides at all-guides.com Bedienungsanleitung / Manual / Notice d'utilisation HUMIPORT 05 INHALTSVERZEICHNIS TABLE DES MATIÈRES 1. Vor der Inbetriebnahme lesen 1. Lire avant la mise en service 2. Technische Daten 2. Caractéristiques techniques 3. Das Display 3.
  • Seite 3 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Vor der Inbetriebnahme lesen • Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. • Niemals an spannungsführenden Teilen messen. • Messbereiche der Messwertaufnehmer beachten (Überhitzen kann zur Zerstörung führen).
  • Seite 4 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Technische Daten Messwerte Allgemeines Sensor relative Feuchte HC101 Versorgungsspannung 9V Blockbatterie Temperatur Standzeit typ. > 150h Messbereich relative Feuchte 5...95% rF zul. Betriebstemperatur Gehäuse: 0...50°C Temperatur -20...50°C Fühler: -20...50°C Taupunkt bei 20°C...
  • Seite 5 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Das Display Oberes Menü Temperaturanzeige (Sensor 1) Rel. Feuchteanzeige (Sensor 2) Unteres Menü Seite 5...
  • Seite 6 HUMIPORT 05 deutsch Bedienung Im Gegensatz zu den konventionellen Handmessgeräten besitzt das Messgerät HUMIPORT 05 kein Tastenfeld, sondern ein sogenanntes "THUMB-WHEEL" (Daumen-Rad) auf der linken Seite des Gerätes. Das Rad lässt eine 15° Drehbewegung nach unten und oben zu und kann in der Mittelstellung zusätzlich gedrückt werden.
  • Seite 7 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Die 3 Positionen des THUMB-WHEEL Drehbewegung nach oben Drehbewegung nach unten In der Mittelstellung drücken Einschalten: (kurz drücken) Ausschalten: ca. 2 Sekunden drücken (kein Menü aktiviert) Oberes Menü: (kurz drücken), wählen mit bestätigen mit...
  • Seite 8 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Das obere Menü Im oberen Menü können die Standard-Funktionen: HOLD MAX MIN AVG gewählt werden. Ausgewählt wird mit , die angewählte Funktion blinkt und wird mit bestätigt. Eine bestätigte Funktion wird statisch im Display ange- zeigt.
  • Seite 9 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Das untere Menü Im unteren Menü können die Funktionen: Unit 1 2 CAL 1 2 gewählt werden. Ausgewählt wird mit , die angewählte Funktion blinkt und wird mit bestätigt. Abbrechen lässt sich das Menü mit oder indem für 20...
  • Seite 10 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Einpunktkalibrierungen von Temperatur und rel. Feuchte CAL1: Mit CAL1 (Einpunktkalibrierung) stellt man den Offset für Sensor 1 (Temperatur) ein. Der Offset wird im unteren Teil des Displays angezeigt. Maximal lassen sich +/- 10°C bzw. +/- 10°F einstellen.
  • Seite 11 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch CAL2: Mit CAL2 (Einpunktkalibrierung) stellt man den Offset für Sensor 2 (rel. Feuchte) ein. Der Offset dreht die Kennlinie um den unteren Abgleichpunkt (11% r.H.). Der Abgleichpunkt muss im Bereich von 30% ...
  • Seite 12 Messung des Mischungsverhältnisses Zur exakten Bestimmung des Mischungsverhältnisses in g/kg oder gr/lb wird der vorherrschende Luftdruck benötigt. Im Humiport 05 wurde eine Korrekturformel implementiert, welche das Mischungsverhältnis mit dem eingegeben Luftdruck korrigiert. Somit braucht lediglich der vorherrschende Luftdruck Pabs [hPa] mittels Pfeilmenü...
  • Seite 13 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch pabs [feet] [hPa] = [mbar] Werksseitig ist Pabs auf 1013hPa (Meereshöhe) eingestellt. 1013 1007 Die Eingabe des Luftdruckes funktioniert nur, wenn Unit 2 auf Mischungsverhältnis (g/kg bzw gr/lb) eingestellt ist.
  • Seite 14 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Batteriewechsel Erscheint im Display die Anzeige "BAT" , verbleibt eine Standzeit von einigen Stunden. Öffnen Sie den Batteriedeckel auf der Vorderseite des Gerätes. Entnehmen Sie die leere Batterie und ersetzen Sie diese durch eine neue.
  • Seite 15 All manuals and user guides at all-guides.com Bedienungsanleitung HUMIPORT 05 deutsch Wartung und Abgleich Beim Einsatz in der Klimatechnik empfehlen wir eine jährliche Wartung. In rauer Umgebung sollte die Rekalibrierung in kürzeren Abständen erfolgen. Verwenden Sie für die Kalibrierung den als Zubehör erhältlichen Kalibrierblock und die entsprechenden Kalibrierflüssigkeiten.
  • Seite 16 All manuals and user guides at all-guides.com...
  • Seite 17 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english Prior to operation • This instruction manual should be read carefully before operating the instrument and be adhered to in all aspects. • Never perform measurements on live components.
  • Seite 18 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english Technical Data Measuring values General Sensor type relative humidity HC101 Supply voltage 9V battery temperature Battery lifetime typ. > 150h Measuring relative humidity 5...95% RH Working temperature range housing: 0...50°C (32...122°F)
  • Seite 19 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english The Display Upper menu Temperature display (sensor 1) Relative humidity display (sensor 2) Lower menu page 19...
  • Seite 20 Manual HUMIPORT 05 english Operating the instrument Unlike traditional hand-held devices, the Humiport 05 has a THUMB-WHEEL on the left-hand side instead of buttons. The wheel turns 15° upwards and downwards and can also be pressed in its central start position.
  • Seite 21 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english The 3 THUMB-WHEEL positions are as follows: Turn upwards Turn downwards Press in the start position Switch on: (press and release) Switch off: press and hold for approx. 2 sec. (no menu activated)
  • Seite 22 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english The upper menu The following standard functions can be selected in the upper menu: HOLD MAX MIN AVG , to select. The selected function flashes and is entered with A function remains displayed once it has been entered.
  • Seite 23 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english The lower menu The following functions can be selected in the lower menu: Unit 1 2 CAL 1 , to select. The selected function flashes and is entered with...
  • Seite 24 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english One-point calibration of temperature and relative humidity CAL1: CAL1 (one-point calibration) is used to set an offset for sensor 1 (temperature). The offset value appears at the bottom of the display. The limit values are +/- 10°C or +/- 10°F.
  • Seite 25 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english CAL2: CAL2 (one-point calibration) is used to set an offset for sensor 2 (relative humidity). The offset is based on the lower adjustment point (11% RH). The adjustment point must lie between 30% and 95% RH.
  • Seite 26 The prevailing air pressure is required to determine the exact mixing ratio in g/Kg or gr/lb. The Humiport 05 implements a formula to correct the mixing ratio with the entered air pressure. The prevailing air pressure Pabs [hPa] needs to be entered using the arrow menu.
  • Seite 27 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english pabs [feet] [hPa] = [mbar] The factory setting for Pabs is 1013 hPa (sea level). 1013 1007 Entering the air pressure only works if Unit2 is set to mixing ratio (g/Kg or gr/lb).
  • Seite 28 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english Changing the battery If "BAT" appears in the display, the battery needs to be replaced within the next few hours. To do so, open the battery cover at the front of the instrument.
  • Seite 29 All manuals and user guides at all-guides.com Manual HUMIPORT 05 english Maintenance and adjustment When the instrument is used for air-conditioning purposes, we recommend annual calibration. More frequent calibration is recommended if the instrument is used in harsh environments. Use the calibration block and the associated calibration solutions (available as accessories) for calibration.
  • Seite 30 All manuals and user guides at all-guides.com...
  • Seite 31 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Lire avant la mise en service • Avant d'utiliser l'appareil, lire attentivement la notice d'utilisation et suivre les instructions point- par- point. • Ne jamais effectuer de mesure sur des appareils sous tension.
  • Seite 32 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Caractéristiques techniques Données mesurées Généralités Capteur Humidité relative HC101 Alimentation Pile 9V Température Durée de vie des piles env. > 150h Gamme de Humidité relative 5...95% HR Plage de température d’utilisation Boîtier :...
  • Seite 33 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français L'afficheur Menu supérieur Affichage de la température (capteur 1) Affichage de l'humidité (capteur 2) Menu inférieur page 33...
  • Seite 34 Utilisation Contrairement aux appareils de mesure traditionnels, le portable de la série HUMIPORT 05 ne possède pas de touche de fonction mais une molette de commande ("THUMB-WHEEL") située sur le flan gauche. Il est possible de tourner la molette de 15° vers le bas et vers le haut et de l'enfoncer lorsqu'elle est en position de repos.
  • Seite 35 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Les 3 positions de la MOLETTE : Tourner la molette vers le haut Tourner la molette vers le bas Appuyer sur la molette en position milieu Mise en route : (appuyer brièvement)
  • Seite 36 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Le menu supérieur Les fonctions standard suivantes sont sélectionnées dans le menu supérieur : HOLD MAX MIN AVG Sélectionné avec . La fonction sélectionnée clignote et se valide avec Une fonction validée s'affiche de façon permanente à...
  • Seite 37 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Le menu inférieur Les fonctions suivantes sont sélectionnées dans le menu inférieur : Unit 1 2 CAL 1 2 Sélectionné avec . La fonction sélectionnée clignote et se valide avec Une fonction validée s'affiche de façon permanente à...
  • Seite 38 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Calibration en 1 point de la température et de l'humidité CAL1 : (calibration en 1 point) permet de saisir l'offset pour le capteur 1 (température). L'offset apparaît dans la partie inférieure de l'afficheur. La valeur maximale est de +/- 10°C ou +/- 10°F.
  • Seite 39 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français CAL2 : (calibration en 1 point) permet de saisir l'offset pour le capteur 2 (humidité relative). L'offset décale la courbe de réponse par rapport à la valeur basse d'étalonnage (11%HR). La valeur de calibration doit être compri- se entre 30% ...
  • Seite 40 Pour une détermination exacte du rapport de mélange en g/kg ou gr/lb la pression de l'air est nécessaire. Dans le Humiport 05 une formule de correction est disponible pour corriger le rapport de mélange en fonction de la pression. Il suffit pour cela de rentrer la valeur de la pression en Pabs [hPa] dans le menu.
  • Seite 41 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français pabs [feet] [hPa] = [mbar] Par défaut le réglage est de 1013hPa (niveau de la mer). 1013 Le réglage de la pression est possible uniquement si Unit 2 a été sélection- 1007 né...
  • Seite 42 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Changement des piles Si le symbole "BAT" s'affiche à l'écran, il faut procéder au remplacement des piles dans les heures qui suivent. Ouvrir le couvercle du logement des piles au dos de l'instrument.
  • Seite 43 All manuals and user guides at all-guides.com Notice d'utilisation HUMIPORT 05 français Maintenance et calibration Dans le cas d'une utilisation en ventilation et climatisation nous préconisons une maintenance annuelle de l'appareil. Dans les environnements pollués, une re-calibration plus fréquente est parfois nécessaire.
  • Seite 44 All manuals and user guides at all-guides.com ® FIRMENSITZ / HEAD OFFICE / USINE: E+E ELEKTRONIK Ges.m.b.H. Langwiesen 7 A-4209 Engerwitzdorf Austria Tel: ++43/7235/605-0 Fax: ++43/7235/605-8 info@epluse.com TECHNISCHE BÜROS / TECHNICAL OFFICES / BUREAUX TECHNIQUES: E+E CHINA B0820, Hui Bin Office Building, No.
