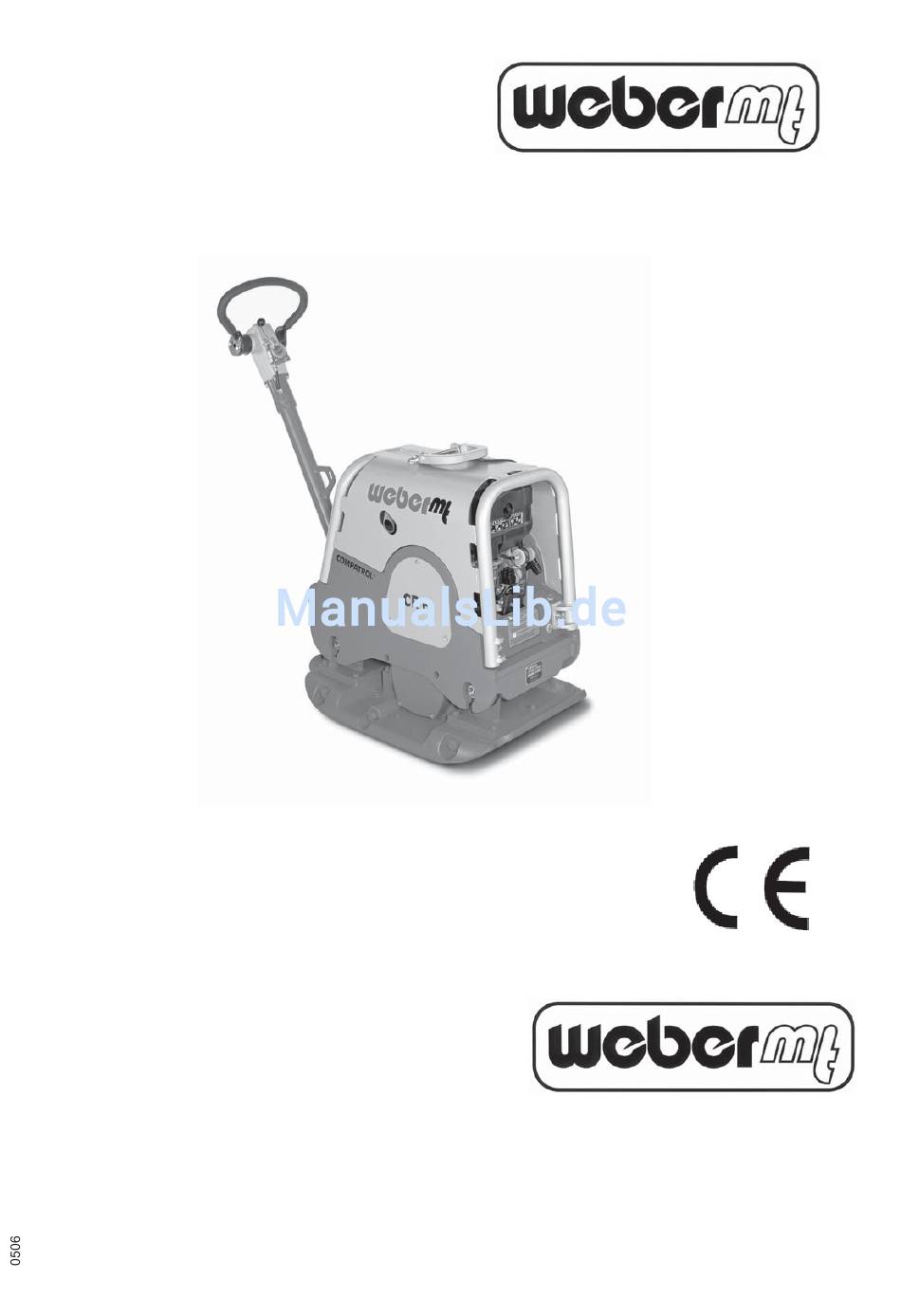

CR 6
Lombardini 15 LD 400
CR6
BEDIENUNGS- UND
WARTUNGSANLEITUNG
Weber Maschinentechnik GmbH
Postfach 21 53, 57329 Bad Laasphe-Rückershausen
Telefon 027 54 / 398-0
Telefax (0 27 54) 3 98-101 (Zentrale) u. 3 98-102 (Ersatzteile)
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weber mt CR 6

  • Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG CR 6 Lombardini 15 LD 400 Weber Maschinentechnik GmbH Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) u. 3 98-102 (Ersatzteile)
  • Seite 3: Vorwort

    Vorwort Diese Bedienungs- und Wartungsanleitung beschreibt den sicheren Umgang mit Bodenverdichtern vom Typ CR6. Lesen Sie vor der Erstinbetriebnahme diese Anleitung durch, und machen Sie sich mit allen Einzelheiten Ihres Bodenverdichters vertraut. Befolgen Sie alle Anweisungen sorgfältig, und führen Sie die beschriebenen Tätigkeiten stets in der vorgegebenen Reihenfolge durch.
  • Seite 4: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften Allgemeine Ausführungen Alle Sicherheitshinweise (siehe auch Piktogrammerklärungen im Vorwort) sind zu lesen und zu be- achten (sollten Unklarheiten bestehen, sind diese vor der Inbetriebnahme zu beseitigen), da sonst : * Gefahr für Leib und Leben des Benutzers * Beeinträchtigung der Maschine und anderer Sachwerte drohen.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ....................................3 Allgemeine Sicherheitsvorschriften ..........................4 1. Technische Beschreibung ............................. 6 1.1 Bildliche Darstellung ..............................6 1.2 Gerätebeschreibung ..............................7 1.3 Technische Daten ................................. 8 2 Bedienung ..................................10 2.1 Sicherheitsbestimmungen für die Bedienung ......................10 2.2 Transport ..................................11 2.2.1 Verladung mit Kran ..............................
  • Seite 6: Technische Beschreibung

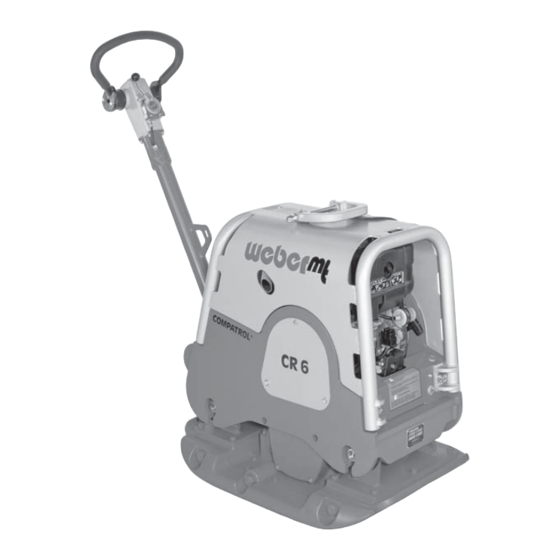

    1. Technische Beschreibung 1.1 Bildliche Darstellung Bild 1 Gesamtansicht CR 6 Motor Schutzrahmen Fahrhebel Motorkonsole Handführungsstange Vibrator Kranöse Keilriemenschutz Zündschloß (ohne Abbildung) Federriegel (ohne Abbildung) Bodenplatte Gashebel Vulkollanplatte (ohne Abbildung) Anbauplatten...
  • Seite 7: Gerätebeschreibung

    1.2 Gerätebeschreibung Die Bodenverdichter vom Typ CR 6 sind handgeführte Geräte und werden für Verdichtungsarbeiten im Wege- und Gartenbau eingesetzt. Antrieb Den Antrieb der Bodenverdichter CR 6 bildet ein Lombardini-Dieselmotor. Wichtig! Die Motorbeschreibung und die techn. Daten der Maschine sind im Abschnitt 1.3 (Technische Daten) zu entnehmen.
  • Seite 8: Technische Daten

    1.3 Technische Daten CR 6 Gewicht Betriebsgewicht CECE in kg Abmessung 1653 Länge über alles (in mm) Breite mit Anbauplatten (in mm) Höhe bei abgeklappter Handführungsstange (in 1116 Bodenplattenlänge (Auflage in mm) Antrieb Lombardini Motorhersteller 15LD400 7,3(10,0) Max. Leistung nach DIN 70020(in kW (PS))
  • Seite 9: Geräusch- Und Vibrationswerte

    CR 6 Geräusch- und Vibrationswerte Schalldruckpegel LPA (am Bedienerplatz, nach 2000/14/EG, in dB(A)) Schalleistungspegel (nach 2000/14/EG, in dB(A)) Hand-Arm-Vibration (Gewichteter Effektivwert der Beschleunigung am Führungsgriff, ermittelt nach 2002/44/EG, Part 1, in m/s² ) *Die auf geführten Geräuschwerte nach der Richtlinie 2000/14/EG wurden bei Nenndrehzahl des An- triebsmotors und eingeschalteter Vibration ermittelt.
  • Seite 10: Bedienung

    2 Bedienung 2.1 Sicherheitsbestimmungen für die Bedienung Sicherheits- und Schutzeinrichtungen Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Bedien- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu überprüfen. Bodenverdichter dürfen nur mit sämtlichen Schutzeinrichtungen betrieben werden. Die Wirksamkeit der Bedienelemente darf nicht unzulässig beeinflußt oder aufgehoben werden.
  • Seite 11: Transport

    2.2 Transport Zum Transport über kurze Strecken innerhalb der Baustelle kann der Bodenverdichter gemäß Abschnitt 2.6 bewegt werden. Für den Transport über größere Distanzen ist der Boden- verdichter mit einem Kran auf ein geeignetes Transportmittel (LKW, Hänger) zu heben. 2.2.1 Verladung mit Kran - Bodenverdichter, wie im Abschnitt 2.7 beschrieben, außer Betrieb setzen.
  • Seite 12: Tätigkeiten Vor Arbeitsbeginn

    2.4 Tätigkeiten vor Arbeitsbeginn - Prüfen ob alle Sicherheitseinrichtungen angebracht sind. - Kompletten Bodenverdichter auf offensichtliche Schäden prüfen (Sichtprüfung). - Sämtliche Schraubverbindungen auf festen Sitz prüfen, ggf. nachziehen. - Kraftstoffvorrat prüfen, ggf. Kraftstoff nachfüllen (siehe Abschnitt 2.4.1). - Motorölstand prüfen, ggf. Motoröl nachfüllen (siehe Abschnitt 2.4.2). - ggf.
  • Seite 13: Motorölstand Prüfen

    2.4.2 Motorölstand prüfen Achtung! Der Motorölstand muß bei waagerecht stehen- dem Bodenverdichter geprüft werden. - Ölpeilstab (6/1) heraus ziehen, mit sauberem, fusselfreiem Tuch abwischen und wieder einstecken. max. Achtung! -Ölpeilstab einstecken (6/1) Bild 6 -Ölpeilstab nochmals herausziehen. Achtung! Der Ölstand muß bis zur oberen Markierung (6/ max) reichen.
  • Seite 14: Dämmplatte Montieren

    2.4.3 Dämmplatte montieren - den Bodenverdichter, wie in Abschnitt 2.7 be- schrieben, außer Betrieb nehmen - den Bodenverdichter gem. Abschnitt 2.2.1 mit ei- nem Kran anheben Achtung! Nicht unter die schwebende Last tre- ten. Verletzungsgefahr - Bild 7 - Vulkollanplatte (7/1)mit Halter (7/2) , Schrauben, Federringen und Mutter (7/3)an der Bodenplatte(7/ 4) wie dargestellt vorne und hinten befestigen - Schrauben (8/1) fest anziehen...
  • Seite 15: Höhe Der Handführungsstange Einstellen

    2.4.5 Höhe der Handführungsstange einstellen Handführungsstange (11/1) durch Entriegeln des Feder- riegels (11/2) nach hinten schwenken Bild 11 - Gewünschte Höhe der Handführungsstange mittels Stern- griff (12/1) einstellen Bild 12...
  • Seite 16: Starten

    2.5 Starten Gefahr! Vor dem Starten ist generell sicherzustellen, daß sich niemand im Gefahrenbereich des Bodenverdichters befindet und daß alle Schutzvorrichtungen ordnungsgemäß ange- bracht sind. Beim Starten in geschlossenen Räumen für ausreichende Belüftung sorgen - Vergiftungs- gefahr! Achtung! Bild 13 Niemals Starthilfe-Sprays verwenden.
  • Seite 17: Verdichten

    2.6 Verdichten - Bodenverdichter starten (siehe Abschnitt 2.5). Sobald der Motor warm gelaufen ist, - Drehzahlverstellhebel (15/1) in Vollgasstellung schieben. Achtung! Verdichten ist nur bei Vollastdrehzahl zulässig, da im Schlupfbereich der Fliehkraftkupplung ein erhöhter Ver- schleiß eintritt. Wichtig! Bei Erreichen der Einschaltdrehzahl der Fliehkraftkupp- lung schaltet sich der Vibrator automatisch ein.
  • Seite 18: Außer Betrieb Setzen

    2.7 Außer Betrieb setzen Vor Arbeitspausen und zum Arbeitsschluß ist der Bodenverdichter auf tragfähigem und möglichst waa- gerechtem Gelände abzustellen. Warnung! Abgestellte Geräte, die ein Hindernis darstel- len, sind durch augenfällige Maßnahmen ab- zusichern. Wenn Bodenverdichter innerhalb von Verkehrswegen abgestellt werden, müs- sen zudem die in der Straßenverkehrsord- nung geforderten Sicherheitsmaßnahmen ge- troffen werden.
  • Seite 19: Wartung

    3 Wartung 3.1 Sicherheitsbestimmungen für die Wartung Prüfungen Bodenverdichter sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf ihren betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren.
  • Seite 20: Wartungsübersicht

    3.2 Wartungsübersicht Alle am Bodenverdichter durchzuführenden Wartungsarbeiten sind gemäß der nachstehenden Wartungsübersicht regelmä- ßig zu wiederholen. In der Spalte “Wartungsstelle” ist aufgeführt, an welcher Baugruppe des Bodenverdichters die in der Spalte “Wartungstätigkeit” vorgegebene Arbeit durchzuführen ist. Die Spalte “Bemerkung” beinhaltet Querverweise auf Abschnitte dieser Bedienungs- und Wartungsanleitung oder auf andere Dokumentationen, in denen die Durchführung der Wartungstätigkeit näher beschrieben ist.
  • Seite 21: Beschreibung Der Wartungsarbeiten

    3.3 Beschreibung der Wartungsarbeiten 3.3.1 Motoröl wechseln Bodenverdichter, wie in Abschnitt 2.7 beschrie- ben, außer Betrieb setzen. Achtung! Motoröl nur im betriebswarmen Zustand bei waagerecht stehendem Bodenverdichter ab- lassen. Bild 18 - Auffanggefäß bereitstellen. Umweltgefährdung! Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann.
  • Seite 22: Motorölfilter Wechseln

    3.3.1.1 Motorölfilter wechseln - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Motoröl gem. Abschnitt 3.3.1 ablassen - Schrauben (20/1) lösen und Gehäusedeckel (20/2) abnehmen - Ölfilter (21/1) aus dem Motorgehäuse ziehen und durch neuen Ölfilter ersetzen - Ölfilter in das Kurbelgehäuse einsetzen (22/1) - Gehäusedeckel (20/2) auf das Motorgehäuse auf- setzen und mit Schrauben (20/1) befestigen Bild 20...
  • Seite 23: Luftfilterpatrone Reinigen/Wechseln

    3.3.2 Luftfilterpatrone reinigen/wechseln Befestigungsschraube (23/2) lösen und Deckel (23/1) vom Luftfiltergehäuse abnehmen - Luftfiltereinsatz (24/1) aus dem Luftfiltergehäuse (24/2) nehmen und ausklopfen oder ausblasen Achtung! Ist mit diesem Verfahren keine ausreichende Reinigung möglich (z. B. wegen feuchter oder öliger Verschmutzung), muß ein neuer Fil- Bild 23 tereinsatz verwendet werden.
  • Seite 24: Kraftstoffilter Wechseln

    3.3.3 Kraftstoffilter wechseln - Bodenverdichter, wie unter Abschnitt 2.7 beschrie- ben, außer Betrieb setzen - Durch Lösen der Klammern (25/2) die Dieselleitungen (25/1) vom Kraftstoffilter (25/3)ziehen und Tank vollständig entlee- - Befestigungsschelle (25/4) des Kraftstoffilters (25/3) entfer- nen und Kraftstoffilter durch Neuteil ersetzen - Kraftstoffleitungen (25/1) auf den Kraftstoffilter aufstecken Bild 25 und mit Klammern (25/2) befestigen...
  • Seite 25: Vibratorkeilriemen Auf Zustand Prüfen

    3.3.4 Vibratorkeilriemen auf Zustand prüfen - Bodenverdichter, wie in Abschnitt 2.7 beschrie- ben, außer Betrieb setzen. - Keilriemenschutz (26/2) durch Lösen der Schrau- ben (26/1) entfernen - Den Keilriemen (27/1) auf Zustand (Risse, ausge- brochene Flanken, Ver schleiß) prüfen. - Bei zu großem Verschleiß Keilriemen, wie in Ab- schnitt 3.3.5 beschrieben, wechseln.
  • Seite 26: Öl Imvibrator Wechseln

    3.3.6 Öl imVibrator wechseln - Bodenverdichter wie unter 2.7. außer Betrieb setzen Achtung! Öl nur im betriebswarmem Zustand wechseln Bei allen Arbeiten Bodenverdichter gegen Abrutschen si- chern. - Verletzungsgefahr - Bild 31 - Anbauplatte rechts (31/1) (in Fahrtrichtung gesehen) demontieren - Ölablaßschraube (32/1) und Umgebung gründlich reinigen - Geeignetes Auffanggefäß...
  • Seite 27: Hydraulikschaltung

    3.3.7 Hydraulikschaltung Der Schaltkopf (33/2) ist mit Hydrauliköl gefüllt. Durch die Bewegung des Schalthebels (33/1) wird der Schaltvorgang bewirkt. Die Nehmerdose (35/1) ist mit einer Hydraulik- leitung an den Schaltkopf angeschlossen Wichtig! Sollte es zu Schaltproblemen kommen, wie folgt verfahren: - Öleinfüllschraube (33/3) des Schaltkopfes (33/2) entfernen - Ölkontrollschraube (34/1) entfernen Bild 33...
  • Seite 28: Betriebsstoffe Und Füllmengen

    3.4 Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CR 6 Qualität Motor Motoröl SAE 10 W 40 1,1 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Diesel...
  • Seite 29: Störungen Im Betrieb

    4 Störungen im Betrieb 4.1 Allgemeines Tritt am Bodenverdichter eine Störung auf, ist nach folgendem Verfahren vorzugehen: - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Störungsquelle ermitteln (siehe Abschnitt 4.2 Fehlersuche). - Störung beseitigen (siehe Abschnitt 3 (Wartungsarbeiten) und Abschnitt 2 (Beschreibung der unter- schiedlichen Bedienungselemente) Die Beschreibung von Störungen, die den Motor betreffen, ist im Handbuch des Motorherstellers beschrieben.
  • Seite 30: Fehlersuche

    4.2 Fehlersuche Fehler Mögliche Ursache Abhilfe Hinweis Bodenverdichter läßt Bedienungsfehler Startvorgang wie vorge- schrieben durchführen sich nicht starten # 2.5 Kraftstoffmangel Kraftstoffvorrat prüfen # 2.4.1 Kraftstoffilter verschmutzt Kraftstoffilter wechseln # 3.3.3 Luftfilter verschmutzt Luftfilterpatrone reinigen / # 3.3.2 wechseln Batterie defekt/entladen Batterie ausbauen/laden # 4.3.1 Sicherung defekt...
  • Seite 31: Instandsetzungs- Und Wechselarbeiten

    4.3 Instandsetzungs- und Wechselarbeiten 4.3.1 Batterie wechseln - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Befestigungsschrauben (36/1) herausschrauben und Batterieabdeckung (36/2) abnehmen. - Kabelstecker lösen (37/3) - Polklemmen (37/1) lösen. Polklemme zuerst vom Minus-Pol abklemmen. Bild 36 - Schrauben (37/2) herausschrauben und Batterie her- ausnehmen.
  • Seite 32: Winterlagerung

    5 Winterlagerung Wird der Bodenverdichter für einen längeren Zeitraum (ca. 1...6 Monate) nicht eingesetzt (z. B. während des Winters), muß er in einem frostfreien und trockenen Raum gelagert werden. Vor der Lagerung sind die im Abschnitt 5.1 aufgeführten Maßnahmen durchzuführen. Nach der Lagerung ist der Bodenverdichter wie im Abschnitt 5.2 beschrieben, wieder in Betrieb zu nehmen.
  • Seite 35: Weber Maschinentechnik Gmbh

    6 Weber Maschinentechnik GmbH Wenn Sie Fragen, Anregungen, Probleme, usw. haben, wenden Sie sich bitte an eine der unten genannten Adressen: W EBER Maschinentechnik GmbH Telefon + 49 (0) 2754 - 398-0 Deutschland Postfach 2153 Telefax + 49 (0) 2754 - 398101- Zentrale 57329 Bad Laasphe - Rückershausen + 49 (0) 2754 - 398102- Ersatzteil- Direktlinie...
