Weber mt CF 2 R Bedienungs- Und Wartungsanleitung
Inhaltsverzeichnis
Quicklinks
Bedienungs- und
Wartungsanleitung
CF 2 R
Robin-Subaru EX 17
Artikelnr. 000100211
Artikelnr. 000100213
Weber Maschinentechnik GmbH
Im Boden 5 - 8 , 10
D-57334 Bad Laasphe-Rückershausen / Germany
Tel.: + 49 (0) 27 54 / 398 0
Fax: + 49 (0) 27 54 / 398 101
E-Mail: info@webermt.de
Web: www.webermt.de
CF 2 R
1
Inhaltsverzeichnis
Verwandte Anleitungen für Weber mt CF 2 R
Inhaltszusammenfassung für Weber mt CF 2 R
- Seite 1 Bedienungs- und Wartungsanleitung CF 2 R Robin-Subaru EX 17 Artikelnr. 000100211 Artikelnr. 000100213 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CF2 R...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CF 2 R... -
Seite 4: Vorwort
Vorwort Diese Bedienungs- und Wartungsanleitung soll Ihnen erleichtern Ihren Bodenverdichter kennenzulernen, zu warten und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Bei Beachtung der Bedienungs- und Wartungsanleitung helfen Sie Gefahren zu vermeiden, Reparatur- und Ausfallkosten zu vermindern, und die Zuverlässigkeit und Lebensdauer Ihres Bodenverdichters zu erhöhen. -
Seite 5: Sicherheitsvorschriften
Bei dieser Maschine kann der zulässige Beurteilungsschallpegel von 80 dB(A) überschritten werden. Auch können für den Betreiber bei Einsatz der Maschine weitere Gefahren ausgehen. Es sind daher persönliche Schutzmaßnahmen zu ergreifen Zur Schutzausrüstung gehören: Gehörschutz Schutzhelm Schutzschuhe Schutzhandschuhe CF 2 R... - Seite 6 Betrieb Vor Arbeitsbeginn hat sich der Betreiber des Bodenverdichters mit der Arbeitsumgebung vertraut zu machen. Zur Arbeitsumgebung gehören z. B. Hindernisse im Arbeits- und Verkehrsbereich, die Tragfähigkeit des Boden als auch die notwendige Absicherung der Baustelle im Bereich zum öffentlichen Verkehrsbereich sowie die Beachtung der verkehrsrechtlichen Vorschriften. Der Bodenverdichter darf nur mit allen Schutzeinrichtungen betrieben werden.
- Seite 7 Einzelteile oder Baugruppen ausgehen kann. Es ist nicht gestattet sich unter schwebende Lasten aufzuhalten oder zu arbeiten. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. CF 2 R...
- Seite 8 Prüfung Bodenverdichter sind nach den entsprechenden Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf den betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. Reinigungsarbeiten Vor dem Reinigen des Bodenverdichter mit einem Hochdruckreiniger alle zugänglichen elektroführenden Schalter, Kabelverbindungen usw.
-
Seite 9: Bildliche Darstellung

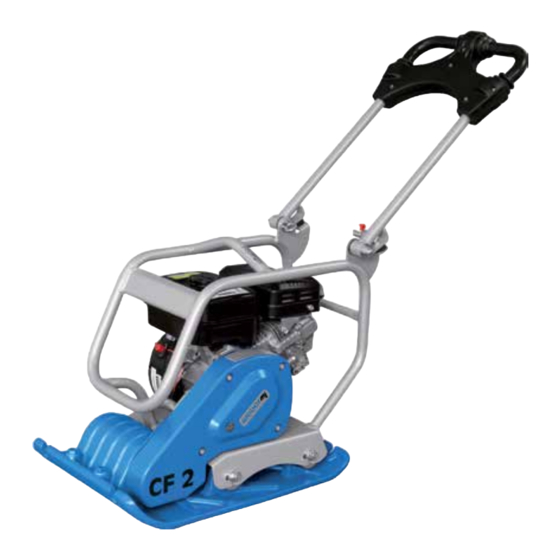

Bildliche Darstellung Gesamtansicht CF 2 1 Wassertank (ohne Abbildung) 2 Motor 3 Handführungsbügel 4 Fahrwerk (Zubehör) 5 Motorkonsole 6 Bodenplatte 7 Gehörschutz (Aufkleber) CF 2 R... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CF 2 wird bei Verdichtungsaufgaben im Wege- und Gartenbau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Robin-Subaru-Benzinmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Robin-Subaru-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. Nach dem Start wird die Vibration über die am Motor angebrachte Fliehkraftkupplung zugeschaltet. -
Seite 11: Technische Daten
Vibration System Einwellenvibrator Antriebsart mechanisch Frequenz (in Hz) Zentrifugalkraft (in kN) CF 2 R Geräuschwerte gem. 2000/14/EG Schalldruckpegel L ermittelt nach EN 500, in dB (A) Schallleistungspegel L ermittelt nach EN ISO 3744 und EN 500, in dB (A) Vibrationswerte... - Seite 12 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CF2 R...
-
Seite 13: Tätigkeiten Vor Arbeitsbeginn
Nur Hebewerkzeuge mit einer Mindesttragkraft von 150 kg verwenden. Nicht unter die schwebende Last treten. Fahrwerk montieren Fahrwerk (1) mit Schrauben (2) an der Motorkonsole befestigen. Handführungsstange(1)mit Federriegel (2) arretieren. Fahrkarre unter die Bodenplatte schwenken. Zum Transport muß die Handführungsstange verriegelt sein. CF 2 R... - Seite 14 Motorölstand prüfen Ölpeilstab (1) aus dem Kurbelgehäuse drehen. Den Ölpeilstab in den Öleinfüllstutzen stecken, jedoch nicht hineinschrauben. Korrekter Ölstand zwischen min. und max. Markierung. max. min. Bei Erreichen der min.-Markierung ist der Betrieb des Motors sofort einzustellen und der Ölstand bis zur max.-Markierung aufzufüllen.Gefahr von Motorschä- den bei Unterschreitung des Mindestölstandes bei ungünstigen Einsatzbedingungen.
-
Seite 15: Starten
Handgriff (1) des Reversierstarters (2) langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig , mit beiden Händen, vollständig durchziehen. Nachdem der Motor warm gelaufen ist, Chokehebel nach rechts schieben (öffnen). CF 2 R... - Seite 16 Starten (Option) Kurzschlußknopf (1) in Stellung "ON" drehen. Gashebel (1) in Vollgasstellung bringen. Chokehebel (2) nach links schieben (schließen). Kraftstoffhahn (3) öffnen. Handgriff (1) des Reversierstarters (2) langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig , mit beiden Händen, vollständig durchziehen.
-
Seite 17: Verdichten
Kurzschlußknopf (1) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muß die Maschine außer Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Maßnahmen abzusichern. CF 2 R... - Seite 18 Außer Betrieb nehmen (Option) Gashebel (1) in Leerlaufstellung bringen. Kraftstoffhahn (2) schließen. Kurzschlußknopf (1) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muß die Maschine außer Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Maßnahmen abzusichern.
-
Seite 19: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zu- stand und festen Sitz überprüfen. CF 2 R... -
Seite 20: Wartungsarbeiten
Wartungsarbeiten Motoröl wechseln Ölpeilstab (1) entfernen. Ölablaßschraube (2) entfernen und Öl ablassen. Motoröl nur im betriebswarmen Zustand ablassen. Nach vollständiger Entleerung Verschlußschraube (1) montieren. Öl gemäß Spezifikation auffüllen. Verbrühungsgefahr durch heißes Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! Schmieröle und Kraftstoffe können bei Hauttkontakt Haut- krebs verursachen. - Seite 21 Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. Aufgefangenes Altöl umweltgerecht ent- sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putz- lappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (1) entfernen. Keilriemen (1) auf Risse, ausgebrochene Flanken sowie Verschleiß prüfen. Bei zu großem Verschleiß - Keilriemen gem. Reparaturanleitung austauschen. CF 2 R...
-
Seite 22: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CF 2 Qualität Motor Motoröl SAE 10 W 40 0,6 l (-10 ~ + 50 °C) API - CD CE of SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank Benzin Normal-Benzin bleifrei 3,6 l Vibrator... -
Seite 23: Lagerung
Einfüllstutzen aufffüllen Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor - Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Maßnahmen mit dem Weber-Service abzusprechen. CF 2 R... - Seite 24 CF2 R...
- Seite 25 CF 2 R...
- Seite 26 CF2 R...
-
Seite 27: Kontaktadressen
Süd - WEBER Maschinentechnik do Brasil Telefon + 55 (0) 51- 587 3044 Amerika Rua João Werno Erhart, 4691 Telefax + 55 (0) 51- 587 2271 Bairro Rincão 93310-405 Novo Hamburgo /RS E-Mail webermt@webermt.com.br Brasil CF 2 R... - Seite 28 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer > Glättmaschinen Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CF2 R...
