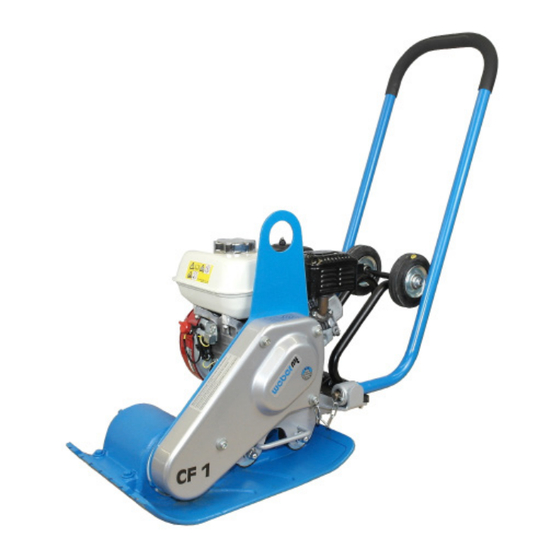

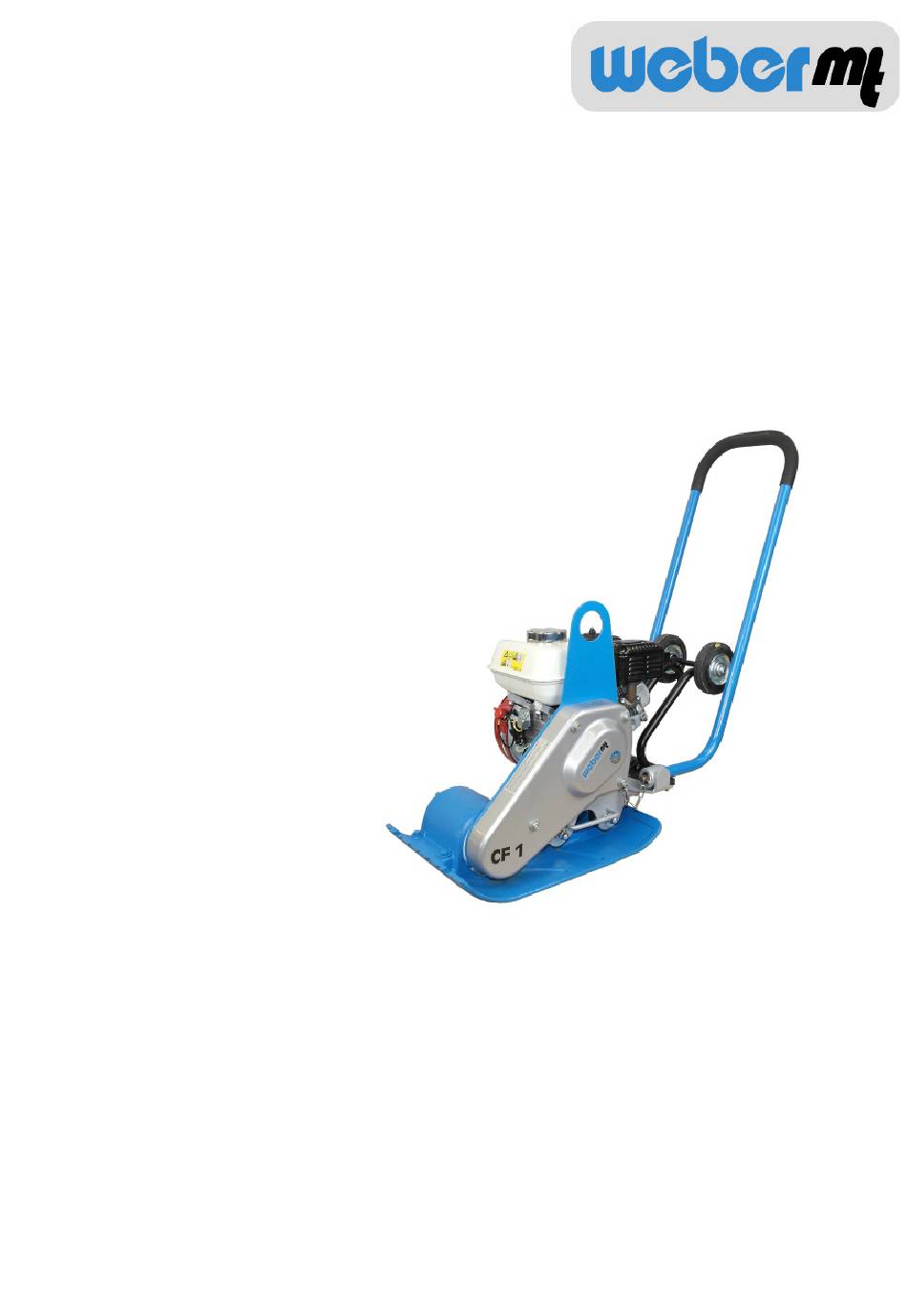

- Seite 1 Bedienungs- und Wartungsanleitung CF 1-II Hd 0100120 CF 1-II Hd...
- Seite 2 CF 1-II Hd...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Ausser Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CF 1-II Hd... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort des Bodenverdichters verfüg- bar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Honda-Benzinmotor sowie eine ET-Liste des Motors erhalten Sie unter www.honda-engines-eu.com... -
Seite 5: Sicherheitsvorschriften
Der Bodenverdichter darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. Stö- rungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Bodenverdichter vom Typ CF 1-II Hd ist ausschliesslich für die Verdichtung von - Sand, - Kies,... -
Seite 6: Betrieb
Der Einsatz von Atemschutz bei diesem benzinbetriebenen Verdichtungsgerät ist ohne weitere Nach- weise und Massnahmen in der Regel nicht zulässig! - da sich CO bei wiederholten Einsätzen im Blut sammelt - die CO-Filter nur eine sehr kurze Standzeit haben CF 1-II Hd... - Seite 7 Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber MT Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach den Regeln der Technik in regelmässigen Abständen zu prüfen bzw. in angemessenen Zeitabständen auszuwechseln, auch wenn keine sicherheitsrelevanten Män- gel erkennbar sind.
-
Seite 8: Entsorgung
Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme ge- kennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CF 1-II Hd... -
Seite 9: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht CF 1-II Hd 1 Motor 2 Kranöse 3 Handführungsbügel 4 Fahrwerk (Zubehör) 5 Motorkonsole 6 Bodenplatte 7 Schwingungserreger 8 Gehörschutz (Aufkleber) 9 Schutzmatte (Zubehör) (o. ABB.) CF 1-II Hd... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Der Bodenverdichter Typ CF 1-II Hd wird bei Verdichtungsaufgaben im Wege- und Gartenbau ein- gesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Honda-Benzinmotor. Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Honda-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. Nach dem Start wird die Vibration über die am Motor angebrachte Fliehkraftkupplung zugeschaltet. -
Seite 11: Technische Daten
Technische Daten CF 1-II Hd Gewicht Betriebsgewicht CECE in kg Abmessung Länge über alles (in mm) Breite über alles (in mm) Höhe bei abgenommener Handführungsstange (in mm) Bodenplattenlänge (Auflage in mm) Druckfläche (in mm) 9450 mm² Antrieb Motorhersteller Honda GX 120... - Seite 12 1 Bezeichnung 2 TYP ...................... 3 Serien-Nummer 4 Baujahr ....................... 5 Masse 6 Nennleistung kW CF 1-II Hd...
-
Seite 13: Tätigkeiten Vor Arbeitsbeginn
Zum Transport in einem Fahrzeug kann die Handführungs- stange (2) abgenommen werden. Dafür Sicherheitssplint (3) entfernen und Handführungsstange (2) aus der Halterung ziehen. Fahrwerk montieren Fahrwerkhalter (4) mit Schrauben (5) an der Motorkonsole (6) befestigen. Fahrwerk (7) im Fahrwerkhalter (8) befestigen. CF 1-II Hd... - Seite 14 Bei Arbeiten an der Kraftstoffanlage geeignete Löschmittel bereit halten. Feuer, offenes Licht und Rauchen verboten! Schutzmatte montieren Halter, Schrauben, Federringe und Muttern (4) an der Bo- denplatte vorne befestigen. Darauf achten, dass die Schutzmatte unter der Boden- platte anliegt. CF 1-II Hd...
-
Seite 15: Starten
Händen, vollständig durch- ziehen. Nachdem der Motor warm gelaufen ist, Chokehebel nach rechts schieben (öffnen). Verdichten Gashebel (1) in Vollgasstellung bringen. Fahrgeschwindigkeit und Fahrtrichtung mit Handgriff (2) regeln. Maschine nur im Griffbereich der Handführungsstange führen. CF 1-II Hd... -
Seite 16: Ausser Betrieb Nehmen
Kurzschlussknopf (3) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Massnahmen abzusichern. CF 1-II Hd... -
Seite 17: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zustand und festen Sitz überprüfen. CF 1-II Hd... -
Seite 18: Wartungsarbeiten
Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (3) abschrauben. Luftfiltereinsatz (4) aus dem Luftfiltergehäuse entnehmen. Luftfiltereinsatz gem. Vorschrift des Motorenherstellers reinigen. Bei Beschädigung oder extremer Verschmutzung austauschen. Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. CF 1-II Hd... - Seite 19 (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putzlappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (2) entfernen. Dafür Schrauben (3) lösen. Keilriemen (4) auf Risse, ausgebrochene Flanken sowie Verschleiss prüfen. Bei zu grossem Verschleiss den Keilriemen aus- tauschen. CF 1-II Hd...
- Seite 20 Keilriemenschutz (1) entfernen, dafür Schrauben (2) lösen. Muttern (3) der Motorkonsole (4) lösen und Motor- konsole verschieben. Keilriemen (5) abnehmen und ersetzen. Keilriemen durch zurückschieben der Motorkonsole span- nen und Muttern (3) der Schwingmetallpuffer anziehen. Keilriemenschutz (6) montieren. CF 1-II Hd...
-
Seite 21: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge CF 1-II Hd Qualität SAE 10 W 40 Motor (-10 ~ + 50 °C) 0,6 l Motoröl API - CD CE oder SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank Benzin bleifrei... -
Seite 22: Massnahmen Bei Längerer Lagerung (Länger Als 1 Monat)
Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Massnahmen mit dem Weber MT-Service abzusprechen. CF 1-II Hd... -
Seite 23: Kontaktadressen
Notiz / note: CF 1-II Hd... - Seite 24 Weber Maschinentechnik GmbH Im Boden 5-8, 10 · 57334 Bad Laasphe · Germany Phone +49 2754 398 0 · Fax +49 2754 398 101 info@webermt.de · www.webermt.de 085100003 / CF 1-II Hd Originalbetriebsanleitung CF 1-II Hd...
