- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG CR 2 Lombardini 15 LD 225 Robin EY 20 Weber Maschinentechnik GmbH Honda GX 160 Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) u. 3 98-102 (Ersatzteile) CR 2...
- Seite 2 CR 2...
-
Seite 3: Vorwort
Vorwort Diese Bedienungs- und Wartungsanleitung beschreibt den sicheren Umgang mit Bodenverdichtern vom Typ CR 2 . Lesen Sie vor der Erstinbetriebnahme diese Anleitung durch, und machen Sie sich mit allen Einzelheiten Ihres Bodenverdichters vertraut. Befolgen Sie alle Anweisungen sorgfältig, und führen Sie die beschriebenen Tätigkeiten stets in der vorgegebenen Reihenfolge durch. -
Seite 4: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften Allgemeine Ausführungen Alle Sicherheitshinweise (siehe auch Piktogrammerklärungen im Vorwort) sind zu lesen und zu be- achten (sollten Unklarheiten bestehen, sind diese vor der Inbetriebnahme zu beseitigen), da sonst : * Gefahr für Leib und Leben des Benutzers * Beeinträchtigung der Maschine und anderer Sachwerte drohen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ....................................3 Allgemeine Sicherheitsvorschriften ..........................4 1. Technische Beschreibung ............................. 6 1.1 Bildliche Darstellung ..............................6 1.2 Gerätebeschreibung ..............................7 1.3 Technische Daten CR 2 ..............................8 2 Bedienung ..................................10 2.1 Sicherheitsbestimmungen für die Bedienung ......................10 2.2 Transport .................................. -
Seite 6: Technische Beschreibung

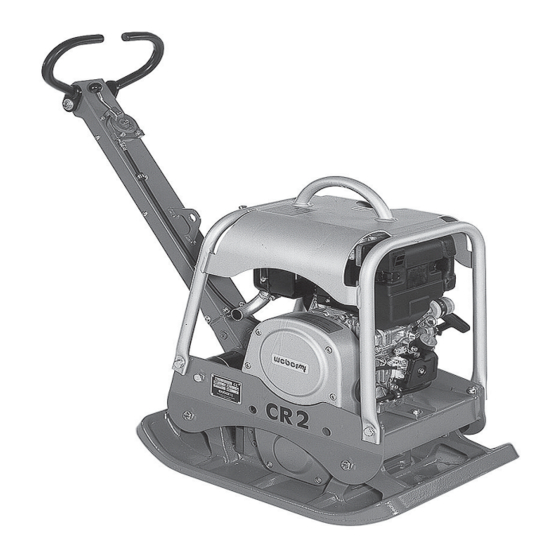

1 Technische Beschreibung Bildliche Darstellung Bild 1 Gesamtansicht CR 2 Motor Schutzrahmen Fahrhebel Motorkonsole Handführungsstange Vibrator Kranöse Keilriemenschutz Reversierstarter Federriegel Bodenplatte Gashebel Vulkollanplatte (ohne Abbildung) CR 2... -
Seite 7: Gerätebeschreibung
1.2 Gerätebeschreibung Die Bodenverdichter vom Typ CR 2 sind handgeführte Geräte und werden für Verdichtungsarbeiten im Wege- und Gartenbau eingesetzt. Antrieb Den Antrieb der Bodenverdichter CR 2 bildet ein Lombardini-Diesel, bzw. ein Robin oder Honda- Benzinmotor. Wichtig! Die Motorbeschreibung und die techn. Daten der Maschine sind im Abschnitt 1.3 (Technische Daten) zu entnehmen. -
Seite 8: Technische Daten Cr 2
1.3 Technische Daten CR 2 CR 2 R CR 2 HD Gewicht Betriebsgewicht CECE in kg Abmessung 1079 1079 1079 Länge über alles (in mm) Breite über alles (in mm) Höhe bei abgeklappter Handführungsstange (in 1061 1061 1061 Bodenplattenlänge (Auflage in mm) 450x320 450x320 450x320... - Seite 9 CR 2 CR 2 R CR 2 HD Geräusch- und Vibrationswerte Schalldruckpegel LPA (am Bedienerplatz, nach 2000/14/EG, in dB(A)) Schalleistungspegel (nach 2000/14/EG, in dB(A)) Hand-Arm-Vibration (Gewichteter Effektivwert der Beschleunigung am Führungsgriff, ermittelt 5 - 10 5 - 10 5 - 10 nach 2002/44/EG, Part 1, in m/s²...
-
Seite 10: Bedienung
2 Bedienung 2.1 Sicherheitsbestimmungen für die Bedienung Sicherheits- und Schutzeinrichtungen Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Bedien- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu überprüfen. Bodenverdichter dürfen nur mit sämtlichen Schutzeinrichtungen betrieben werden. Die Wirksamkeit der Bedienelemente darf nicht unzulässig beeinflußt oder aufgehoben werden. -
Seite 11: Transport
2.2 Transport Zum Transport über kurze Strecken innerhalb der Baustelle kann der Bodenverdichter gemäß Abschnitt 2.6 bewegt werden. Für den Transport über größere Distanzen ist der Boden- verdichter mit einem Kran auf ein geeignetes Transportmittel (LKW, Hänger) zu heben. 2.2.1 Verladung mit Kran - Bodenverdichter, wie im Abschnitt 2.7 beschrieben, außer Betrieb setzen. -
Seite 12: Tätigkeiten Vor Arbeitsbeginn
2.4 Tätigkeiten vor Arbeitsbeginn - Prüfen ob alle Sicherheitseinrichtungen angebracht sind. - Kompletten Bodenverdichter auf offensichtliche Schäden prüfen (Sichtprüfung). - Sämtliche Schraubverbindungen auf festen Sitz prüfen, ggf. nachziehen. - Kraftstoffvorrat prüfen, ggf. Kraftstoff nachfüllen (siehe Abschnitt 2.4.1). - Motorölstand prüfen, ggf. Motoröl nachfüllen (siehe Abschnitt 2.4.2). - ggf. -
Seite 13: 1Kraftstoffvorrat Prüfen Robin/Honda Honda
2.4.1.1Kraftstoffvorrat prüfen Robin/ Honda - Bodenverdichter, wie im Abschnitt 2.7 beschrie- ben, außer Betrieb nehmen. - Umgebung der Einfüllöffnung säubern - Kraftstofftank (3a/2) mit Tankverschluß (3a/1) öffnen Achtung! nur mit sauberem Normal-Benzin befüllen Füllmenge und Spezifikation siehe Abschnitt Bild 3 a - Auffüllen bis zur Unterkante des Einfüllstutzens (4a/1) Gefahr! -
Seite 14: Motorölstand Prüfen
2.4.2 Motorölstand prüfen 2.4.2.1 Lombardini-Motor Achtung! Der Motorölstand muß bei waagerecht stehendem Bodenverdichter geprüft werden. - Ölpeilstab (5/1) herausziehen, mit sauberem, fussel- freiem Tuch abwischen und wieder einstecken. Achtung! -Ölmeßstab einstecken (5/1) -Ölmeßstab nochmals herausziehen. Bild 5 max. Achtung! Der Ölstand muß bis zur oberen Markierung (5/ max) reichen. -
Seite 15: Dämmplatte Montieren
2.4.3 Dämmplatte montieren - den Bodenverdichter, wie in Abschnitt 2.7 be- schrieben, außer Betrieb nehmen - den Bodenverdichter gem. Abschnitt 2.2.1 mit ei- nem Kran anheben Achtung! Nicht unter die schwebende Last tre- ten. Verletzungsgefahr - - Vulkollanplatte (6/1)mit Halter (6/2) und Schraube Bild 6 (6/3) an der Bodenplatte(6/4) wie dargestellt befe- stigen... -
Seite 16: Fahrkarre Befestigen
2.4.4 Fahrkarre befestigen - den Bodenverdichter, wie in Abschnitt 2.7 be- schrieben, außer Betrieb nehmen - mit dem Feststellhebel (6c/1) die Handführungs- stange (6c/2) arretieren - Arretierstift (6d/1) an die Motorkonsole (6d/2) montieren - Mit der Handführungsstange (6e/1) den Boden- verdichter hinten anheben - Die Fahrkarre (6e/2) an der Deichsel (6e/3) unter die Bodenplatte (6e/4) schieben... -
Seite 17: Starten
2.5 Starten Gefahr! Vor dem Starten ist generell sicherzustellen, daß sich niemand im Gefahrenbereich des Bodenverdichters befindet und daß alle Schutzvorrichtungen ordnungsgemäß ange- bracht sind. Beim Starten in geschlossenen Räumen für ausreichende Belüftung sorgen - Vergiftungs- gefahr! Achtung! Niemals Starthilfe-Sprays verwenden. Bild 7 2.5.1 Starten Lombardini-Motor - Gashebel (7/1) in Vollgasstellung bringen... -
Seite 18: Starten Robin-Motor
2.5.1.2 Starten Robin-Motor - Abstellknopf (9/1) auf -ON- stellen - Gashebel (7/1) in Vollgasstellung schieben - Kraftstoffabsperrhahn (11/1) zum Öffnen senk- recht stellen - Starterklappe (10/1) je nach Motor- und/oder Umgebungstemperatur öffnen bzw. schließen. a) Bei kaltem Motor und/oder niedriger Umgebungs- temperatur Starterklappe (10/1) ganz schließen (Choke nach links) Bild 9... -
Seite 19: Starten Honda-Motor
2.5.1.3 Starten Honda-Motor Stop Abstellknopf (13/1) auf -I - stellen Benzinhahn (14/1) in Stellung On schieben Gashebel (7/2) ca. 1/3 nach links drücken Start Bei kaltem Motor und/oder niedrieger Umgebungstemperatur Starterklappe (14/2) ganz schließen (Choke nach links) Bei warmem Motor und/oder hoher Umgebungs- temperatur Starterklappe (14/2) zwischen halb und Bild 13 ganz öffnen (Choke nach rechts) -
Seite 20: Verdichten
2.6 Verdichten - Bodenverdichter starten (siehe Abschnitt 2.5). Sobald der Motor warm gelaufen ist, - Drehzahlverstellhebel (16/2) in Vollgasstellung schieben. Achtung! Verdichten ist nur bei Vollastdrehzahl zulässig, da im Schlupfbereich der Fliehkraftkupplung ein erhöhter Ver- schleiß eintritt. Wichtig! Bei Erreichen der Einschaltdrehzahl der Fliehkraftkupp- lung schaltet sich der Vibrator automatisch ein. -
Seite 21: Abstellen Lombardini-Motor
2.7.1 Abstellen Lombardini-Motor - Gashebel (17/1) zurückschieben und Motor einige Minuten mit Leerlaufdrehzahl laufen lassen - Motor durch zurücknehmen des Gashebels abstellen Bild 17 2.7.1.1 Abstellen Robin-Motor Gashebel (17/1) zurücksschieben und Motor einige Minuten im Leerlauf laufen lassen Kraftststoffhahn (18/1) schließen Abstellknopf (19/1) in Stellung „OFF“... -
Seite 22: Abstellen Honda-Motor
2.7.1.2 Abstellen Honda-Motor - Gashebel (20/1)zurückschieben und Motor einige Minu- ten im Leerlauf laufen lassen - Benzinhahn (21/1) schließen (Stellung „O“) - Abstellknopf (22/1) in Stellung Stop drehen Bild 20 Bild 21 Stop Start Bild 22 CR 2... -
Seite 23: Wartung
3 Wartung 3.1 Sicherheitsbestimmungen für die Wartung Prüfungen Bodenverdichter sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf ihren betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. -
Seite 24: Wartungsübersicht
3.2 Wartungsübersicht Alle am Bodenverdichter durchzuführenden Wartungstätigkeiten sind in zwei Tabellen aufgeführt. Die Wartungs- tätigkeiten in der ersten Tabelle (Abschnitt 3.2.1) sind nach der Erstinbetriebnahme zu bestimmten Zeitpunkten und einmalig durchzuführen. Die Wartungstätigkeiten in der zweiten Tabelle (Abschnitt 3.2.2) sind regelmäßig zu wiederholen. -
Seite 25: Regelmäßige Wartung
3.2.2 Regelmäßige Wartung Wartungsintervall Wartungsstelle Wartungstätigkeit Hinweise auf sichtbare alle 8 Betriebsstunden gesamte Maschine Beschädigungen, Leckagen u.ä. prüfen Luftfiltereinsatz reinigen, auf Luftfilter Beschädigung prüfen, ggf. # 3.3.2 austauschen Motor - Motorölstand prüfen # 2.4.2 Keilriemen auf alle 50 Betriebsstunden Vibrator # 3.3.4 Beschäd./Verschleiß... -
Seite 26: Beschreibung Der Wartungsarbeiten
3.3 Beschreibung der Wartungsarbeiten 3.3.1 Motoröl Lombardini-Motor wechseln - Bodenverdichter, wie in Abschnitt 2.7 beschrie- ben, außer Betrieb setzen. Achtung! Motoröl nur im betriebswarmen Zustand bei waagerecht stehendem Bodenverdichter ab- lassen. Bild 23 - Auffanggefäß bereitstellen. Umweltgefährdung! Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. -
Seite 27: Motorölfilter Austauschen Lombardini-Motor
3.3.1.1 Motorölfilter austauschen Lombardini-Motor - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Motoröl gem. Abschnitt 3.3.1 ablassen - Schrauben (25/1) lösen und Gehäusedeckel (25/2) abnehmen - Ölfilter (26/1) aus dem Motorgehäuse ziehen und durch neuen Ölfilter ersetzen - Ölfilter in das Kurbelgehäuse einsetzen (26a/1) - Gehäusedeckel (25/2) auf das Motorgehäuse auf- setzen und mit Schrauben (25/1) befestigen... -
Seite 28: Motoröl Wechseln / Auffüllen Robin/Honda-Motor
3.3.1.2 Motoröl wechseln / auffüllen Robin/Honda-Motor - Bodenverdichter, wie in Abschnitt 2.7beschrieben, außer Betrieb setzen. Achtung! Motoröl nur im betriebswarmen Zustand bei waagerecht stehendem Bodenverdichter ab- lassen. - Auffanggefäß bereitstellen. Bild 27 Umweltgefährdung! Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. -
Seite 29: Luftfilterpatrone Reinigen/Wechseln
3.3.2 Luftfilterpatrone reinigen/wechseln 3.3.2.1 Lombardini-Motor - die beiden Klammern (29/1) lösen und Deckel (29/2) vom Luftfiltergehäuse abnehmen - Luftfiltereinsatz (30/1) aus dem Luftfiltergehäuse (30/2) nehmen und ausklopfen oder ausblasen Achtung! Ist mit diesem Verfahren keine ausreichende Reinigung möglich (z. B. wegen feuchter oder öliger Verschmutzung), muß... -
Seite 30: Honda-Motor
3.3.2.3 Honda-Motor Flügelmutter (33/2) entfernen und Luftfilterdeckel (33/1) abnehmen. Luftfiltereinsatz (34/1) herausziehen und Schaumstoffvorfilter (35/2) abziehen Schaumstoffvorfilter (35/2) in Benzin auswaschen und trocknen. Umweltgefährdung Waschflüssigekeit umweltgerecht entsorgen Bild 33 Luftfiltereinsatz (35/1) durch ausklopfen oder ausblasen reinigen Achtung Ist mit diesem Verfahren keine ausreichende Reini gung möglich (z.B. -
Seite 31: Kraftstoffilter Wechseln
3.3.3 Kraftstoffilter wechseln 3.3.3.1 Lombardini-Motor - Bodenverdichter, wie unter Abschnitt 2.7 beschrie- ben, außer Betrieb setzen - Durch Lösen der Klammern (36/2) die Dieselleitungen (36/1) vom Kraftstoffilter (36/3)ziehen und Tank vollständig entlee- - Befestigungsschelle (36/4) des Kraftstoffilters (36/3) entfer- nen und Kraftstoffilter durch Neuteil ersetzen - Kraftstoffleitungen (36/1) auf den Kraftstoffilter aufstecken und mit Klammern (36/2) befestigen Bild 36... -
Seite 32: Vibratorkeilriemen, Zustand Und Spannung Prüfen
3.3.4 Vibratorkeilriemen, Zustand und Spannung prüfen - Bodenverdichter, wie in Abschnitt 2.7 beschrie- ben, außer Betrieb setzen. - Keilriemenschutz (40/2) durch Lösen der Schrau- ben (40/1) entfernen - Den Keilriemen (41/1) auf Zustand (Risse, ausge- brochene Flanken, Ver schleiß) prüfen. - Bei zu großem Verschleiß... -
Seite 33: Öl Imvibrator Wechseln
3.3.6 Öl imVibrator wechseln Achtung! Öl nur im betriebswarmen Zustand wechseln. Bei allen Arbeiten Bodenverdichter gegen Abrutschen si- chern. - Verletzungsgefahr - - Bodenverdichter so abstellen, daß die Ölablaßschraube (43/2) leicht zugänglich ist. Achtung! Bild 43 Ölablaßschraube (43/2) und Umgebung gründlich reinigen. -
Seite 34: Betriebsstoffe Und Füllmengen
3.4 Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Menge Sommer Winter CR 2 CR 2 R CR 2 HD Qualität Lombardini Robin Honda Motor Motoröl SAE 10 W 40 0,7 l 0,6 l 0,6 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Diesel... -
Seite 35: Störungen Im Betrieb
4 Störungen im Betrieb 4.1 Allgemeines Tritt am Bodenverdichter eine Störung auf, ist nach folgendem Verfahren vorzugehen: - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Störungsquelle ermitteln (siehe Abschnitt 4.2 Fehlersuche). - Störung beseitigen (siehe Abschnitt 3 (Wartungsarbeiten) und Abschnitt 2 (Beschreibung der unter- schiedlichen Bedienungselemente) Die Beschreibung von Störungen, die den Motor betreffen, ist im Handbuch des Motorherstellers beschrieben. -
Seite 36: Fehlersuche
4.2 Fehlersuche Fehler Mögliche Ursache Abhilfe Hinweis Bodenverdichter läßt Startvorgang wie vorge- Bedienungsfehler # 2.5 schrieben durchführen sich nicht starten Kraftstoffmangel Kraftstoffvorrat prüfen # 2.4.1 Kraftstoffilter verschmutzt Kraftstoffilter wechseln # 3.3.3 Luftfilter verschmutzt Luftfilterpatrone reinigen / # 3.3.2 wechseln Keine Vibration/ kein oder unzu- Vibratorkeilriemen defekt Vibratorkeilriemen wechseln... -
Seite 37: Winterlagerung
5 Winterlagerung Wird der Bodenverdichter für einen längeren Zeitraum (ca. 1...6 Monate) nicht eingesetzt (z. B. während des Winters), muß er in einem frostfreien und trockenen Raum gelagert werden. Vor der Lagerung sind die im Abschnitt 5.1 aufgeführten Maßnahmen durchzuführen. Nach der Lagerung ist der Bodenverdichter wie im Abschnitt 5.2 beschrieben, wieder in Betrieb zu nehmen. -
Seite 38: Weber Maschinentechnik Gmbh
6 Weber Maschinentechnik GmbH Wenn Sie Fragen, Anregungen, Probleme, usw. haben, wenden Sie sich bitte an eine der unten genannten Adressen: W EBER Maschinentechnik GmbH Telefon + 49 (0) 2754 - 398-0 Deutschland Postfach 2153 Telefax + 49 (0) 2754 - 398101- Zentrale 57329 Bad Laasphe - Rückershausen + 49 (0) 2754 - 398102- Ersatzteil- Direktlinie... - Seite 39 CR 2...
