Verwandte Anleitungen für Weber mt CR 6 Hd
Inhaltszusammenfassung für Weber mt CR 6 Hd

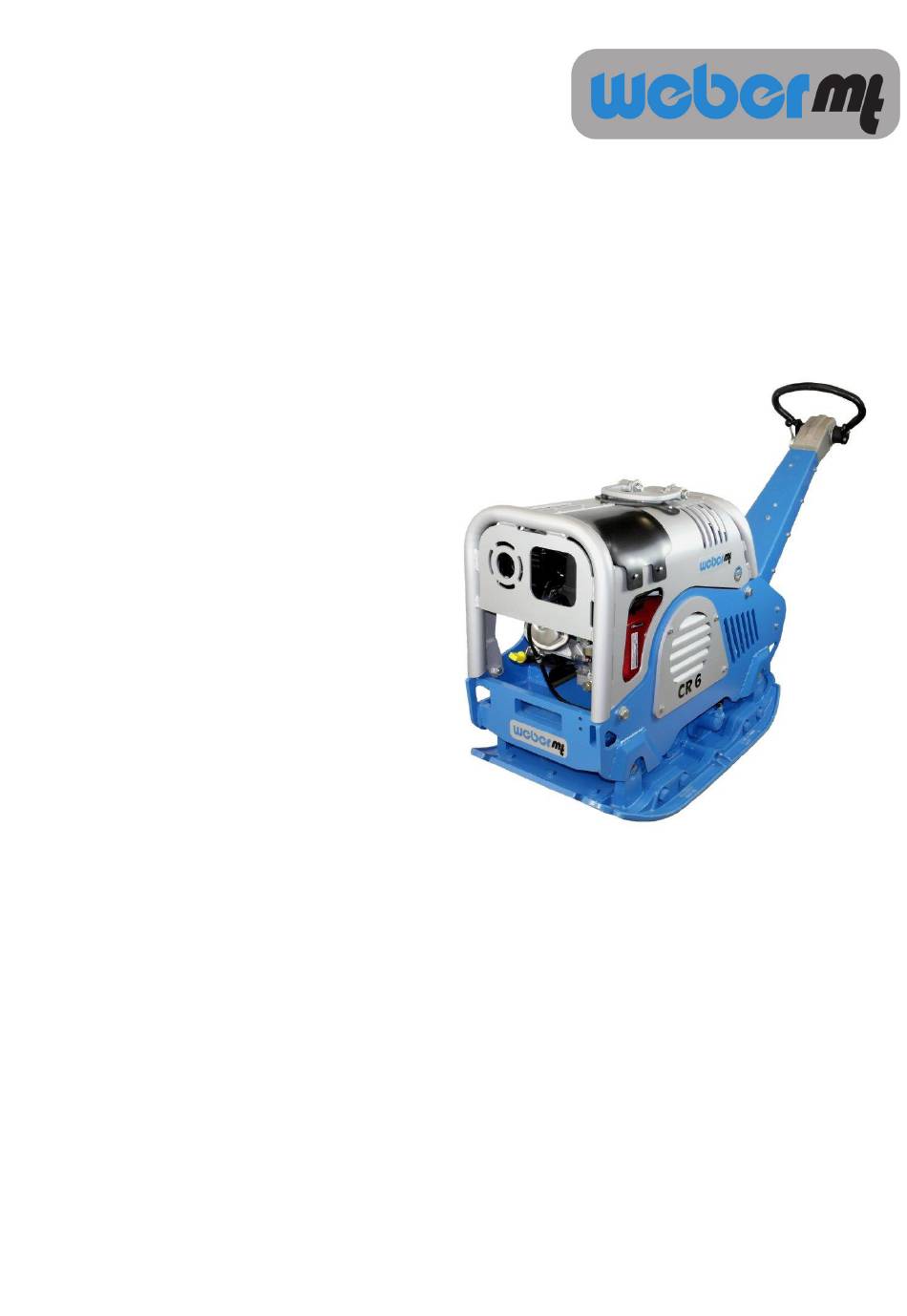

- Seite 1 Bedienungs- und Wartungsanleitung CR 6 Hd CR 6 Hd E CR 6 Hd CCD 0116538 0116539 0116540...
- Seite 2 An der Maschine ist ein Typenschild angebracht. Bitte notieren Sie die Daten des Schildes, um bei Beschädigung oder Verlust ein neues ausstellen zu können. 1 Bezeichnung 2 Typ ....................... 3 Seriennr. 4 Baujahr ......................5 Gewicht 6 Nennleistung kW ...........
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Vorwort ..........................4 2. Beschreibung........................5 3. Technische Daten ......................6 4. Sicherheit ........................7 4.1. Informations- und Sicherheitsaufkleber .............. 12 5. Bedienung ........................13 6. Transport ........................22 7. Lagerung ........................22 8. Wartung ......................... 23 8.1. Wartungsübersicht ....................24 8.2. -
Seite 4: Vorwort
Weber MT - Händler. Auf der letzten Seite dieser Anleitung befindet sich ein QR- Code. Scannen Sie diesen, um die aktuellen Kontaktadressen der Weber MT - Niederlassungen zu erhalten. Informationen zum aufgebauten Honda-Benzinmotor sowie die dazugehörige Bedienungs- und Wartungsanleitung aber auch die Ersatzteilliste erhalten Sie bei Bedarf auf www.honda-engi-... -
Seite 5: Beschreibung

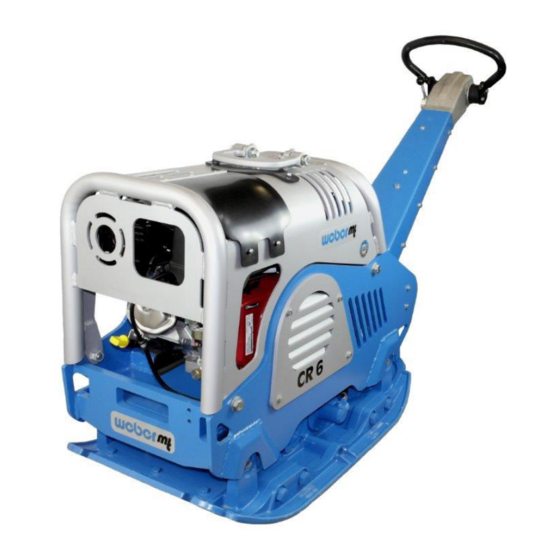

2. Beschreibung Die Maschine Bei der Maschine handelt es sich um einen handgeführten, reversierbaren Bodenverdichter. Die Maschine besteht aus je einem Unter- und Oberteil. Das Unterteil enthält den Schwingungserreger, das Oberteil enthält den Motor und die benötigten Steuerelemente. Ein luftgekühlter Honda-Benzinmotor versetzt über eine Flieh- kraftkupplung den Schwingungserreger in Schwingung. -
Seite 6: Technische Daten
3. Technische Daten CR 6 Hd CR 6 Hd E CR 6 Hd CCD Gewicht Betriebsgewicht CECE [kg] Abmessung Länge über alles [mm] 1710 1710 1710 Breite über alles/mit Anbauplatten 450/590/740 450/590/740 450/590/740 [mm] Höhe bei abgeklappter Handfüh- 1160 1160... -
Seite 7: Sicherheit
4. Sicherheit Allgemein Alle Sicherheitshinweise sind zu lesen und zu beachten, da sonst - Gefahr für Leib und Leben des Benutzers, - Beeinträchtigungen an der Maschine und anderer Sachwerte drohen. Neben der Bedienungsanleitung sind die im Verwenderland verbindlichen Unfallverhütungsvorschriften zu beachten. Bestimmungsgemäße Verwen- Die Maschine darf nur in technisch einwandfreiem Zustand dung... - Seite 8 Umfeld der Maschine. Der Aufenthalt in diesem Bereich ist für Dritte untersagt. Ersatzteile, Änderungen und Änderungen und Umbauten sind nur mit original Weber MT - Umbauten Zubehör gestattet. Wird die Maschine durch anderes Zubehör, ohne die Freigabe von Weber MT geändert, wird keine Haf- tung für die daraus resultierenden Sach- und Personenschä-...
- Seite 9 Startvorgang Beim Startvorgang keine Sprays oder andere Hilfsmittel in die Luftansaugung sprühen. Sie können zu einer Überhitzung des Brennraums und somit zu Motorschäden führen. Befindet sich der Bediener beim Starten der Maschine in ge- schlossenen Räumen oder in tiefen, engen Gräben, besteht Erstickungsgefahr. Der Betrieb der Maschine in geschlossenen Räumen ist verboten.
- Seite 10 Bei Kontakt mit Kraftstoffen können die Schwingmetallpuffer der Maschine beschädigt werden und ihre Wirkung verlieren. Deshalb verschütteten Kraftstoff sorgfältig von den Schwing- metallpuffern abwischen. Kraftstoffdämpfe sind leicht entzündlich. Beim Tanken der Ma- schine nicht rauchen und nicht in der Nähe von offenem Feuer tanken. Die Maschine darf nur mit abgestelltem Motor betankt werden. Reinigungsarbeiten Zur Reinigung klares Wasser verwenden. Keine brennbaren Lösungsmittel verwenden. Die Dämpfe der Lösungsmittel kön- nen sich an heißen Bauteilen oder sonstigen Funken entzün- den.
- Seite 11 Sicherheits- und Warnhinweise In dieser Betriebsanleitung werden verschiedene Sicherheits- und Warnhinweise verwendet. Nachfolgend ist die Bedeutung der Signalwörter und Symbole erklärt. ACHTUNG warnt vor der Gefahr von Sachschäden. ACHTUNG VORSICHT warnt vor der Gefahr leichter Verletzun- VORSICHT gen. WARNUNG warnt vor einer Gefahr, die zu Tod WARNUNG oder schweren Verletzun-...
-
Seite 12: Informations- Und Sicherheitsaufkleber
4.1. Informations- und Sicherheitsaufkleber Aufkleber Bedeutung Alle Schraubenverbindungen müssen regelmäßig, besonders nach dem ersten Einsatz, auf festen Sitz geprüft werden. In den Kraftstofftank darf nur Nor- malbenzin getankt werden. Die Tankabdeckung durch Dre- hen öffnen und schließen. Die Maschine an der vorgesehe- nen Kranöse Anheben. Schallleistungspegel 108 dB (A), Gehörschutz tragen. -
Seite 13: Bedienung
5. Bedienung Vorbereiten der Maschine zum Das gesamte Verpackungsmaterial entfernen. ersten Gebrauch Alle Bestandteile auf sichtbare Beschädigungen prüfen. Bei sichtbaren Schäden die Maschine nicht starten. Den zu- ständigen Händler kontaktieren. Prüfen, ob die Maschine und ihre Komponenten vollständig geliefert wurden. Füllstände der Betriebsstoffe prüfen und ggf. auffüllen. - Seite 14 Bedienstellen an der Maschine Abbildung 1 Gesamtansicht CR 6 Bodenplatte mit Schwingungserreger Motor Anbauwinkel Schlüsselschalter Gashebel Startmodul Handgriff 10** Verdichtungskontrolle Compatrol Handführungsstange Kranöse *Nur CR 6 Hd E und CR 6 Hd CCD **Nur Geräte, die mit der Verdichtungskontrolle Compatrol ausgestattet sind.
- Seite 15 Das Startmodul MS 15 Abbildung 2 1 Betriebsanzeige (LED) Diese Anzeige zeigt an, dass die Zündung der Maschine ein- geschaltet ist. Sie leuchtet auf, sobald der Schlüsselschalter (5) auf Position „1“ geschaltet wird. 2 Öldruckanzeige (LED) Diese Anzeige zeigt einen mangelnden Öldruck an. Den Betrieb der Maschine sofort einstellen, wenn diese Anzei- ge aufleuchtet.
- Seite 16 Die Verdichtungskontrolle Compatrol Abbildung 3 1 Betriebsanzeige (Grün) Diese Anzeige leuchtet auf, sobald die richtige Betriebsfre- quenz erreicht wird und zeigt die Betriebsbereitschaft der Verdichtungskontrolle an. Blinkt die Anzeige dauerhaft, arbeitet die Maschine mit falscher Betriebsfrequenz. 2 Verdichtungsanzeige (Gelb) Die Leuchtdioden 1-7 zeigen den Verdichtungsgrad des Bo- dens an.
- Seite 17 Mögliche Anzeigezustände Funktionskontrolle der Leucht- Ist die Zündung eingeschaltet, der Motor aber noch nicht ge- dioden startet, erfolgt eine Funktionskontrolle der Leuchtdioden. Die Betriebsanzeige (1) und die Warnleuchte (3) leuchten per- manent auf. Die Leuchtdioden der Verdichtungsanzeige (2) leuchten von links nach rechts auf und erlöschen in umgekehrter Reihenfol- Nach dem Motorstart, vor Er- Die Warnleuchte (3) signalisiert durch dauerhaftes Aufleuch-...
- Seite 18 Hydraulikleitung auf Dichtheit Kraftstoffsystem auf Dichtheit Gummipuffer auf Rissbildung Sonstige Beschädigungen Füllstände prüfen und ggf. Motoröl korrigieren Hydrauliköl Kraftstoff Sonstige Prüfungen Schraubenverbindungen auf festen Sitz prüfen Einhaltung des Wartungsplans prüfen Abbildung 4 Vandalismusklappe Armaturenkasten Einstellschraube *Nur CR 6 Hd E und CR 6 Hd CCD...
- Seite 19 Den Motor nur in gut belüfteten Umgebungen starten. Beim Betrieb der Maschine in Gräben siehe Kapitel „Sicher- heit“. CR 6 Hd E & CR 6 Hd CCD Die gewünschte Arbeitshöhe der Handführungsstange an der Einstellschraube (Position 3, Abbildung 4) einstellen.
- Seite 20 CR 6 Hd Die gewünschte Arbeitshöhe der Handführungsstange an der Einstellschraube (1) einstellen. Den Kurzschlussschalter (2) auf „I“ schalten. Den Kraftstoffhahn öffnen (nach rechts schieben). Den Chokehebel schließen (nach links schieben). Den Gashebel in Vollgasstellung „ON“ bringen. Den Handgriff des Reversierstarters (3) langsam ziehen, bis ein Widerstand (die Kompression des Motors) spürbar wird.
- Seite 21 Abschalten des Motors Den Gashebel in Leerlaufstellung „STOP“ bringen. Den Zündschlüssel (bei CR 6 Hd den Kurzschlussschalter) auf Stellung „0“ drehen. Bei CR 6 Hd E und CR 6 Hd CCD den Zündschlüssel ab- ziehen und die Vandalismusklappe schließen.
-
Seite 22: Transport
6. Transport Heben der Maschine Die Maschine kann zum Verladen auf ein Fahrzeug angeho- ben werden. VORSICHT Gefahr von Sachschäden und Verletzungen. Werden defekte oder ungeeignete Hebezeuge verwendet, kann die Maschine abstürzen. Anschlagmittel mit ausreichender Tragekapazität verwen- den. Die Handführungsstange in eingeklappter Position arretie- ren. -
Seite 23: Wartung
8. Wartung Allgemeine Hinweise Das folgende Kapitel beinhaltet Anleitungen, die zur regelmä- ßigen Wartung benötigt werden. Lesen Sie diese Anleitungen aufmerksam durch und befolgen Sie diese, um Ausfallzeiten der Maschine durch übermäßigen Verschleiß oder Schäden an der Maschine zu vermeiden. Lesen Sie vor Beginn der Wartungsarbeiten auch die Sicher- heitshinweise zur Wartung der Maschine. -
Seite 24: Wartungsübersicht
8.1. Wartungsübersicht Häufigkeit Tätigkeit Motoröl wechseln 8.2.2 Ventilspiel des Motors prüfen und A n l e i t u n g ggf. einstellen Honda Alle zugänglichen Schraubverbin- dungen nachziehen Luftfilter reinigen 8.2.3 Hydraulikölstand der Schaltung 8.2.4 kontrollieren Schwingungserregeröl wechseln 8.2.5 Zündkerze einstellen / wechseln 8.2.6 Zusätzlich zu den in der vorstehenden Wartungsübersicht genannten Tätigkei- ten sind die Vorschriften und die Bedienungs- und Wartungsanleitungen des... -
Seite 25: Beschreibung Der Wartungsarbeiten
8.2. Beschreibung der Wartungsarbeiten WARNUNG Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Schutzhandschuhe tragen. Bei Hautkontakt die betroffenen Stellen gründlich waschen. Die Maschine auf einem waagerechten Untergrund abstel- 8.2.1. Motorölstand prüfen len. Den Motor abstellen und einige Minuten warten, damit sich das Öl im Kurbelgehäuse sammelt. Den Ölpeilstab aus dem Kurbelgehäuse herausschrauben. Den Ölpeilstab mit einem sauberen Tuch abwischen. -
Seite 26: Luftfilter Reinigen
Die Verschlusskappe des Ölablassventils entfernen Den Ölablassschlauch am Ölablassventil anschrauben. VORSICHT! Verbrühungsgefahr durch heißes Öl. Schutzhandschuhe tragen. Mit erhöhter Vorsicht vorgehen. Das Öl in das Auffanggefäß ablaufen lassen. Das Ölablassrohr abschrauben. Die Verschlusskappe des Ölablassventils anbringen. Frisches Öl gemäß Spezifikation in den Motor einfüllen. Den Ölstand kontrollieren und bis zur „max.“ Markierung auffüllen. Den Ölpeilstab einstecken. -
Seite 27: Hydraulikölstand Prüfen
8.2.4. Hydraulikölstand prüfen Die Handführungsstange in Transportposition einrasten. Den Hydraulikölstand prüfen. Der Ölstand ist korrekt, wenn das Öl mittig des Schauglases steht. 8.2.5. Schwingungserregeröl Den Motor starten und einige Minuten warmlaufen lassen. wechseln Den Motor abschalten. Die Maschine leicht schräg stellen. Ein geeignetes Auffanggefäß unter der Maschine platzieren. -
Seite 28: Keilriemen Prüfen
8.2.7. Keilriemen prüfen Die Maschine außer Betrieb setzen. Den Keilriemenschutz (1) entfernen. Den Keilriemen (2) auf Risse und Verschleiß prüfen. Bei hohem Verschleiß oder sonstigen Beschädigungen den Keilriemen tauschen. Den Keilriemenschutz montieren. 8.2.8. Dauerladegerät verwen- Die Wartungsklappe öffnen. Den Schutzdeckel (1) der Ladebuchse öffnen. Das Dauerladegerät mit der Ladebuchse verbinden. Das Dauerladegerät an das geeignete Stromnetz anschlie- ßen. -
Seite 29: Betriebsstoffe Und Füllmengen
8.3. Betriebsstoffe und Füllmengen Menge Baugruppe Betriebsstoff Motor Motoröl SAE 10 W 40 1,1 l (-10 ~ + 50 °C) API - CD CE-CF-CG oder SHPD oder CCMC - D4 - D5 - PD2 Kraftstofftank Benzin bleifrei 6,5 l Vollsynthetisches Getriebeöl API GL-5/GL-4 Erstbefüllung Fuchs Titan 0,75 l... - Seite 32 Weber Maschinentechnik GmbH Im Boden 5-8, 10 · 57334 Bad Laasphe · Germany Phone +49 2754 398 0 · Fax +49 2754 398 101 info@webermt.de · www.webermt.de 085101258 / CR 6 Hd _2020-09 Originalbetriebsanleitung...
