- Seite 1 Bedienungs- und Wartungsanleitung DVH 655 E-2 0140302...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Fahren und Verdichten Ausser Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Hydraulikschaltplan Elektroschaltplan... -
Seite 4: Vorwort
Diese Bedienungs- und Wartungsanleitung muss ständig am Einsatzort der Walze verfügbar sein. Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER MT-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Lombardini-Dieselmotor sowie eine ET-Liste des Motors erhalten Sie unter www.kohlerpower.it... -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemein Alle Sicherheitshinweise sind zu lesen und zu beachten, da sonst - Gefahr für Leib und Leben des Benutzers, - Beeinträchtigungen an der Maschine und anderer Sachwerte drohen. Neben der Bedienungsanleitung sind die im Verwenderland verbindlichen Unfallverhütungsvorschriften zu beachten. Bestimmungsgemässe Verwendung Die Walze darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst und unter Beachtung der Betriebsanleitung benutzt werden. -
Seite 6: Betrieb
Besondere Vorsicht ist geboten wenn der Motor in der Nähe von Menschen und Nutztieren be- trieben wird. Wartungs- und Instandsetzungsarbeiten Bei Wartungs- oder Instandsetzungsarbeiten dürfen nur Weber MT Originalersatzteile verwendet werden um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Hydraulikschlauchleitungen sind nach den Regeln der Technik in regelmässigen Abständen zu prüfen bzw. -
Seite 7: Entsorgung
Prüfung Walzen sind nach den entsprechenden Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf den betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. Reinigungsarbeiten Vor dem Reinigen der Walze mit einem Hochdruckreiniger alle zugänglichen elektroführenden Schalter, Kabelverbindungen usw. -
Seite 8: Bildliche Darstellung
Bildliche Darstellung Gesamtansicht DVH 655 E-2 1 Fahrhebel Abstreifer 2 Vibrationshebel Bandagen 3 Wassertank Kettenschutz 4 Hydrauliköleinfüllstutzen Feststellbremse 5 Kranöse Handführungsstange 6 Kraftstofftank Gashebel 7 Motor Zündschloss 8 Reversierstarter Batterie (ohne Abb.) Federriegel Quetschsicherung Gehörschutz (Aufkleber) -
Seite 9: Gerätebeschreibung

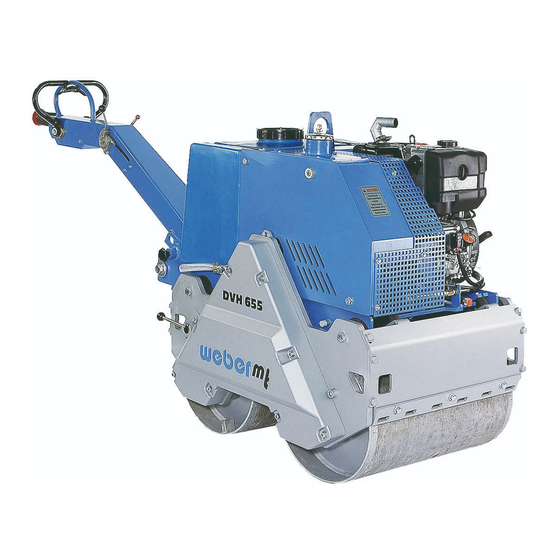

Gerätebeschreibung Die Walze Typ DVH 655 wird bei Verdichtungsaufgaben im Strassen- und Wegebau eingesetzt. Antrieb Der Antrieb erfolgt durch einen luftgekühlten Kohler-Dieselmotor. Funktion Die beiden Bandagen werden hydrostatisch, über Ketten angetrieben. Der Kettenantrieb erfolgt einzeln auf jede Bandage. Dies dient gleichzeitig als Sicherheitsbremssystem beim Befahren von Steigungen/Gefällen. -
Seite 10: Technische Daten
Technische Daten DVH 655 E-2 Gewicht Eigengewicht (in kg) Betriebsgewicht CECE (in kg) Abmessung 2310 Länge über alles (in mm) Breite über alles (in mm) 1105 Höhe (in mm) Bandagenbreite (in mm) Bandagendurchmesser (in mm) Achsabstand (in mm) 25/130 Seitl. Überstand li/re (in mm) - Seite 11 DVH 655 E-2 Geräuschwerte gem. 2000/14/EG Schalldruckpegel L ermittelt nach EN 500, in dB (A) Schallleistungspegel L ermittelt nach EN ISO 3744 und EN 500, in dB (A) Vibrationswerte Hand-Arm-Vibration gewichteter Effektivwert der Beschleunigung ermittelt nach EN 500, in m/s²...
-
Seite 12: Tätigkeiten Vor Arbeitsbeginn
Tätigkeiten vor Arbeitsbeginn Transport Bei Transport auf einem Fahrzeug ist die Walze mit geeignetem Zurrmaterial zu sichern. Kranhaken in die Kranöse (1) einhaken und Maschine auf das gewünschte Transportmittel heben. Nur Hebewerkzeuge mit einer Mindesttragkraft von 800 kg verwenden. Nicht unter die schwebende Last treten. Handführungsstange(1) mit Federriegel (2) arretieren. -
Seite 13: Starten
Hydraulikölstand prüfen Der Hydraulikölfüllstand ist bei betriebswarmer Maschine zu prüfen. Der korrekte Ölstand ist erreicht, sobald das Öl Mitte Schauglas steht. Starten mit E-Start Gashebel (1) in Vollgasstellung bringen. Vibrationshebel (2) in Stellung ( ) schwenken. Zündschlüssel (1) einstecken und auf Stellung 1 drehen. Zündschlüssel (1) auf Stellung 2 drehen. -
Seite 14: Starten Mit Reversierstarter
Starten mit Reversierstarter Gashebel (1) in Vollgasstellung bringen. Vibrationshebel (2) in Stellung ( ) schwenken. Handgriff (1) des Reversierstarters (2) langsam anziehen, bis Widerstand spürbar wird. Handgriff (1) in Ausgangsstellung zurück gleiten lassen und dann kräftig, mit beiden Händen, vollständig durchziehen. Motor einige Minuten warmlaufen lassen. - Seite 15 Die Walze mit dem Handführungsbügel (1) in die gewünschte Richtung lenken. Fahrbügel (3) in die gewünschte Fahrtrichtung drücken. Vibrationsverstellhebel (2) bis zum Anschlag in Stellung ) bringen. Vorwärtsfahrt = Fahrbügel nach vorne drücken Rückwärtsfahrt = Fahrbügel nach hinten/unten ziehen Stand = Fahrbügel in 0-Stellung gleiten lassen Die Walze bleibt sofort stehen, sobald der Fahrhebel (3) losgelassen wird.
-
Seite 16: Ausser Betrieb Nehmen
Verdichten Vibrationsverstellhebel (1) bis zum Anschlag ( ) in Stellung bringen. Fahrhebel (2) in die gewünschte Fahrtrichtung drücken. Vorwärtsfahrt = Fahrhebel nach vorne drücken Rückwärtsfahrt = Fahrhebel nach hinten ziehen Stand = Fahrhebel in 0-Stellung gleiten lassen Rechtzeitig die Fahrtrichtung ändern. An Hindernissen (Wände, Mauern, Gräben u. - Seite 17 Zündschlüssel (1) aus Stellung "I" in Stellung "0" zurückdrehen. Zündschlüssel abziehen. Vandalismusklappe (1) mit Vorhängeschloss sichern. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muss die Maschine ausser Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Massnahmen abzusichern.
-
Seite 18: Wartungsübersicht
Wartungsübersicht Wartungsintervall Wartungsstelle Wartungstätigkeit Hydrauliksystem - Hydraulikölfilter wechseln nach den ersten 50 Betriebsstunden Motor - Motoröl wechseln Luftfiltereinsatz reinigen, auf Luftfilter Beschädigung prüfen, ggf. austauschen Verschraubungen, Schläuche auf Leckagen prüfen, ggfs. alle 8 Betriebsstunden/ Verschraubungen nachziehen bzw. täglich Hydrauliksystem Schläuche wechseln - Arbeiten dürfen nur in drucklosem Zustand ausgeführt werden!! Motor... - Seite 19 Zusätzlich zu den in der vorstehenden Wartungsübersicht genannten Tätigkeiten, sind die Vorschriften des Motorherstellers zu beachten! Die Durchführung der Arbeiten hat mit ordnungsgemässem Werkzeug zu erfolgen, und die Sicherheitsbestimmungen dieser Bedienungs- und Wartungsanleitung müssen bei allen Arbeiten eingehalten werden. Alle Wartungsarbeiten: Auffanggefässe so gross wählen, dass kein Öl ins Erdreich gelan- gen kann.
-
Seite 20: Wartungsarbeiten
Wartungsarbeiten Motoröl wechseln Verschlusskappe (1) entfernen. Ölablassrohr (1) am Ablassventil des Motors anschrauben und Öl ablassen. Motoröl nur im betriebswarmen Zustand ablassen. Nach vollständiger Entleerung Ölablassrohr vom Ablassventil abschrauben und Öl gemäss Spezifikation auffüllen. Ölmenge mit Ölpeilstab (1) kontrollieren. Verbrühungsgefahr durch heisses Öl. Bei Arbeiten im Bereich des Motorraums besteht Verbrennungsgefahr! Motorölfilter wechseln... - Seite 21 Kraftstoffilter wechseln Kraftstoffleitung (2) beidseitig vom Kraftstoffilter (1) abziehen. Filter durch neues Filterelement ersetzen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die konta- minierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (1) abschrauben. Luftfiltereinsatz (1) aus dem Luftfiltergehäuse entnehmen.
- Seite 22 Antriebsketten schmieren Den Kettenschutz (1) entfernen. Ketten (2) bei Bedarf gem. Spezifikation schmieren. Kettenschutz nach dem Abschmieren der Ketten wieder montieren. Antriebsketten prüfen/spannen Den Kettenschutz (1) entfernen. Spannung der Ketten (1) prüfen. Zum Spannen - Befestigungsschrauben (1) des Hydraulikmotors lösen.
- Seite 23 Hydraulikmotor (1) anheben, bis die Ketten (2) die gewünschte Spannung erreicht haben. Nach Spannen der Ketten - Schrauben (3) fest anziehen. Kettenschutz (1) befestigen.
- Seite 24 Hydrauliköl wechseln Hydrauliköl immer bei waagerecht stehender Walze ablassen Tankverschluss (1) öffnen. Schutzgitter (1) entfernen. Schutzkappe (1) vom Ablassstutzen (2) entfernen. Den Ablassschlauch auf den Ablassstutzen (2) aufschrauben. Sobald der Ablassschlauch aufgeschraubt ist, öffnet das Ablassventil. Verbrühungsgefahr durch heisses Hydrauliköl. Altöl vollständig ablaufen lassen.
- Seite 25 Hydraulikölfilter wechseln Hydrauliköl ablassen. Schutzgitter (1) entfernen. Hydraulikölfilter (2) abschrauben. Gummidichtung des Hydraulikölfilters leicht einölen. Neuen Hydraulikölfilter anschrauben. Hydraulikölfilter nur handfest anziehen. Hydrauliköl auffüllen. Hydraulikölstand im Schauglas (1) prüfen. Der Hydraulikölfüllstand ist bei betriebswarmer Maschine zu prüfen. Der korrekte Ölstand ist erreicht, sobald das Öl Mitte Schauglas steht.
- Seite 26 Vibratoröl wechseln Wassertank entfernen . Öleinfüllschraube (1) herausdrehen. Walze anheben. Ölablassschraube (1) herausdrehen. Nicht unter die schwebende Last treten. Ne lépjen be a függő teher alá. Ölablassschraube (1) einschrauben. Vibratoröl gem. Spezifikation einfüllen. Öleinfüllschraube einschrauben. Alle Wartungsarbeiten: Auffanggefässe so gross wählen, dass kein Öl ins Erdreich gelangen kann.
-
Seite 27: Betriebsstoffe Und Füllmengen
Betriebsstoffe und Füllmengen Baugruppe Betriebsstoff Sommer Winter Qualität 655 E-2 Motor Motoröl SAE 10 W 40 1,5 l (-10 ~ + 50 °C) API - CD CE oder SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank Diesel Diesel Winter-Diesel- Kraftstoff 5,0 l... -
Seite 28: Massnahmen Bei Längerer Lagerung (Länger Als 1 Monat)
Massnahmen bei längerer Lagerung (länger als 1 Monat) - gründlich reinigen - auf Dichtheit prüfen Gesamter Bodenverdichter bei Leckagen - festgestellte Mängel beheben - Kraftstoff ablassen und mit sauberem Kraftstofftank Kraftstoff bis Unterkante Einfüllstutzen aufffüllen Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor - Luftfilter prüfen, reinigen, ggfs. -
Seite 29: Hydraulikschaltplan
Hydraulikschaltplan 1 Dieselmotor 5 Hydraulikmotor 2 Axialkolbenverstellpumpe 6 Ventil (Vibrationszuschaltung) 3 Leitungsfilter kompl. 7 Zahnradmotor 4 Zahnradpumpe 8 Pumpenkombination... -
Seite 30: Elektroschaltplan
Elektroschaltplan... - Seite 32 facebook.com/WeberMT youtube.com/MyWeberMT Weber Maschinentechnik GmbH Im Boden 5-8, 10 · 57334 Bad Laasphe · Germany Phone +49 2754 398 0 · Fax +49 2754 398 101 info@webermt.de · www.webermt.de 085103053 / DVH 655 E-2_2020-05 Originalbetriebsanleitung...
