Deutsch EX-1339HMVS

4. Switch-Einstellungen

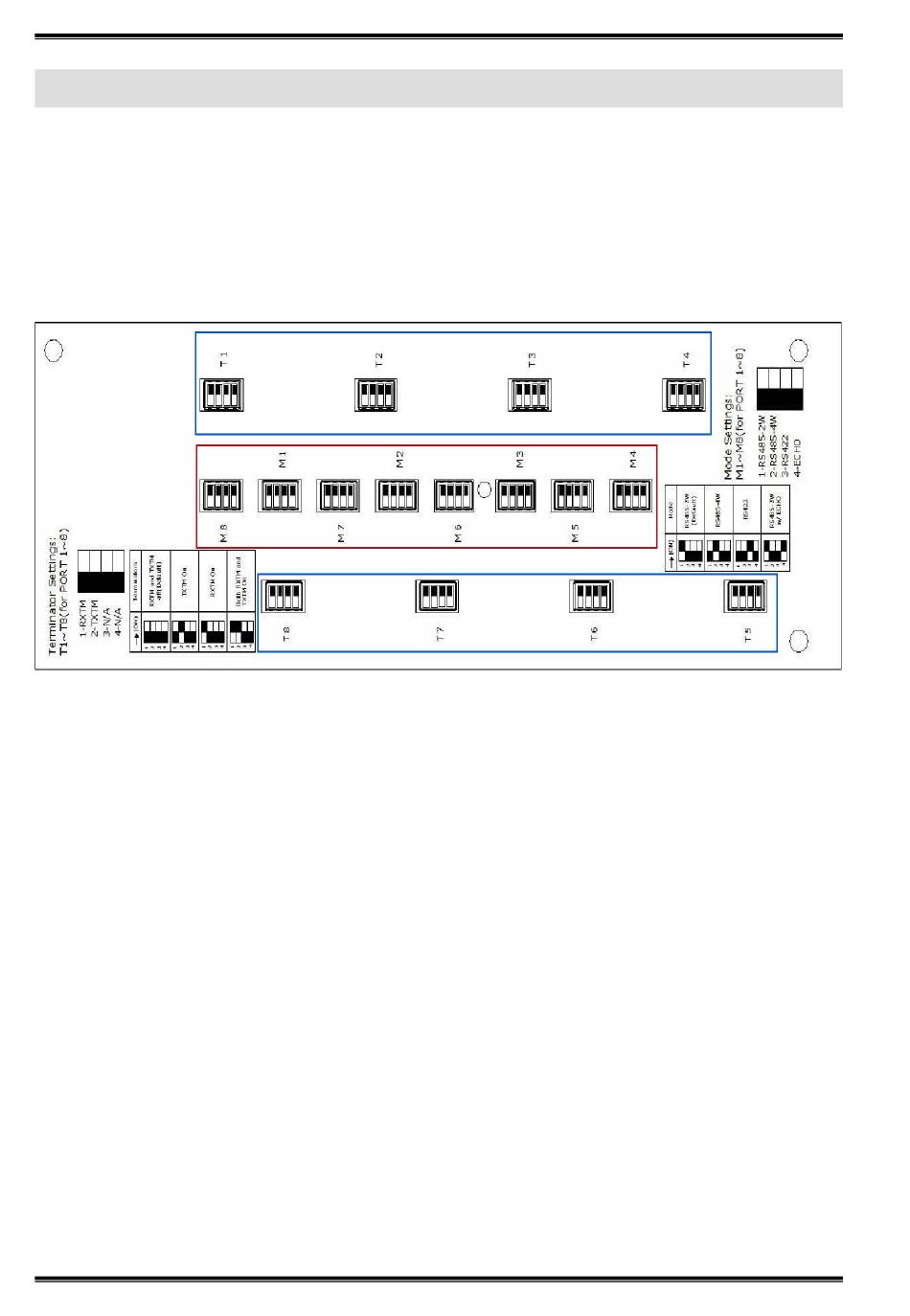

Es gibt 16 4-Pin DIP-Schalter auf der Unterseite der EX-1339HMVS. Davon sind 8 Dip-Schalter für
den Modi (M1-M8) und 8 Dip-Schalter für die Terminierung (T1-T8) (siehe nachfolgendes Bild). Die
Switche sind für die Zuordnung der Ports nummeriert. Beispielsweise für den Port 1 muss der
Switch M1 oder T1 verwendet werden. Aus den nachfolgenden Tabellen auf Seite 7 und 8, können
Sie die Einstellung der Mode Switch und Terminator Switch entnehmen.
Rot= Mode Switch (M1-M8) Blau= Terminator Switch (T1-T8)
6
