Austausch der Unterpumpe

Anleitungen zur Pumpenreparatur: siehe Betriebsanleitung
309250.

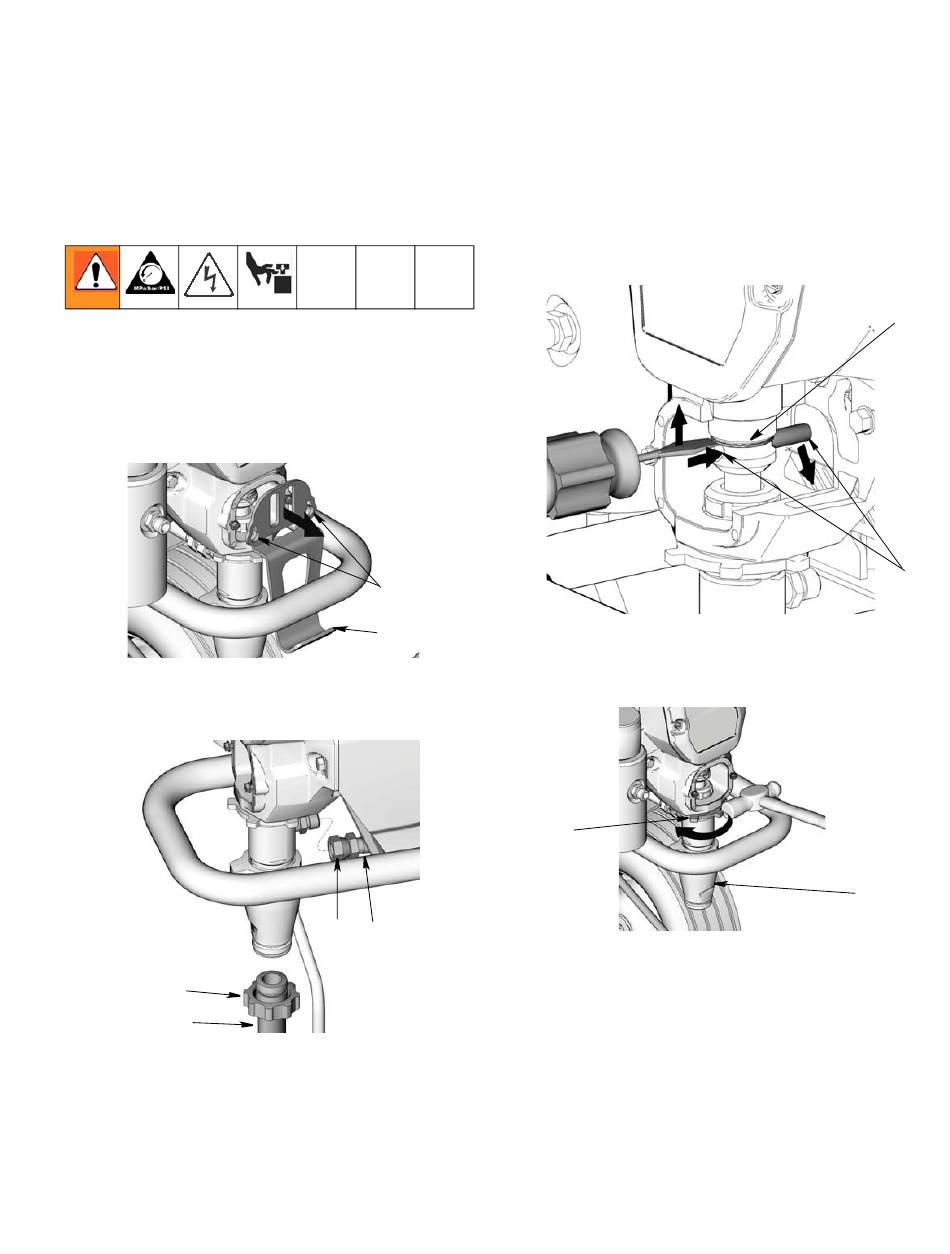

Ausbau
1. Druck entlasten, Seite 5. Den Spritzgerätestecker
aus der Dose ziehen.
2. Zwei Schrauben (11) lösen und das Eimergehänge (10)
abnehmen.
3. Die Mutter (37) lösen und das Saugrohr (39) abnehmen.
Die Mutter (B) lösen und den Schlauch (42) abnehmen.
37
39
312809D
11
10
ti9138a
B
42
ti9139a
4. Die Pumpe laufen lassen, bis sich der Pumpenstift (31)
in der Position befindet, in der er entfernt werden kann.
5. Das Netzkabel aus der Steckdose ziehen.
6. Die Haltefeder (C) nach oben drücken.
Den Pumpenstift (31) herausdrücken.
7. Die Sicherungsmutter (34) der Pumpe lösen.
Die Pumpe (33) abschrauben und abnehmen.
34
Austausch der Unterpumpe
C
31
ti9040a
33
ti9141a
