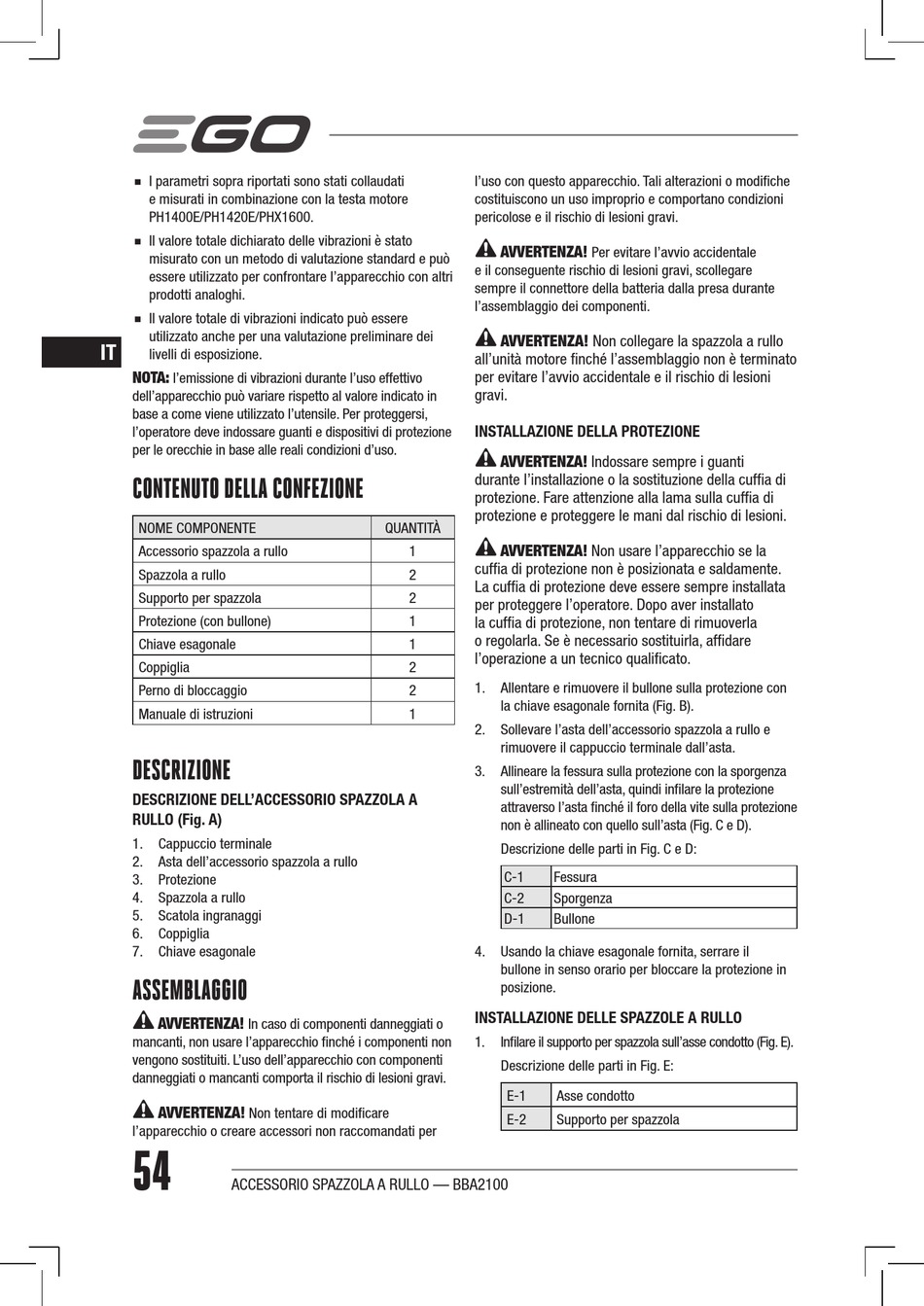

I parametri sopra riportati sono stati collaudati
e misurati in combinazione con la testa motore
PH1400E/PH1420E/PHX1600.
◾
Il valore totale dichiarato delle vibrazioni è stato
misurato con un metodo di valutazione standard e può
essere utilizzato per confrontare l'apparecchio con altri
prodotti analoghi.
◾
Il valore totale di vibrazioni indicato può essere
utilizzato anche per una valutazione preliminare dei
IT
livelli di esposizione.
NOTA:
l'emissione di vibrazioni durante l'uso effettivo
dell'apparecchio può variare rispetto al valore indicato in
base a come viene utilizzato l'utensile. Per proteggersi,
l'operatore deve indossare guanti e dispositivi di protezione
per le orecchie in base alle reali condizioni d'uso.
CONTENUTO DELLA CONFEZIONE
NOME COMPONENTE
Accessorio spazzola a rullo
Spazzola a rullo
Supporto per spazzola
Protezione (con bullone)
Chiave esagonale
Coppiglia
Perno di bloccaggio
Manuale di istruzioni
DESCRIZIONE
DESCRIZIONE DELL'ACCESSORIO SPAZZOLA A
RULLO (Fig. A)
1. Cappuccio terminale
2. Asta dell'accessorio spazzola a rullo
3. Protezione
4. Spazzola a rullo
5. Scatola ingranaggi
6. Coppiglia
7. Chiave esagonale
ASSEMBLAGGIO
AVVERTENZA!
In caso di componenti danneggiati o
mancanti, non usare l'apparecchio finché i componenti non
vengono sostituiti. L'uso dell'apparecchio con componenti
danneggiati o mancanti comporta il rischio di lesioni gravi.
AVVERTENZA!
Non tentare di modificare
l'apparecchio o creare accessori non raccomandati per
54
ACCESSORIO SPAZZOLA A RULLO — BBA2100
l'uso con questo apparecchio. Tali alterazioni o modifiche
costituiscono un uso improprio e comportano condizioni
pericolose e il rischio di lesioni gravi.
AVVERTENZA!
e il conseguente rischio di lesioni gravi, scollegare
sempre il connettore della batteria dalla presa durante
l'assemblaggio dei componenti.
AVVERTENZA! Non collegare la spazzola a rullo
all'unità motore finché l'assemblaggio non è terminato
per evitare l'avvio accidentale e il rischio di lesioni
gravi.
INSTALLAZIONE DELLA PROTEZIONE
AVVERTENZA! Indossare sempre i guanti
durante l'installazione o la sostituzione della cuffia di
protezione. Fare attenzione alla lama sulla cuffia di
protezione e proteggere le mani dal rischio di lesioni.
QUANTITÀ
AVVERTENZA! Non usare l'apparecchio se la
1
cuffia di protezione non è posizionata e saldamente.
2
La cuffia di protezione deve essere sempre installata
2
per proteggere l'operatore. Dopo aver installato
1
la cuffia di protezione, non tentare di rimuoverla
o regolarla. Se è necessario sostituirla, affidare
1
l'operazione a un tecnico qualificato.
2
1. Allentare e rimuovere il bullone sulla protezione con
2
la chiave esagonale fornita (Fig. B).
1
2. Sollevare l'asta dell'accessorio spazzola a rullo e
rimuovere il cappuccio terminale dall'asta.
3. Allineare la fessura sulla protezione con la sporgenza
sull'estremità dell'asta, quindi infilare la protezione
attraverso l'asta finché il foro della vite sulla protezione
non è allineato con quello sull'asta (Fig. C e D).
Descrizione delle parti in Fig. C e D:
C-1 Fessura
C-2 Sporgenza
D-1 Bullone
4. Usando la chiave esagonale fornita, serrare il
bullone in senso orario per bloccare la protezione in
posizione.
INSTALLAZIONE DELLE SPAZZOLE A RULLO
1. Infilare il supporto per spazzola sull'asse condotto (Fig. E).
Descrizione delle parti in Fig. E:
E-1 Asse condotto
E-2 Supporto per spazzola
Per evitare l'avvio accidentale
