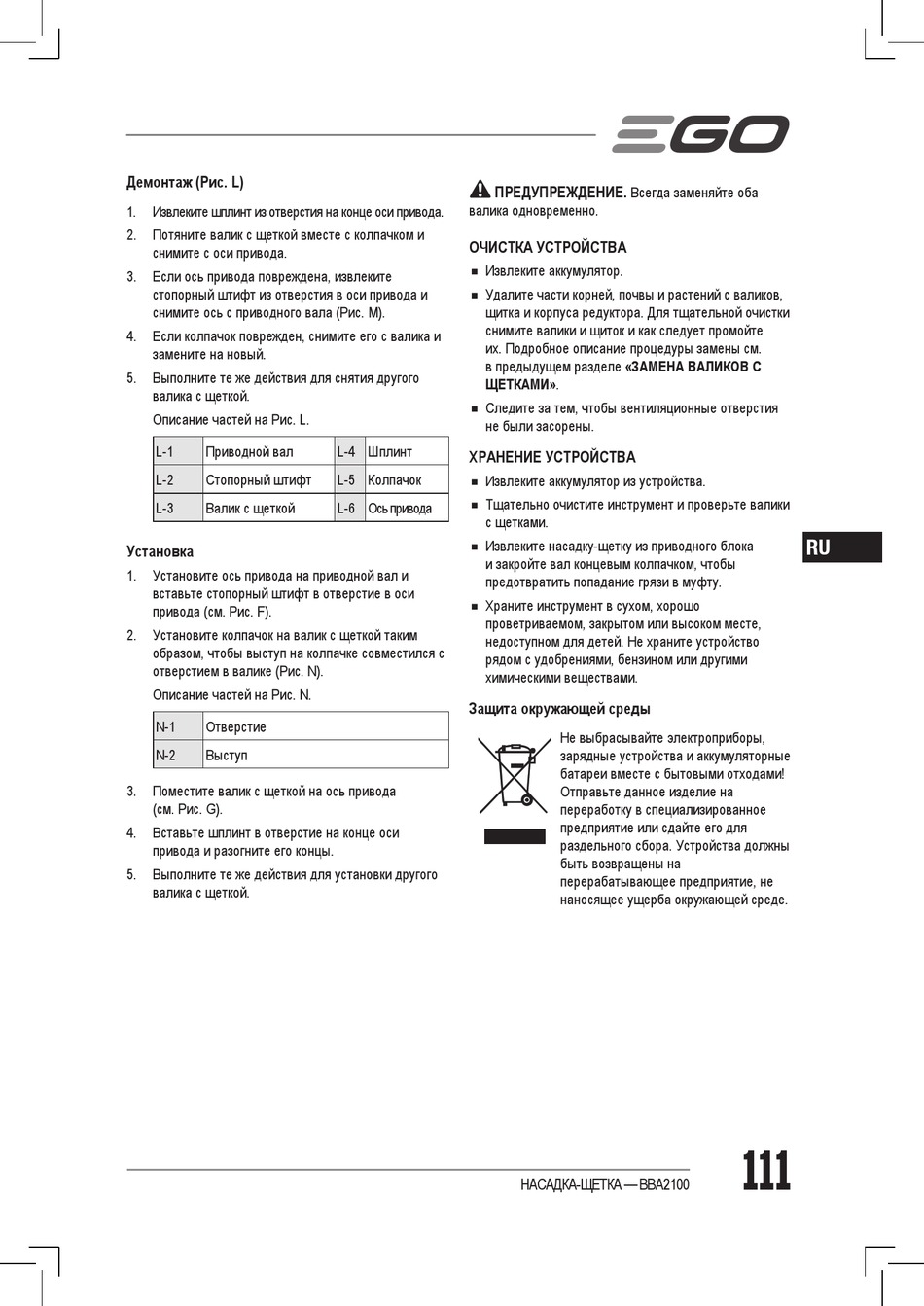

Демонтаж (Рис. L)
1. Извлеките шплинт из отверстия на конце оси привода.
2. Потяните валик с щеткой вместе с колпачком и
снимите с оси привода.
3. Если ось привода повреждена, извлеките
стопорный штифт из отверстия в оси привода и
снимите ось с приводного вала (Рис. M).
4. Если колпачок поврежден, снимите его с валика и
замените на новый.
5. Выполните те же действия для снятия другого
валика с щеткой.
Описание частей на Рис. L.
L-1 Приводной вал
L-2 Стопорный штифт
L-3 Валик с щеткой
Установка
1. Установите ось привода на приводной вал и
вставьте стопорный штифт в отверстие в оси
привода (см. Рис. F).
2. Установите колпачок на валик с щеткой таким
образом, чтобы выступ на колпачке совместился с
отверстием в валике (Рис. N).
Описание частей на Рис. N.
N-1 Отверстие
N-2 Выступ
3. Поместите валик с щеткой на ось привода
(см. Рис. G).
4. Вставьте шплинт в отверстие на конце оси
привода и разогните его концы.
5. Выполните те же действия для установки другого
валика с щеткой.
ПРЕДУПРЕЖДЕНИЕ.
валика одновременно.
ОЧИСТКА УСТРОЙСТВА
◾
Извлеките аккумулятор.
◾
Удалите части корней, почвы и растений с валиков,
щитка и корпуса редуктора. Для тщательной очистки
снимите валики и щиток и как следует промойте
их. Подробное описание процедуры замены см.
в предыдущем разделе «ЗАМЕНА ВАЛИКОВ С
ЩЕТКАМИ».
◾
Следите за тем, чтобы вентиляционные отверстия
не были засорены.
L-4 Шплинт
ХРАНЕНИЕ УСТРОЙСТВА
◾
L-5 Колпачок
Извлеките аккумулятор из устройства.
◾
Тщательно очистите инструмент и проверьте валики
L-6 Ось привода
с щетками.
◾
Извлеките насадку-щетку из приводного блока
и закройте вал концевым колпачком, чтобы
предотвратить попадание грязи в муфту.
◾
Храните инструмент в сухом, хорошо
проветриваемом, закрытом или высоком месте,
недоступном для детей. Не храните устройство
рядом с удобрениями, бензином или другими
химическими веществами.
Защита окружающей среды
Всегда заменяйте оба
Не выбрасывайте электроприборы,
зарядные устройства и аккумуляторные
батареи вместе с бытовыми отходами!
Отправьте данное изделие на
переработку в специализированное
предприятие или сдайте его для
раздельного сбора. Устройства должны
быть возвращены на
перерабатывающее предприятие, не
наносящее ущерба окружающей среде.
НАСАДКА-ЩЕТКА — BBA2100
