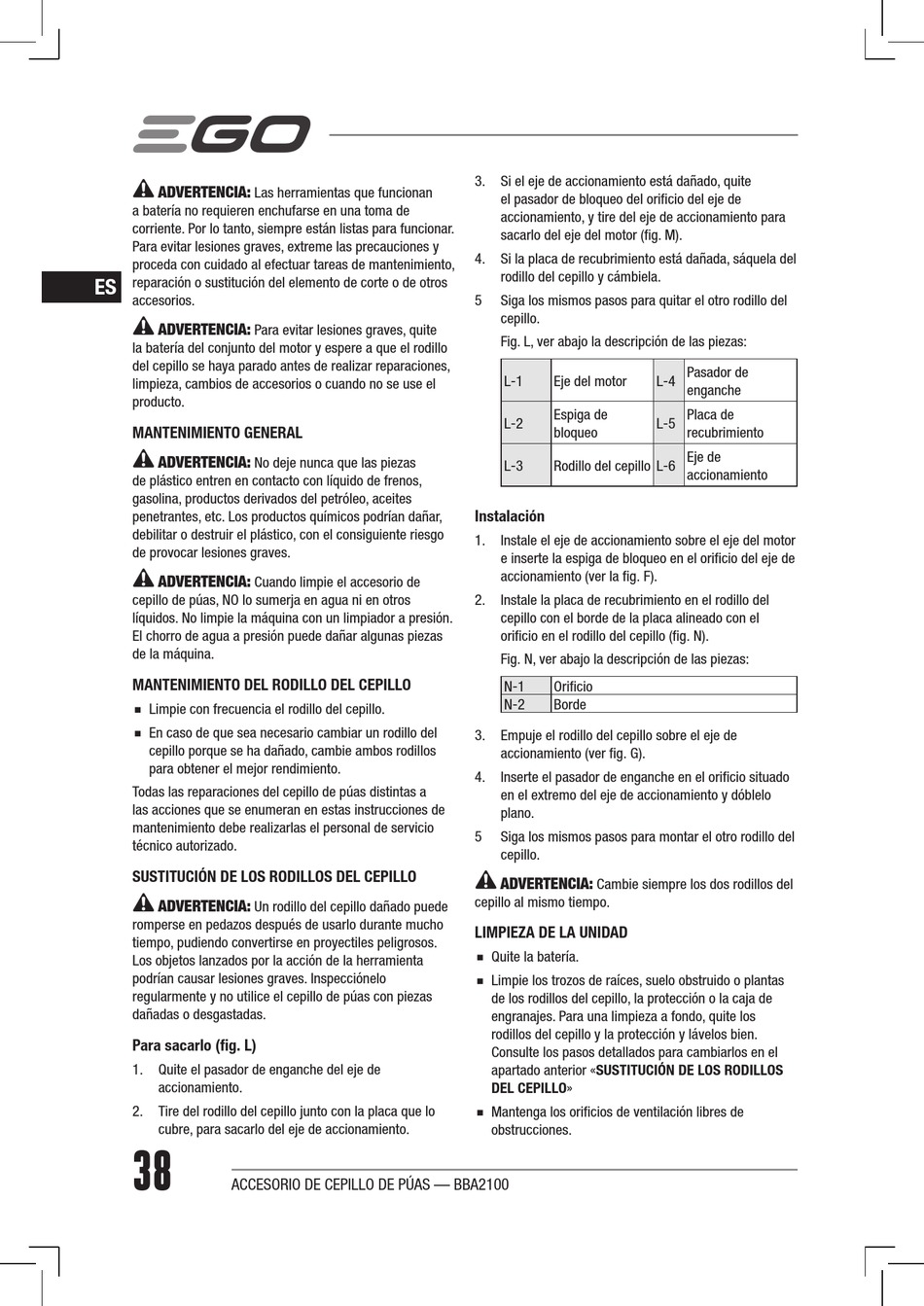

Ego Power+ BBA2100 Anleitung Seite 38

ADVERTENCIA:
Las herramientas que funcionan
a batería no requieren enchufarse en una toma de
corriente. Por lo tanto, siempre están listas para funcionar.
Para evitar lesiones graves, extreme las precauciones y
proceda con cuidado al efectuar tareas de mantenimiento,
ES reparación o sustitución del elemento de corte o de otros
accesorios.
ADVERTENCIA:
Para evitar lesiones graves, quite
la batería del conjunto del motor y espere a que el rodillo
del cepillo se haya parado antes de realizar reparaciones,
limpieza, cambios de accesorios o cuando no se use el
producto.
MANTENIMIENTO GENERAL
ADVERTENCIA:
No deje nunca que las piezas
de plástico entren en contacto con líquido de frenos,
gasolina, productos derivados del petróleo, aceites
penetrantes, etc. Los productos químicos podrían dañar,
debilitar o destruir el plástico, con el consiguiente riesgo
de provocar lesiones graves.
ADVERTENCIA:
Cuando limpie el accesorio de
cepillo de púas, NO lo sumerja en agua ni en otros
líquidos. No limpie la máquina con un limpiador a presión.
El chorro de agua a presión puede dañar algunas piezas
de la máquina.
MANTENIMIENTO DEL RODILLO DEL CEPILLO
◾
Limpie con frecuencia el rodillo del cepillo.
◾
En caso de que sea necesario cambiar un rodillo del
cepillo porque se ha dañado, cambie ambos rodillos
para obtener el mejor rendimiento.
Todas las reparaciones del cepillo de púas distintas a
las acciones que se enumeran en estas instrucciones de
mantenimiento debe realizarlas el personal de servicio
técnico autorizado.
SUSTITUCIÓN DE LOS RODILLOS DEL CEPILLO
ADVERTENCIA:
Un rodillo del cepillo dañado puede
romperse en pedazos después de usarlo durante mucho
tiempo, pudiendo convertirse en proyectiles peligrosos.
Los objetos lanzados por la acción de la herramienta
podrían causar lesiones graves. Inspecciónelo
regularmente y no utilice el cepillo de púas con piezas
dañadas o desgastadas.
Para sacarlo (fig. L)
1. Quite el pasador de enganche del eje de
accionamiento.
2. Tire del rodillo del cepillo junto con la placa que lo
cubre, para sacarlo del eje de accionamiento.
38
ACCESORIO DE CEPILLO DE PÚAS — BBA2100
3. Si el eje de accionamiento está dañado, quite
el pasador de bloqueo del orificio del eje de
accionamiento, y tire del eje de accionamiento para
sacarlo del eje del motor (fig. M).
4. Si la placa de recubrimiento está dañada, sáquela del
rodillo del cepillo y cámbiela.
5 Siga los mismos pasos para quitar el otro rodillo del
cepillo.
Fig. L, ver abajo la descripción de las piezas:
L-1 Eje del motor
Espiga de
L-2
bloqueo
L-3 Rodillo del cepillo L-6
Instalación
1. Instale el eje de accionamiento sobre el eje del motor
e inserte la espiga de bloqueo en el orificio del eje de
accionamiento (ver la fig. F).
2. Instale la placa de recubrimiento en el rodillo del
cepillo con el borde de la placa alineado con el
orificio en el rodillo del cepillo (fig. N).
Fig. N, ver abajo la descripción de las piezas:
N-1 Orificio
N-2 Borde
3. Empuje el rodillo del cepillo sobre el eje de
accionamiento (ver fig. G).
4. Inserte el pasador de enganche en el orificio situado
en el extremo del eje de accionamiento y dóblelo
plano.
5 Siga los mismos pasos para montar el otro rodillo del
cepillo.
ADVERTENCIA:
Cambie siempre los dos rodillos del
cepillo al mismo tiempo.
LIMPIEZA DE LA UNIDAD
◾
Quite la batería.
◾
Limpie los trozos de raíces, suelo obstruido o plantas
de los rodillos del cepillo, la protección o la caja de
engranajes. Para una limpieza a fondo, quite los
rodillos del cepillo y la protección y lávelos bien.
Consulte los pasos detallados para cambiarlos en el
apartado anterior «SUSTITUCIÓN DE LOS RODILLOS
DEL CEPILLO»
◾
Mantenga los orificios de ventilación libres de
obstrucciones.
Pasador de
L-4
enganche
Placa de
L-5
recubrimiento
Eje de
accionamiento
