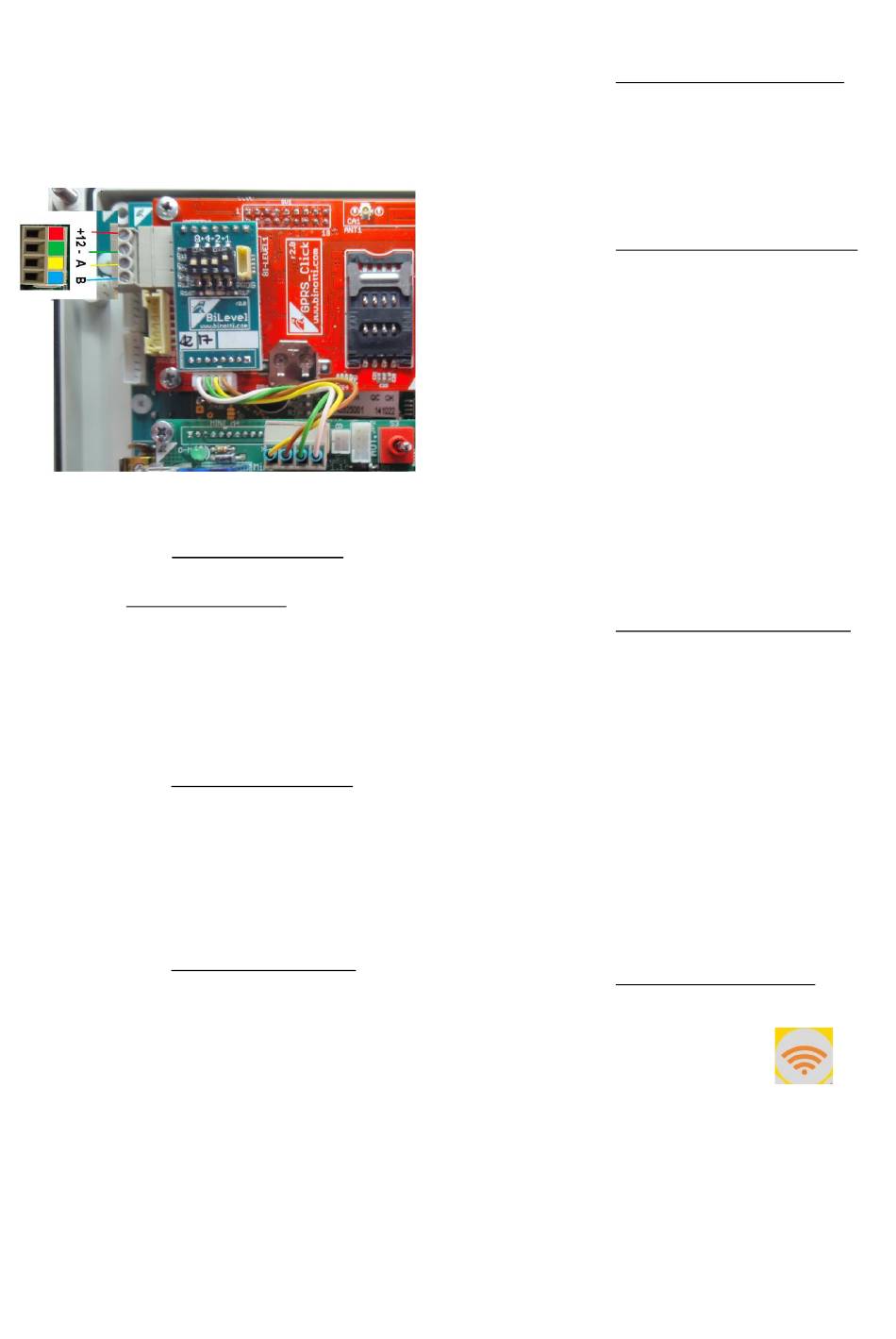

Para conexão à placa da sonda, consulte o diagrama
específico.
•
Conecte o cabo RS485 da sonda de nível aos
terminais A e B
•
Ative o gerenciamento da sonda no CM20
10.3. Configuração do sistema
10.3.1. Configuração da unidade
A configuração inicial permite que a unidade de controle
conheça os detalhes do sistema de distribuição, o modo de
operação, o tipo de codificador, a numeração a ser atribuída às
bombas em um sistema equipado com vários dispositivos, o
medidor de nível.
10.3.1.1. Configuração de parâmetros
1. Apresente o cartão MASTER e entre no menu "Parâmetros
reservados"
2. Defina o número de pulsos por litro do codificador conectado à
bomba.
3. Ajuste a função de detecção de nível da sonda; se presente na
instalação.
10.3.1.2. Configuração de vários sites.
Uma instalação múltipla significa um grupo de bombas com
CM20 que pertencem ao mesmo usuário. Mesmo que os dados
sejam gerenciados por um único software, cada CM20 recebe um
número único que identifica o dispositivo no qual reabastecer.
1. Apresente o cartão MASTER e entre no menu "Parâmetros
reservados"
2. Defina a numeração a ser atribuída à bomba em "Número
da bomba" (consulte numeração das bombas)
3. Ao baixar as transações para o software, esses
reabastecimentos são associados a este número de bomba assim
definido.
10.3.1.3. Configuração do modo de operação
O modo operacional permite personalizar solicitações de
ativação de reabastecimento; Uma descrição detalhada dos
modos de operação é descrita no capítulo de início rápido..
10.3.1.4. Configuração de parâmetros pessoais
Os parâmetros pessoais são usados para personalizar os
tempos de espera da unidade de controle e para corrigir o relógio
do sistema.
Apresente o cartão MASTER e entre no menu "Parâmetros
pessoais".
Existem 2 temporizadores, o número de segundos no início do
reabastecimento e os encontrados no final do reabastecimento.
Os segundos no início do reabastecimento indicam o tempo
máximo antes do final do qual a distribuição deve começar. Se por
algum motivo o reabastecimento não iniciar, a autorização de
fornecimento será encerrada.
Os segundos no final do reabastecimento indicam após quanto
tempo o motor da bomba será desligado devido a um
reabastecimento interrompido (mesmo que o bico não seja
devolvido ao seu suporte)
10.3.1.5. Configuração de tanque e totalizador
O estoque no tanque permite calcular a quantidade de produto
no tanque, reduzindo os litros dispensados pela quantidade
anteriormente no tanque. Nas configurações da sonda de nível, o
estoque calculado é substituído pelo nível lido em tempo real pelo
medidor.
Apresente o cartão MASTER e entre no menu TANQUES
Verifique os litros no tanque usando uma vareta ou o contador
de litros do caminhão tanque que descarregou o produto e insira o
valor no tanque.
O totalizador eletrônico permite verificar, uma vez sincronizado
com o mecânico da bomba, que todo o reabastecimento foi feito
com o CM20 em funcionamento! Se o CM20 fosse omitido, seu
totalizador eletrônico não teria funcionado e uma diferença
apareceria entre o último e o totalizador da bomba.
Sincronize totalizadores eletrônicos com bombas mecânicas.
10.3.1.6. Verificação de conexão On-line
O módulo OnLine pode transmitir mensagens de status da
conexão GPRS na tela CM20, pressione o botão
Quando o módulo OnLine está conectado à rede GPRS, a
mensagem exibida contém o nome do operador, o sinal, a etiqueta
GPRS e a hora..
.
>>>>> GPRS 10:00
VODAFONE IT
4
