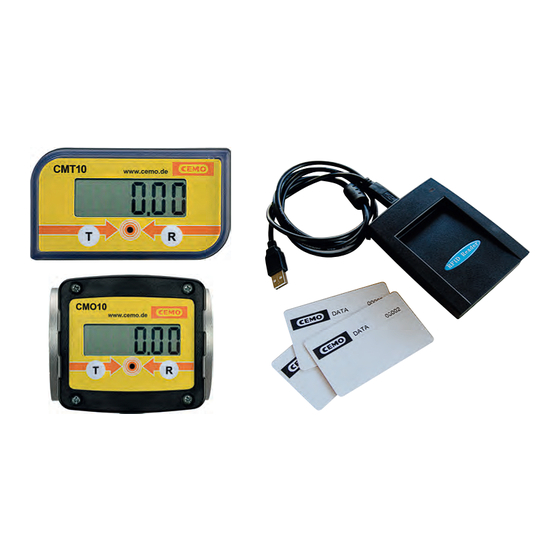

CEMO CMT10 Bedienungs- Und Wartungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

CMT 10, CMO 10
D

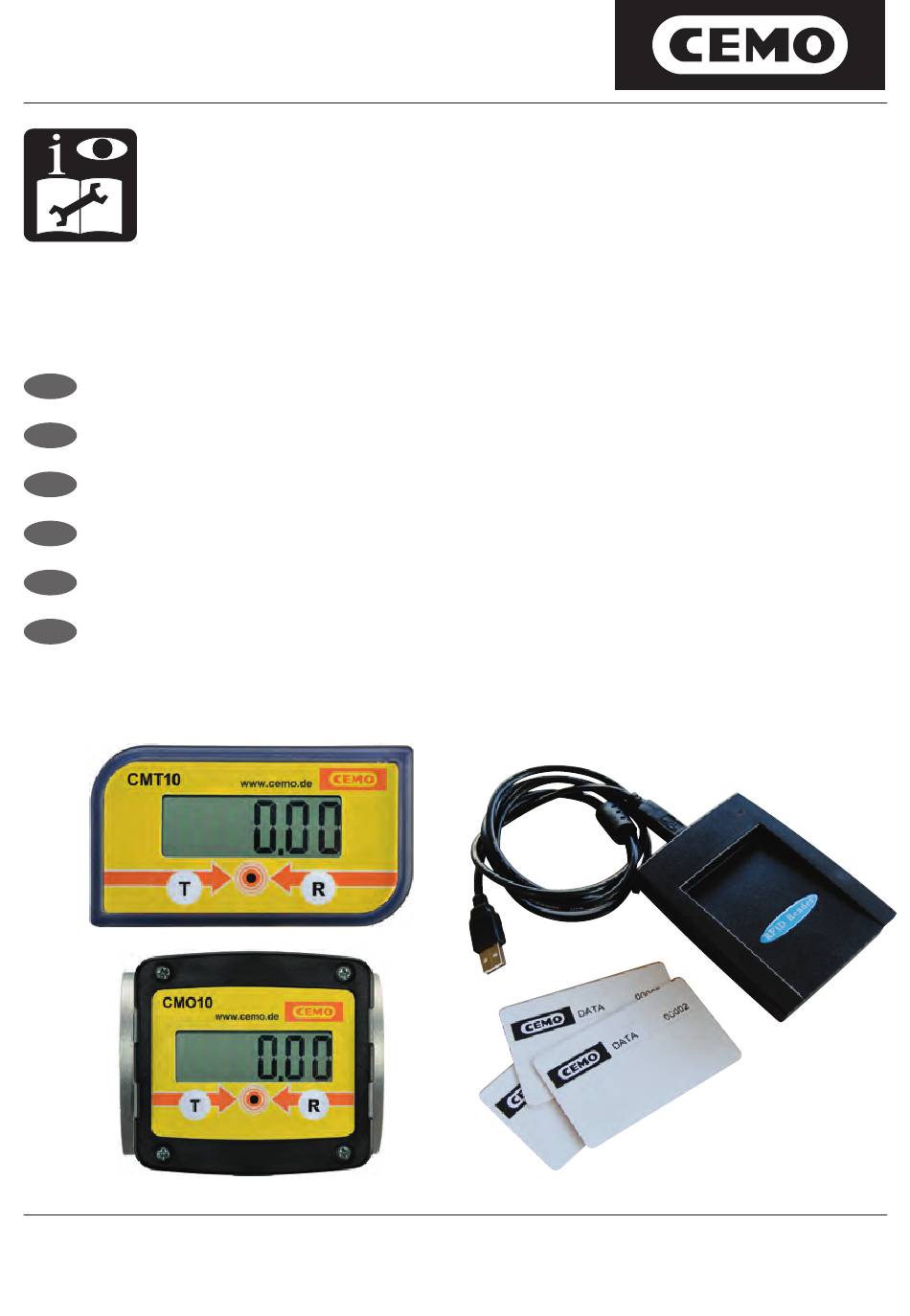

System zur Verwaltung der Tankdaten
EN
Portable system for transfer of fuel management
F
Système portatif pour la gestion du transvasement carburant
I
Sistema portatile per la gestione del travaso carburante
E
Sistema portátil para la gestión del trasvase de carburante
PT
Sistema portátil para a gestão de transferência de combustível
137.0049.307 / 04.16 / Gi
In den Backenländern 5 • D-71384 Weinstadt
Tel. +49 7151 9636-0 • Fax +49 7151 9636-98 • www.cemo.de
Deutsch
English
Français
Italiano
Español
Português
CEMO GmbH
2
30
58
86
114
142
