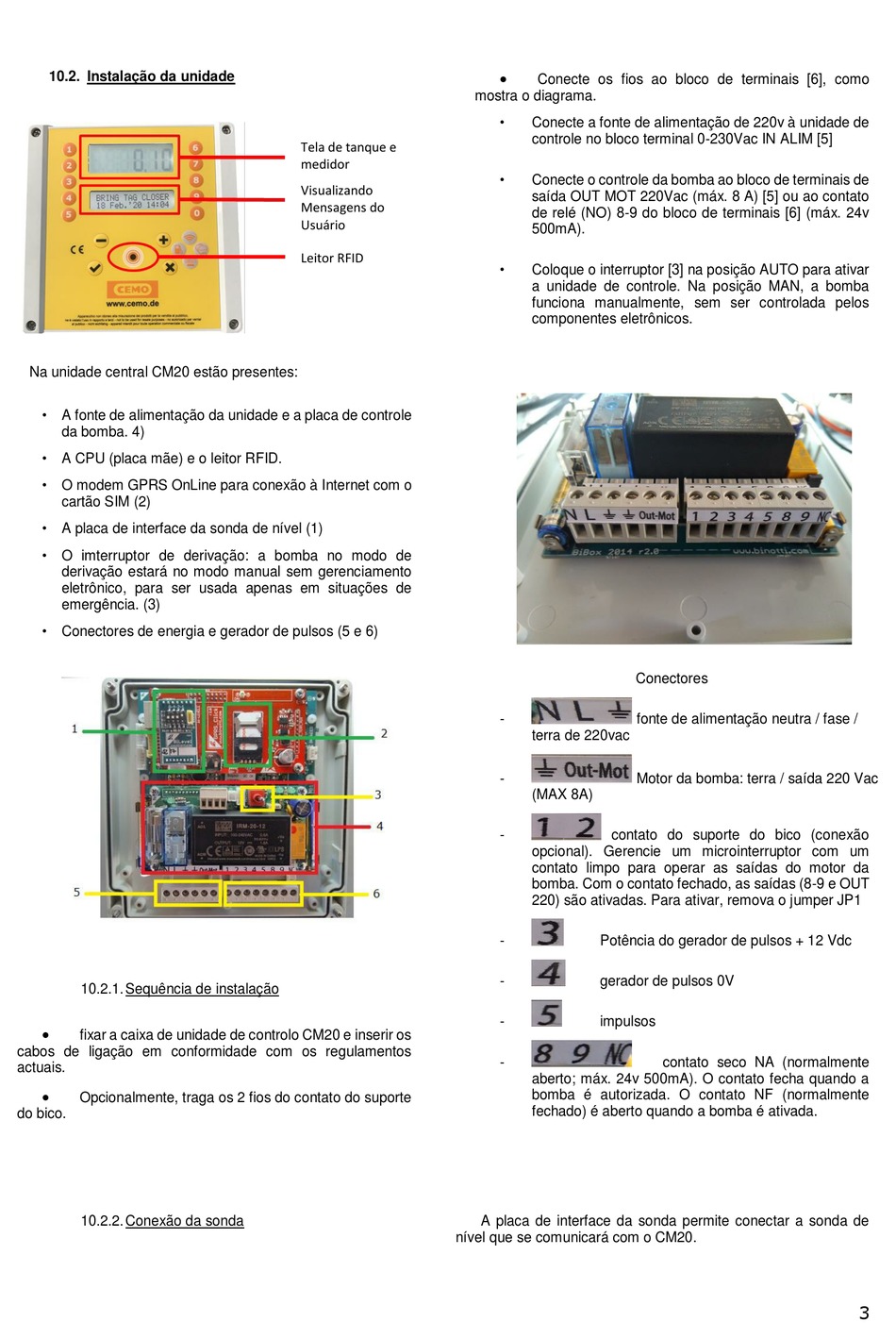

10.2. Instalação da unidade
Na unidade central CM20 estão presentes:
• A fonte de alimentação da unidade e a placa de controle
da bomba. 4)
• A CPU (placa mãe) e o leitor RFID.
• O modem GPRS OnLine para conexão à Internet com o
cartão SIM (2)
• A placa de interface da sonda de nível (1)
• O imterruptor de derivação: a bomba no modo de
derivação estará no modo manual sem gerenciamento
eletrônico, para ser usada apenas em situações de
emergência. (3)
• Conectores de energia e gerador de pulsos (5 e 6)
10.2.1. Sequência de instalação
fixar a caixa de unidade de controlo CM20 e inserir os
cabos de ligação em conformidade com os regulamentos
actuais.
Opcionalmente, traga os 2 fios do contato do suporte
do bico.
10.2.2. Conexão da sonda
Tela de tanque e
medidor
Visualizando
Mensagens do
Usuário
Leitor RFID
nível que se comunicará com o CM20.
Conecte os fios ao bloco de terminais [6], como
mostra o diagrama.
•
Conecte a fonte de alimentação de 220v à unidade de
controle no bloco terminal 0-230Vac IN ALIM [5]
•
Conecte o controle da bomba ao bloco de terminais de
saída OUT MOT 220Vac (máx. 8 A) [5] ou ao contato
de relé (NO) 8-9 do bloco de terminais [6] (máx. 24v
500mA).
•
Coloque o interruptor [3] na posição AUTO para ativar
a unidade de controle. Na posição MAN, a bomba
funciona manualmente, sem ser controlada pelos
componentes eletrônicos.
Conectores
-
fonte de alimentação neutra / fase /
terra de 220vac
-
Motor da bomba: terra / saída 220 Vac
(MAX 8A)
-
contato do suporte do bico (conexão
opcional). Gerencie um microinterruptor com um
contato limpo para operar as saídas do motor da
bomba. Com o contato fechado, as saídas (8-9 e OUT
220) são ativadas. Para ativar, remova o jumper JP1
-
Potência do gerador de pulsos + 12 Vdc
-
gerador de pulsos 0V
-
impulsos
-
aberto; máx. 24v 500mA). O contato fecha quando a
bomba é autorizada. O contato NF (normalmente
fechado) é aberto quando a bomba é ativada.
A placa de interface da sonda permite conectar a sonda de
contato seco NA (normalmente
3
