3. INSTALLATION
3.1. INSTALLATION IN EINER AUSSENJALOUSIE

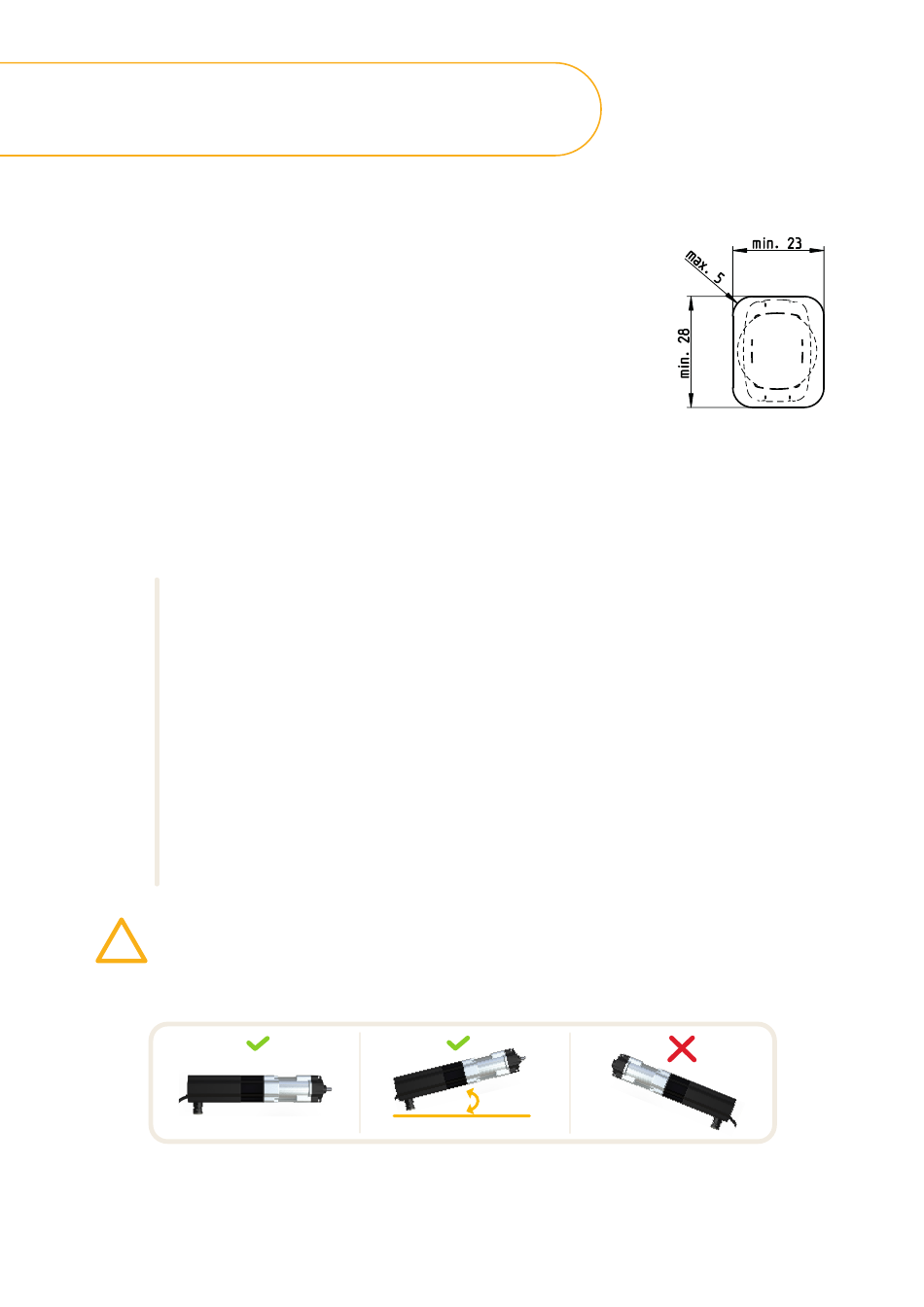

3.1.1. ZUSCHNEIDEN DER KOPFSCHIENE
Zur Montage eines Antriebs in einer Kopfschiene, die nach oben offen
ist, muss ein Schnitt vorgenommen werden, damit der Schaltfühler und/
oder seine Verlängerungen durch die Kopfschiene geführt werden können.
Dieser Schnitt muss die folgenden Abmessungen (in mm) haben:
3.1.2. MONTAGE IN EINER KOPFSCHIENE
Die Einzelheiten der Montage sind für jeden Kopfschienentyp auf einem eigenen Blatt angegeben.
Das Montageverfahren für die gewünschte Kopfschiene kann dann zur einfachen Befolgung auf
einer Seite ausgedruckt werden.
LISTE DER KOPFSCHIENEN:
Kopfschiene 58 mm x 56 mm, nach unten offen,
& Kopfschiene 57 mm x 51 mm, nach unten offen
Kopfschiene 57 mm x 51 mm, nach oben offen,
& Kopfschiene 58 mm x 56 mm, nach oben offen
Montage mit Clips außen
Kopfschiene 57 mm x 51 mm, nach oben offen
Kopfschiene 78 mm x 67 mm, nach unten offen
Kopfschiene 67 mm x 66 mm, nach unten offen
ACHTUNG
Antriebswinkel: Der J4S io Protect-Antrieb ist für die Verwendung in horizontaler
Position konzipiert:
Copyright © 2024 SOMFY ACTIVITES SA. All rights reserved.
Abbildungen ohne Gewähr.
J4S io Protect
Montage mit Clips innen
10° max.
S. 18
S. 19
S. 20
S. 21
S. 22
[ Klicken Sie hier, um zum Inhalt zurückzukehren ]
Anleitung
17/47
