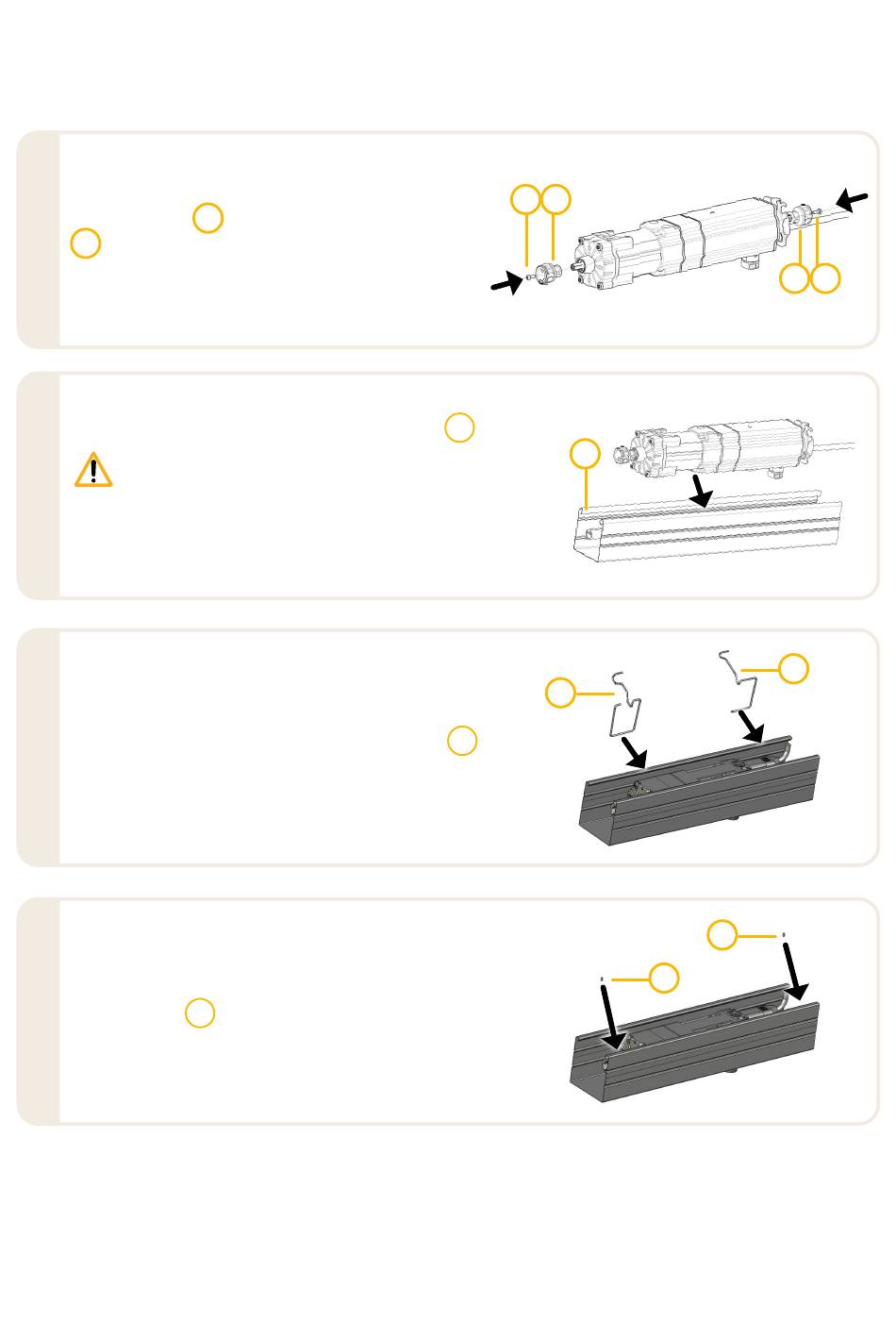

→ KOPFSCHIENE 57 MM X 51 MM, NACH OBEN OFFEN
Montage mit Clips innen
Schrauben Sie die beiden Adapter an der
Antriebswelle
1
2
fest.
Anzugsdrehmoment = 1,35 Nm ± 20 %
Schieben Sie den Antrieb in die Kopfschiene
VORSICHT
2
Stellen Sie sicher, dass ein Schnitt für den
Schaltfühler gefertigt wurde, damit dieser
durch die Kopfschiene passt.
Befestigen Sie den Antrieb mit den Clips
3
in der Kopfschiene.
Die Welle der Außenjalousie kann mit einem
4
Gewindestift
Anzugsdrehmoment = 2 Nm maximal
Copyright © 2024 SOMFY ACTIVITES SA. All rights reserved.
Abbildungen ohne Gewähr.
J4S io Protect
1
mit zwei M3x6-Schrauben
im Adapter fixiert werden.
5
2 1
.
3
3
4
4
[ Klicken Sie hier, um zum Inhalt zurückzukehren ]
1 2
4
5
5
Anleitung
20/47
