4.5.1 So schließen Sie die elektrischen
Leitungen an das Innengerät an
1 Informationen zum Öffnen des Innengeräts finden Sie unter
"4.1.1 So öffnen Sie das Innengerät" auf Seite 7
öffnen Sie die Schaltkastenabdeckung des Innengeräts" auf
Seite 8.

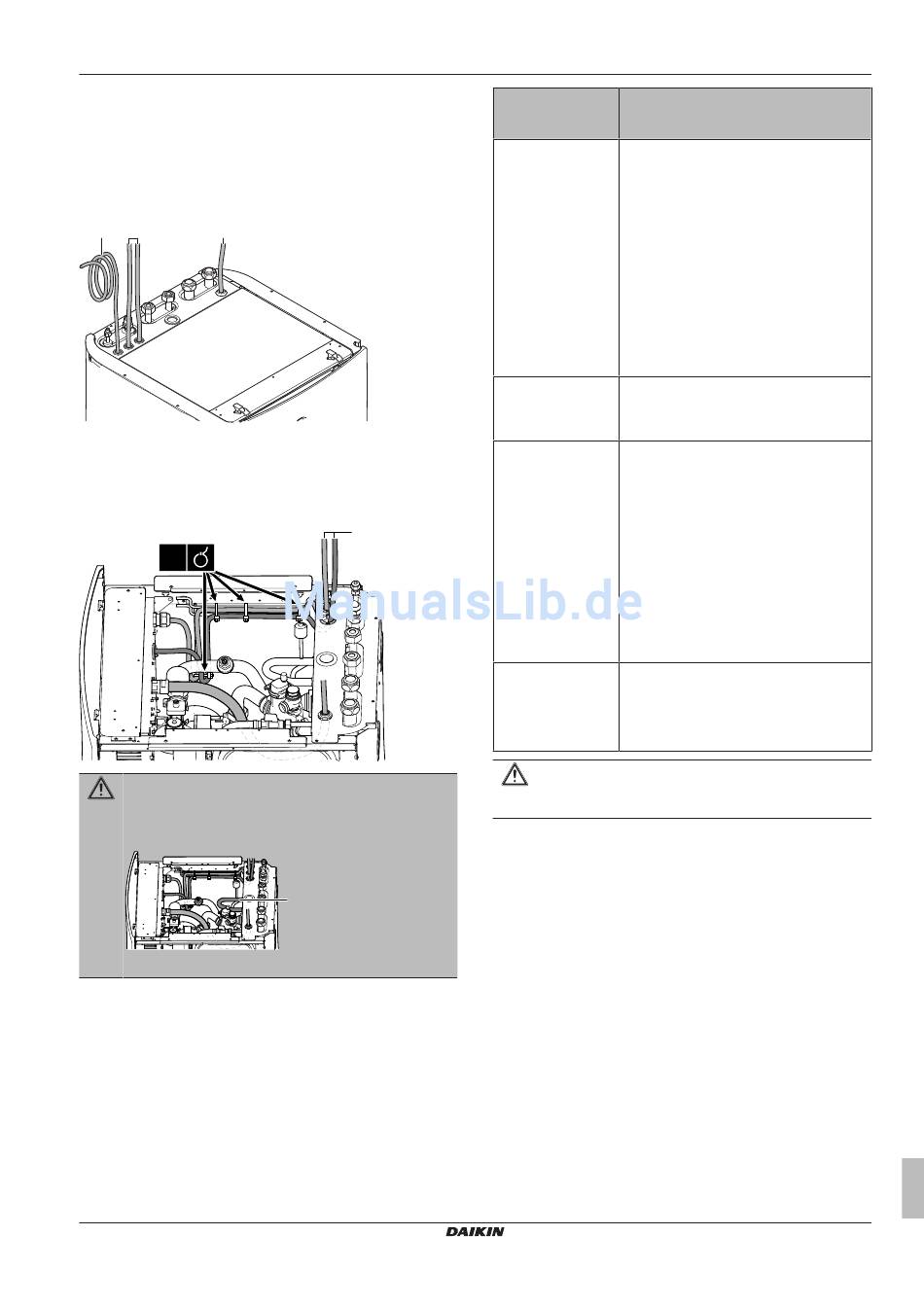

2 Die Kabel werden von oben in das Gerät geführt:
d b+c a
a, b, c Bauseitig auszuführende Verkabelung (siehe Tabelle
unten)
d Werkseitig montiertes Kabel für die Stromversorgung der
Anti-Legionellen-Heizung
3 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden.
Fixieren Sie das Kabel mit Kabelbindern an der Kabelschiene:
4×
WARNUNG
Stellen Sie sicher, dass die elektrische Verkabelung
NICHT das Kältemittelgasrohr berührt, das sehr heiß sein
kann.
a Kältemittelgasrohr
EHVH04+08S23DAV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P499571-1 – 2017.06
und "4.1.2 So
b+c
a
a
Verkabelung Mögliche Kabel (abhängig vom Gerätetyp
und den installierten optionalen
Ausstattungen)
a ▪ Kontakt
Netzanschluss
Niederspannung
▪ Bedieneinheit
Raumthermostat (Option)
▪ Stromverbrauch-Digitaleingänge
(bauseitig zu liefern)
▪ Außentemperaturfühler (Option)
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig zu liefern)
▪ Sicherheitsthermostat (bauseitig)
▪ Reserveheizung-Fühler (Reserveheizung-
Option)
b ▪ Verbindungskabel
Hochspannungs- ▪ Normaltarif-Netzanschluss
Netzanschluss
▪ Wärmepumpentarif-Netzanschluss
c ▪ Wärmepumpen-Konvektor (optional)
Hochspannungs- ▪ Raumthermostat (Option)
Steuerungssignal
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
▪ Alarmausgang
▪ Umschalter zur Steuerung der externen
Wärmequelle
▪ Raumheizungssteuerung
▪ Reserveheizung-Thermoschutz
Reserveheizung-Anschluss
(Reserveheizung-Option)
d ▪ Stromversorgung
Heizung
Hochspannungs-
Netzanschluss
(werkseitig montiertes
Kabel)
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
4.5.2 So schließen Sie die
Hauptstromversorgung an
1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif-Netzanschluss
4 Installation
für Wärmepumpentarif-
verwendet als
+
für Anti-Legionellen-
Installationsanleitung
