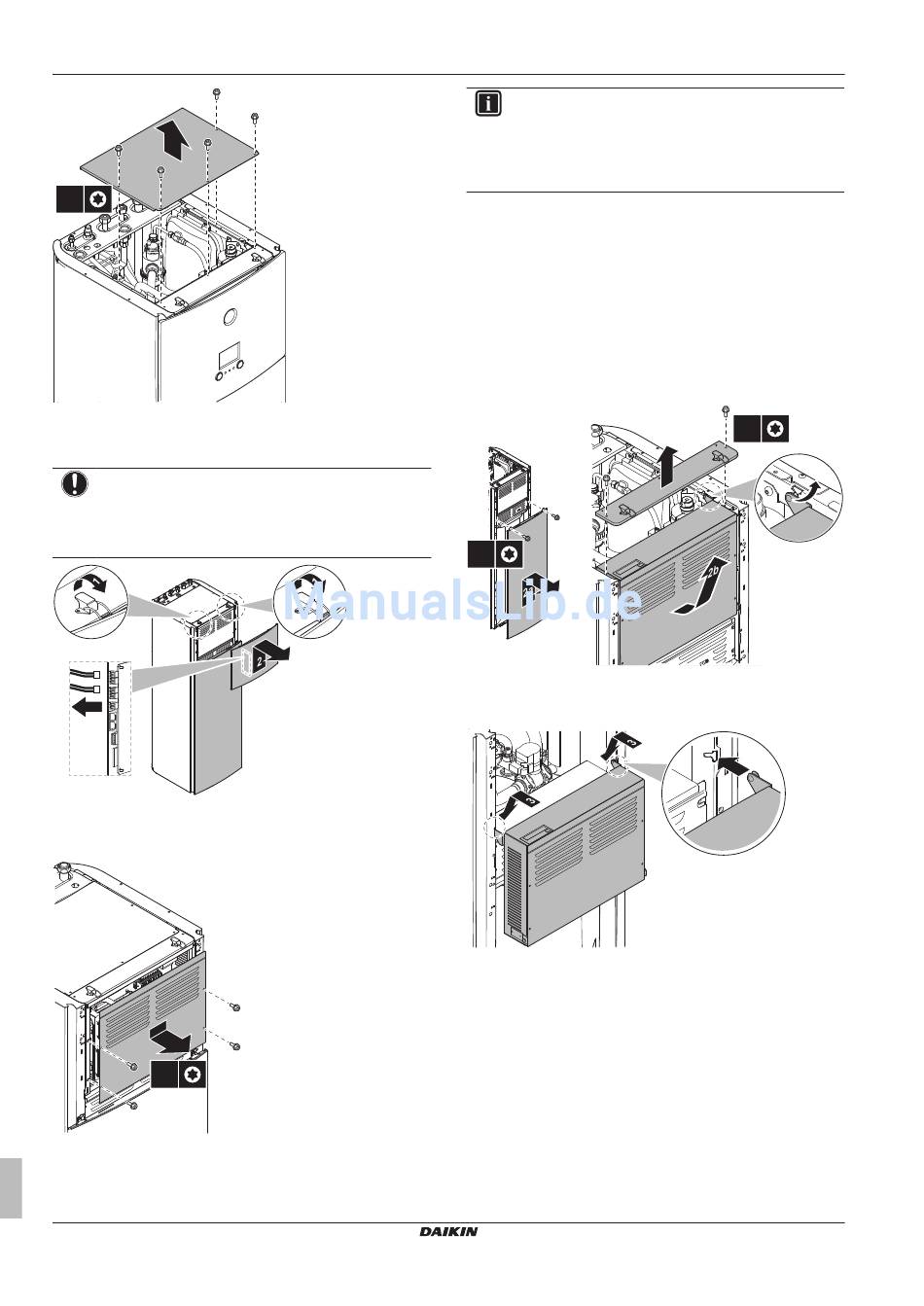

4 Installation
5×
T25
2 Nehmen Sie die obere Frontblende ab. Öffnen Sie die
Scharniere an der Oberseite und schieben Sie die obere
Blende nach oben.
HINWEIS
Wenn Sie die obere
Bedieneinheit abnehmen, trennen Sie auch die Kabel an
der Rückseite der Bedieneinheit innerhalb der Frontblende,
um eine Beschädigung zu vermeiden.
3
4.1.2 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
4×
T25
Installationsanleitung
8
Frontblende mit integrierter
INFORMATION
In diesem Handbuch sind nur Anweisungen zum Öffnen
des oberen Schaltkastens
Schaltkasten enthält Hochspannungsverbindungen und -
komponenten und muss nur während der Wartung geöffnet
werden.
4.1.3 So öffnen Sie den Schaltkasten des
Innengeräts
Während der Montage benötigen Sie Zugang zum Inneren des
Innengeräts. Verlegen Sie für einen einfacheren Zugang auf die
Vorderseite den Schaltkasten am Gerät wie folgt weiter nach unten:
Voraussetzung: Die Frontblende der Bedieneinheit wurde entfernt.
1 Entfernen Sie die obere Abdeckung, die den Schaltkasten an
der Oberseite des Geräts fixiert.
2 Neigen Sie den Schaltkasten nach vorne und heben Sie ihn aus
den Scharnieren heraus.
2×
T25
3 Platzieren Sie den Schaltkasten weiter unten am Gerät.
Verwenden Sie die 2 Scharniere, die sich weiter unten am
Gerät befinden.
4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden. Beachten Sie auch
Sie das Innengerät" auf Seite 4.
2 Schieben Sie das Innengerät
Aufstellungsort.
3 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im
Boden auszugleichen. Die maximal zulässige Abweichung
beträgt 1°.
Daikin Altherma – Geteiltes Niedertemperaturgerät
aufgeführt. Der untere
2×
T25
1
"2.1.2 So bewegen
an den vorgesehenen
EHVH04+08S23DAV
4P499571-1 – 2017.06
