Nötigenfalls entfernen Sie die Abdeckungen oder öffnen Sie sie, um die Arbeiten auszuführen. Siehe
Kapitel 5. Nach getaner Arbeit immer die abgenommenen bzw. geöffneten Abdeckungen wieder
anbringen! Hinweise dazu finden Sie am Ende von Kapitel 7.
Bringen Sie die Abdeckungen auch wieder an, wenn Arbeiten oder Verfahren (für einen
bekannten oder unbekannten Zeitraum) vorübergehend nicht abgeschlossen sind.
12.1 Rückmeldungseinstellungen
Hauptmenü:
Änderungen an den Rückmeldungseinstellungen dürfen nur von qualifiziertem Personal
durchgeführt werden.
ANMERKUNG: Nachdem die beiden Endstellungen eingestellt sind, wird automatisch ein lineares
Rückmeldesignal aktiviert. Siehe § 7.4.

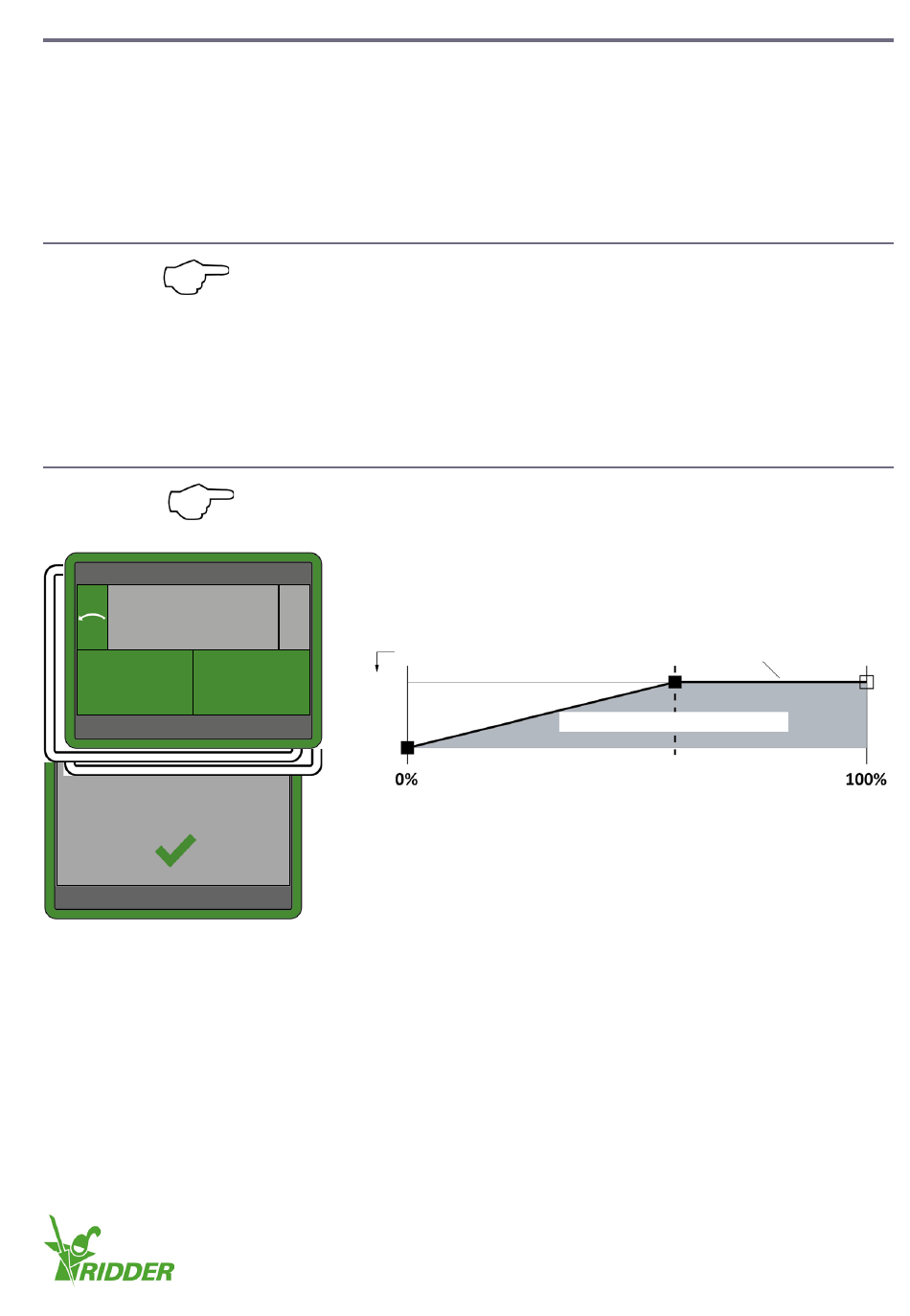

12.1.1 Einstellpunkt: Komplette Rückmeldung (linear)
Hauptmenü:
Einstellpunkt: Komplette Rückmeldung (linear)
Auswählen wie man
Einstellpunkt einstellt
%-wert
Motorsteuerung
Auswahl
Der Einstellpunkt ist auf 66 % eingestellt

12. EINSTELLUNGEN

Einstellungen\ Rückmeldungseinstellungen\
Einstellungen\ Rückmeldungseinstellungen\ Einstellpunkt: Komplette
Rückmeldung (linear)\
Einstellpunkt
Nötigenfalls stellen Sie eine Position (Einstellpunkt) ein, an dem
Sie das vollständige Rückmeldesignal erhalten.
Rückmeldesignal
20 mA
4 mA
Befolgen Sie (nötigenfalls) die Schritte auf dem Kontrollschirm
(CS).
1. Auswählen wie man Einstellpunkt einstellt (Auswahl %-Wert
bzw. Motorsteuerung)
Auswahl %-Wert:
2. Gewünschten %-Einstellpunkt auswählen.
3. Gewünschte Positionseinstellung
Motorsteuerung:
1.
2. Steuerung an die gewünschte Position.
3. Gewünschte Positionseinstellung
T +31 (0)85 237 3000 - E info@ridder.com - I ridder.com
< EINSTELLPUNKT >
<< Endstellungen >>
Verfahren
Ridder – Drive Systems
53
Komplette Rückmeldung
