3.3 Elektrischer Anschluss
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Energieversorgung
ab, bevor Sie mit Arbeiten am Produkt
beginnen.
‐
Stellen Sie sicher, dass die
Energieversorgung nicht versehentlich
wieder eingeschaltet werden kann.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Die Installation muss mit einer
Fehlerstrom-Schutzeinrichtung (RCD)
mit einem Auslösestrom von weniger
als 30 mA ausgestattet sein.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Vergewissern Sie sich, dass der im
Lieferumfang enthaltene Netzstecker
den örtlich geltenden Vorschriften
entspricht.
‐
Der Stecker muss über dasselbe
Schutzleitersystem verfügen wie die
Steckdose. Ist dies nicht der Fall,
verwenden Sie einen geeigneten
Adapter, sofern die örtlich geltenden
Vorschriften dies zulassen.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Stromkabel ohne Stecker müssen
gemäß den örtlich geltenden
Vorschriften an eine Trennvorrichtung
angeschlossen werden, die in die feste
Verkabelung integriert ist.
Der elektrische Anschluss muss von einer
Elektrofachkraft in Übereinstimmung mit
den örtlich geltenden Vorschriften
vorgenommen werden.
Je nach örtlich geltenden Vorschriften
muss eine Pumpe mit einem mindestens
10 m langen Stromkabel verwendet
werden, sofern sie als tragbare Pumpe für
verschiedene Anwendungen eingesetzt
wird.
Vergewissern Sie sich, dass das Produkt für die
am Montageort vorhandene Versorgungsspannung
und -frequenz geeignet ist. Die Spannung und die
Frequenz sind auf dem Typenschild der Pumpe
angegeben.
Die Pumpe muss an einen externen Hauptschalter
angeschlossen werden. Wird die Pumpe nicht in
unmittelbarer Nähe des Schalters eingebaut, muss
der Schalter verriegelbar sein.
Drehstrompumpen müssen an einen externen
Motorschutzschalter angeschlossen werden. Der
Bemessungsstrom des Motorschutzschalters muss
den elektrischen Daten auf dem Typenschild der
Pumpe entsprechen.
Wenn ein Niveauschalter an die Drehstrompumpe
angeschlossen ist, muss der Motorschutzschalter
magnetisch betätigt werden.
Einphasige und Drehstrompumpen verfügen über
einen Thermoschalter und benötigen keinen
zusätzlichen Motorschutz. Eine Ausnahme stellt die
UNILIFT KP 350, 3 x 200 V, 50 Hz, dar, die an einen
Motorschutzschalter angeschlossen werden muss.
Bei Überlastung des Motors wird die
entsprechende Pumpe automatisch
abgeschaltet. Nach dem Abkühlen auf die
Normaltemperatur schaltet sich der Motor
automatisch wieder ein.

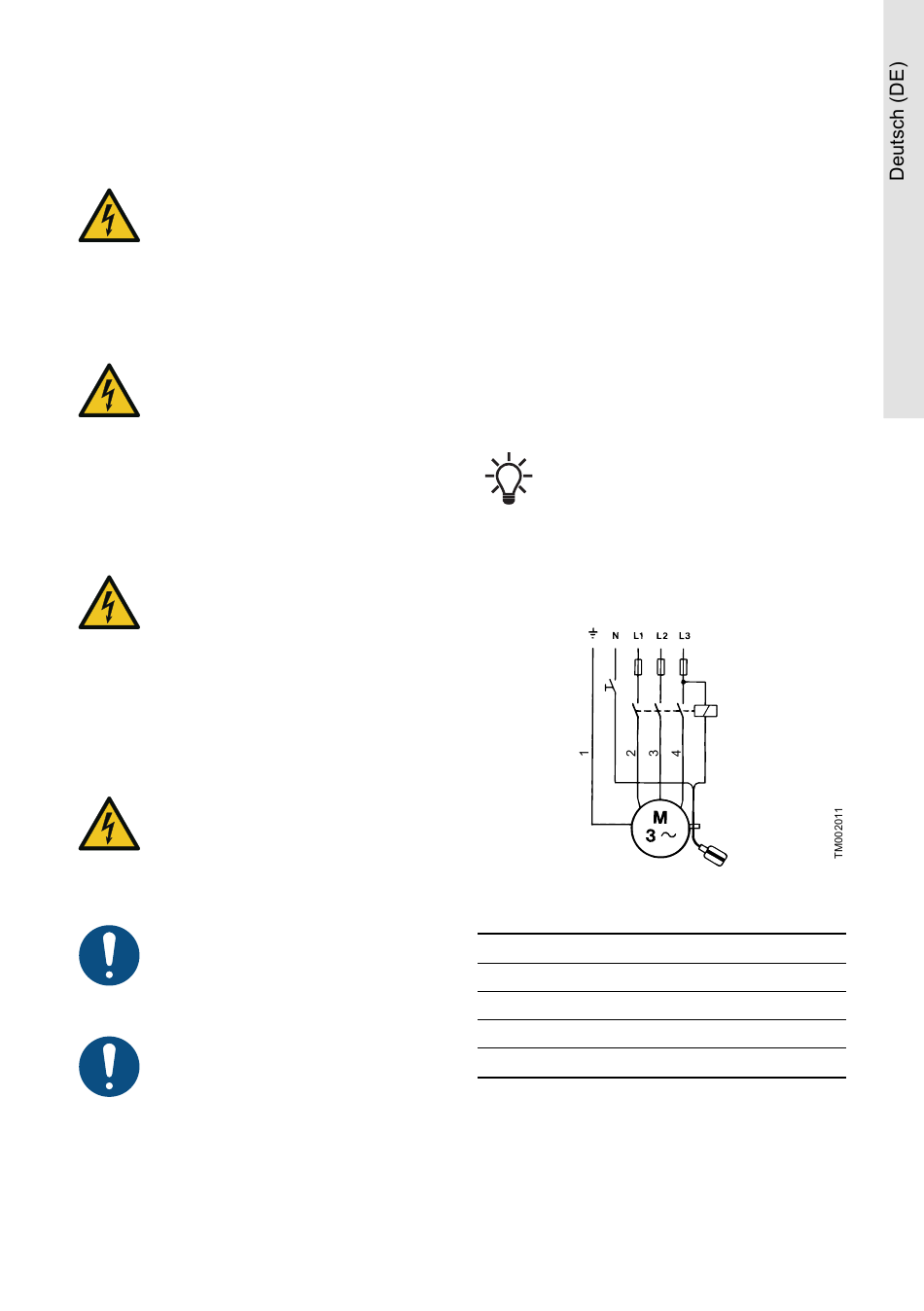

Drehstrompumpen mit Schwimmerschalter (UNILIFT
KP-A) müssen über ein Schütz an die
Stromversorgung angeschlossen werden. Siehe die
Abbildung unten.
Schaltplan
Pos. Beschreibung
1 Gelb und grün
2 Grau
3 Braun
4 Schwarz
