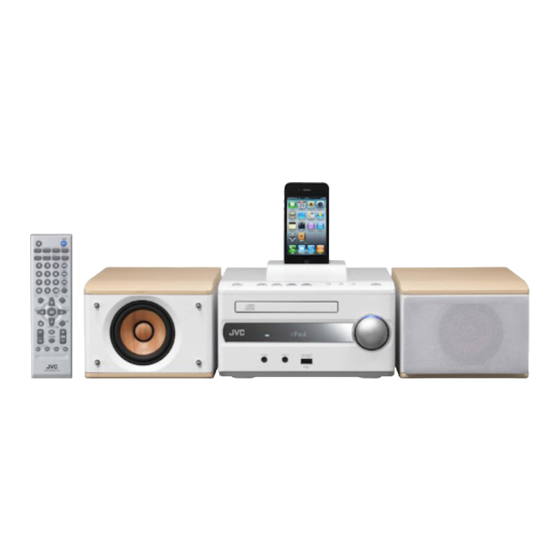

JVC EX-S1B Anweisungen

Wie dieses Handbuch zu lesen ist
• Dieses Handbuch erklärt die Bedienung unter
Verwendung der Fernbedienung. Einige Tasten
am Hauptgerät entsprechen denen der
Fernbedienung. In diesem Fall können Sie jede
der beiden Tasten verwenden.
KOMPAKT-KOMPONENTEN-SYSTEM
• Einige Darstellungen in diesem Handbuch
wurden zur Verdeutlichung vereinfacht oder
EX-S1B
übertrieben dargestellt.
• Selbst bei korrekter Befolgung der Anleitungen in
—Besteht aus CA-EXS1B und SP-EXS1B
diesem Handbuch können abhängig von der
Disc/Datei die tatsächlich erzielten Ergebnisse
EX-S1M
von den beschriebenen abweichen.
• Einige Funktionen können Sie auch anders als in
—Besteht aus CA-EXS1M und SP-EXS1M
diesem Handbuch beschrieben verwenden.
• „iPod" steht in diesem Handbuch für iPod, iPhone
und iPod touch. Wobei „iPhone" oder „iPod touch"
in diesem Handbuch jeweils ein iPhone oder iPod
touch bedeuten.
• Wenn dieses Handbuch MP3 oder WMA erklärt,
werden „Datei", „Track" und „Lied" mit der
gleichen Bedeutung verwendet.
Wir danken Ihnen für den Kauf eines JVC Produkts. Automatische Stromsparfunktion
Wenn in bestimmten Situationen 30 Sekunden lang
ANWEISUNGEN
kein Betrieb ausgeführt wird, stellt diese Funktion
automatisch das System aus. Zuerst wird die
Funktion aktiviert. Weitere Informationen zur
[E]
1210SKMMODJMM Funktion finden Sie auf Seite 4.
GE
©2010 Victor Company of Japan, Limited
ACHTUNG — Korrekte Belüftung
Stellen Sie die Geräte zur Vermeidung der Gefahr von Stromschlägen und Bränden und zum Schutz vor
Beschädigung wir folgt auf:
Oberseite/Vorderseite/
Rückseite/Seitenflächen: Innerhalb der durch folgende Abmessungen festgelegten Bereiche dürfen keine
Gegenstände platziert werden.
Unterseite: Stellen Sie das Gerät auf eine ebene Fläche. Sorgen Sie für adäquate Belüftung, indem
Sie das Gerät auf einen Ständer mit einer Höhe von 10 cm oder mehr platzieren.
Sorgen Sie zudem für eine bestmögliche Belüftung.
Vorderansicht Seitenansicht
Vorderseite
Lautsprecher Hauptgerät Lautsprecher Hauptgerät
Referenz
Hinweise zur Bedienung Hinweise zur Handhabung
■ Wichtige Warnhinweise
Geeignete Standorte für dieses System
Installation des Systems
Stellen Sie das System nicht an folgenden
• Wählen Sie einen Ort aus, der eben, trocken und
Standorten auf:
weder zu heiß noch zu kalt ist mit Temperaturen
• An einer Stelle, die hoher Feuchtigkeit oder Staub
zwischen 5°C und 35°C.
ausgesetzt ist
• Lassen Sie ausreichend Platz zwischen dem
• Auf einer unebenen oder instabilen Oberfläche
System und dem Fernsehgerät.
• In der Nähe einer Heizquelle
• Verwenden Sie das System nicht an einem Ort,
• In der Nähe eines Computers, fluoreszierenden
der Vibrationen ausgesetzt ist.
Lichts oder anderer elektrischer Geräte
• In einem kleinen Raum ohne ausreichende Belüftung
Netzkabel
• An einer Stelle, die direktem Sonnenlicht
• Berühren Sie das Netzkabel niemals mit feuchten Händen!
ausgesetzt ist
• Während das Netzkabel in der Steckdose
• An einer Stelle, die exzessiver Kälte ausgesetzt ist
eingesteckt ist, wird stets eine geringe
• An einer Stelle, die starken Vibrationen ausgesetzt ist
Energiemenge verbraucht.
• In der Nähe eines Fernsehgeräts, einem anderen
• Erfassen Sie das Netzkabel beim Trennen von der
Verstärker oder Tuner
Steckdose niemals am Kabel, sondern stets am Stecker.
• In der Nähe einer Magnetquelle
So vermeiden Sie Fehlfunktionen des Systems
ACHTUNG
• Im Inneren des Geräts befinden sich keine vom
• Die Betriebstemperatur dieses Systems beträgt 5°C
Benutzer zu wartenden Teile. Ziehen Sie bei
bis 35°C. Die Verwendung bei Temperaturen
Problemen den Netzstecker, und wenden Sie sich
außerhalb dieses Bereichs kann eine Fehlfunktion
an Ihren Händler.
zur Folge haben oder dem System schaden.
• Führen Sie keine metallischen Gegenstände in
das System ein.
Kondensation
■ Sicherheitshinweise
Unter folgenden Bedingungen ist möglicherweise,
aufgrund von Kondensation an der Linse des Systems,
Vermeiden Sie Feuchtigkeit, Wasser und Staub
die Verwendung dieses Systems beeinträchtigt:
Stellen Sie das System nicht an feuchten oder
• Wenn Sie gerade eine Heizquelle zur Beheizung
staubigen Orten auf.
des Raums eingeschaltet haben
• Bei Aufstellung des Systems in einem Bereich mit Vermeiden Sie hohe Temperaturen
hoher Luftfeuchtigkeit
Setzen Sie das System nicht direktem Sonnenlicht
• Bei Umstellen des Systems von einer kalten an
aus, und stellen Sie es nicht in der Nähe von
eine warme Stelle
Heizquellen auf.
Wenn sich Kondensation bildet, lassen Sie das
Bei Abwesenheit
System eingeschaltet und warten Sie etwa 1 bis 2
Stunden, bevor Sie das System weiter verwenden. Wenn Sie verreisen oder aus anderen Gründen längere
Zeit nicht anwesend sind, ziehen Sie den Netzstecker.
Reinigen des Systems
Blockieren Sie nicht die Belüftung
Bei Verschmutzung des Bedienfelds wischen Sie es mit
Das Blockieren der Lüftung kann dem System schaden.
einem weichen, trockenen Tuch ab. Bei starker
Pflege des Gehäuses
Verschmutzung des Bedienfelds wischen Sie es mit
Verwenden Sie zur Reinigung des Systems ein
einem feuchten Tuch ab, das mit einer kleinen Menge
weiches Tuch, und folgen Sie den relevanten
eines neutralen Reinigers getränkt ist. Wischen Sie
Anweisungen zur Verwendung von chemisch
danach noch einmal mit einem trockenen Tuch über.
beschichteten Tüchern. Verwenden Sie kein Benzol,
Verdünner oder andere organische Lösungsmittel,
ACHTUNG
einschließlich Desinfektionsmittel. Diese Mittel
• Wischen Sie das Bedienfeld niemals mit können zu Verformungen oder Verfärbungen führen.
Verdünner, Benzol oder anderen chemischen
Bei Eindringen von Wasser in das System
Mitteln ab. Sprühen Sie nie Insektizide auf das
Schalten Sie das System aus, und ziehen Sie den
Bedienfeld. Dies kann zu Farbveränderungen und
Netzstecker. Wenden Sie sich an Ihren Händler. Die
Schäden an der Oberfläche führen.
Verwendung des Systems in diesem Zustand kann einen
Brand verursachen oder zu einem Stromschlag führen.
Spezifikationen
Hauptgerät (CA-EXS1B/CA-EXS1M) Lautsprecher (SP-EXS1B/SP-EXS1M)
Allgemein • Typ: 1-Wege-Bassreflextyp
• Stromquelle: AC 230 V , 50 Hz • Lautsprechertreiber: 8,0 cm Holzkern
• Stromverbrauch (in Betrieb): 24 W
• Impedanz: 4 C
• Stromverbrauch (in Standby): 0,50 W oder
• Leistungskapazität: 20 W
weniger • Abmessungen (B x H x T) [einschließlich
• Abmessungen (B x H x T) [einschließlich
vorstehende Teile]: 155 mm x 122 mm x 236 mm
vorstehende Teile]: 214 mm x 136 mm x 263 mm Gewicht (1 Lautsprecher): 2,0 kg
•
• Gewicht: 2,3 kg
Mitgeliefertes Zubehör
Verstärker
• Ausgabeleistung: 20 W + 20 W bei 4 Ω • Fernbedienung x 1
(1 kHz, THD 10 %)
• Batterien x 2
• FM-Antenne x 1
USB
• AM-Peilantenne x 1
• Kompatibel mit USB 2.0 Full-Speed
• Kompatibles Gerät: USB-Massenspeichergerät • Lautsprecherkabel x 2
• Kompatibles Dateisystem: FAT16, FAT32
• Ausgabeleistung: DC 5 V 500 mA
iPod
• Ausgabeleistung: DC 5 V 500 mA
• Video-Ausgabe: Komposit
Tuner
• FM-Frequenz: 87,50 MHz – 108,00 MHz
• AM-Frequenz: 522 kHz – 1 629 kHz
Die Designs und die Spezifikationen können ohne Hinweis geändert werden.
Einsetzen der Batterien in die Fernbedienung
R03 (UM-4)/AAA (24F) Typ
Trockenzellbatterie (mitgeliefert)
• Ersetzen Sie bei nachlassender Reichweite oder Wirksamkeit der Fernbedienung beide Batterien.
LVT2169-005A
– 1 –
Hinweise für Discs/Dateien/iPod Geräten
Zur Wiedergabe geeignete Disc-/Dateitypen • Dieses System erkennt bis zu 255 Gruppen und
9999 Tracks auf einem USB-Gerät. Dieses
System erkennt auch bis zu 255 Tracks in einer
1 2 2
Zur Wiedergabe CD * , CD-R * , CD-RW * Gruppe. (Für MP3 oder WMA-Dateien)
geeignete Discs • JVC übernimmt keine Haftung für Datenverluste
auf dem USB-Gerät bei Verwendung dieses
Zur Wiedergabe MP3 * 3 , WMA * 3
Systems.
geeignete Dateien
Handhabung der Discs
*1 Eine CD kann wiedergegeben werden, wenn
das „COMPACT Disc"-Logo auf der Verpackung
• Verwenden Sie keine Discs mit nicht
aufgedruckt ist.
standardmäßiger Form.
*2 Eine CD-R/CD-RW, die im Audioformat CD
• Verwenden Sie keine Discs mit Klebstoff, Stickern
(CD-DA) aufgenommen wurde, ist abspielbar.
oder Aufklebern.
*3 Es wird eine MP3 oder WMA Datei, die mit einer
Abtastfrequenz von 44,1 kHz aufgenommen
Abspielbare iPod-Typen
wurde und einer Übertragungsrate von 128 KBit/s
empfohlen.
Made for (Kompatibler iPod)
Durch die Wiedergabe von anderen als den oben
iPod nano (6te Generation)
genannten Discs/Dateien kann ein solcher Ton
generiert werden, dass die Lautsprecher
iPod nano (5te Generation)
beschädigt werden können.
iPod nano (4te Generation)
Einige Discs können eventuell aufgrund ihrer
iPod nano (3te Generation)
Eigenschaften, Aufnahmebedingungen oder durch
Schäden oder Verschmutzungen nicht
iPod nano (2te Generation)
wiedergegeben werden. Aus ähnlichen Gründen
iPod nano
werden einige Dateinamen möglicherweise nicht
korrekt wiedergegeben.
iPod touch (4te Generation)
Einige USB-Geräte werden möglicherweise nicht
iPod touch (3te Generation)
von diesem System erkannt. Dieses System kann
iPod touch (2te Generation)
keine Dateien wiedergeben, deren Datenvolumen
höher als 2 Gigabytes oder deren
iPod touch
Datentransferrate höher als 2 MBit/s ist.
iPod (4te Generation)
Eine Disc, die im „Paket-Schreib"-Format (UDF-
iPod classic
Format) aufgenommen wurde, ist nicht abspielbar.
Die Tag-Information (Version 1/2) auf einem MP3 iPod photo (4te Generation)
oder einer WMA-Datei kann angezeigt werden.
iPod video (5te Generation)
DRM (Digital Rights Management) Dateien können
iPod mini (2te Generation)
nicht wiedergegeben werden.
iPod mini
■ Hinweise zu Dateien, die auf einem angeschlossenen
iPhone 4
USB-Gerät aufgenommen wurden
iPhone 3GS
• Deaktivieren Sie die Sicherheitsfunktion des
iPhone 3G
USB-Geräts.
• Verwenden Sie keinen USB-Hub.
iPhone
• Trennen Sie das USB-Gerät nach Ende der
*1 Nur für Standbild
Wiedergabe, oder schalten Sie dieses System aus.
• Stellen Sie die Lautstärke dieses Systems auf *2 Nur auf dem Bildschirm des iPods sichtbar
Minimum, wenn Sie ein USB-Gerät anschließen • Wenn der iPod nicht richtig wiedergegeben
oder trennen.
werden kann, aktualisieren Sie die Software des
• Dieses System erkennt bis zu 255 Gruppen und
iPods auf die neueste Version. Einzelheiten dazu
511 Tracks auf einer Disc. Das System erkennt
finden Sie auf der Webseite von Apple <http://
auch bis zu insgesamt 512 Gruppen und Dateien
www.apple.com>.
auf einer Disc. (Für MP3 oder WMA-Dateien)
– 3 –
Anschlüsse
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
Anschließen der Basisbestandteile
AM EXT
AM LOOP
FM 75 C
COAXIAL
ANTENNA
R L
An eine
Wechselstromquelle
Anschließen der Lautsprecher
Lautsprecherkabel Lautsprecherkabel
(mitgeliefert) (mitgeliefert)
Ohne schwarzen Ohne schwarzen
Strich Strich
Mit einem Mit einem
schwarzen Strich schwarzen Strich
R L
Hauptgerät
(Rückansicht)
Rechter Lautsprecher Linker Lautsprecher
(Rückansicht) (Rückansicht)
ACHTUNG
• NICHT mehr als einen Lautsprecher an jedem
Anschluss anschließen.
• Der Leiter der Lautsprecherkabel darf NICHT mit den
metallischen Teilen des Systems in Berührung kommen.
• Die mitgelieferten Lautsprecher sind nicht
magnetisch abgeschirmt. Wenn Sie die Lautsprecher
in der Nähe eines Fernsehgeräts aufstellen, lassen
Sie ausreichend Abstand zwischen dem
Lautsprecher und dem Fernseher, damit keine
Farbunregelmäßigkeiten im Fernsehgerät auftreten.
HINWEIS
• Nachdem Sie das Netzkabel herausgezogen haben, kann es sein, dass die [STANDBY] Lampe noch etwa
für 40 bis 50 Sekunden eingeschaltet ist.
Fehlersuche
Problem Mögliche Ursache
Das Hauptgerät schaltet sich Die automatische
plötzlich ab. Stromsparfunktion ist
aktiviert.
Es wird kein Ton Falscher Anschluss.
wiedergegeben.
Die Kopfhörer sind
angeschlossen.
Der Ton ist gedämpft.
Die Fernbedienung Die Batterien sind schwach.
funktioniert nicht.
Ein Radiosender wird durch Die Antenne ist nicht korrekt
Rauschen gestört oder kann angeschlossen.
Audio Video
nicht empfangen werden.
* 1
Eine Disc kann nicht Die Disc liegt verkehrt herum
wiedergegeben werden. im Schacht.
Die Disc kann nicht Der Disc-Auswurf ist
ausgeworfen werden. gesperrt.
―
Das Hauptgerät erkennt kein Das USB-Gerät ist nicht
―
USB-Gerät. korrekt angeschlossen.
Ein iPod kann nicht Der Dock-Adapter ist mit
angeschlossen werden. dem iPod nicht kompatibel.
Das Hauptgerät erkennt den Falscher Anschluss.
iPod nicht.
―
Der iPod kann vom
Hauptgerät aus gesteuert
* 1, * 2
werden.
Das Hauptgerät lädt den
Es wird „CHARGE OFF"
iPod nicht auf.
―
ausgewählt.
―
Lizenz und Warenzeichen
• Microsoft und Windows Media sind registrierte Warenzeichen oder Warenzeichen der Microsoft
Corporation in den vereinigten Staaten und/oder anderen Ländern.
• "Made for iPod" and "Made for iPhone" mean that an electronic accessory has been designed to connect
specifically to iPod or iPhone, respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device or its compliance with
safety and regulatory standards. Please note that the use of this accessory with iPod or iPhone may affect
wireless performance.
• iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc., registered in the U.S.
and other countries.
Stellen Sie sicher, dass Sie vor dem Trennen des Netzkabels F drücken, um das Gerät auszuschalten.
Anschließen optionaler Geräte
Anschließen der Antennen
AUSGANG
Wenn Sie die Antenne in der Nähe eines
Fensters aufstellen, kann ein guter
Radioempfang erreicht werden. Hauptgerät
(Ansicht von oben)
Auswahl des Video-Ausgangs
■ Wenn das Hauptgerät ausgeschaltet und kein iPod angeschlossen ist
Drücken Sie [MEMORY].
• Jedes Mal wenn Sie [MEMORY] drücken, schaltet die Einstellung zwischen „V.OUT ON" und „V.OUT OFF" um.
Weiß
Schwarz
• Wählen Sie „V.OUT ON", um ein Bild in einem iPod oder auf dem Bildschirm des Fernsehers zu sehen.
• Wählen Sie „V.OUT OFF", um ein Bild in einem iPod oder auf dem Bildschirm des iPods zu sehen.
AM-Peilantenne (mitgeliefert)
Drehen Sie die
AM-Peilantenne, um
die beste Position für
den Radioempfang
zu finden.
FM-Antenne (mitgeliefert)
Ziehen Sie die Antenne zur
besten Position für den
Kopfhörer-Ausgang
Radioempfang aus.
Einstellung der AM-Peilantenne
Stereo-Minianschluss für Kopfhörer
(nicht mitgeliefert)
HINWEIS
• Das Kabel der AM-Peilantenne muss um
den Rahmen der AM-Peilantenne
Tasten/Lampen oben am Hauptgerät
gewickelt bleiben. Andernfalls könnte die
Die Tasten mit den gleichen Markierungen sind auch auf der Fernbedienung. Eine Erklärung zu den
Effektivität und die Empfindlichkeit der
AM-Peilantenne beeinträchtigt sein. Hauptfunktionen der Tasten finden Sie auf Seite 5.
• Bei schlechtem FM-Empfang schließen Sie
statt der der mitgelieferten FM-Antenne
eine Außen-FM-Antenne mit koaxialem
Konverter an, der mit 75 Ω kompatibel ist.
STANDBY
– 2 –
Einstellungen
Einstellung der Tiefen/Höhen
Mögliche Lösung Referenz-
seite
1
Drücken Sie wiederholt auf [BASS/
Löschen Sie die 4
TREBLE], um „BASS" oder „TREBLE"
automatische
auszuwählen.
Stromsparfunktion.
2
Schließen Sie alle Kabel 2 Drücken Sie wiederholt [VOL +] oder
korrekt an. [VOL –] auf der Fernbedienung, um die
Tonqualität einzustellen.
Entfernen Sie die Kopfhörer. 2
• Die einstellbare Tonqualität geht von –5 bis +5.
Stellen Sie den Ton wieder 5
Einstellen der Uhr
her.
Ersetzen Sie die Batterien. 1
1
Drücken Sie [CLOCK/TIMER], um die
Uhr anzeigen zu lassen.
Schließen Sie die Antenne 2, 6
korrekt an.
Legen Sie die Disc mit der ―
2
Verwenden Sie 2, 3oder die Zifferntasten
bedruckten Oberfläche nach
oben in den Disc-Schacht. und [ENTER], um die Stunde, Minute und
den Wochentag auszuwählen.
Heben Sie die Sperre für den 8
• Die Uhr startet mit 0 Sekunden ab der
Disc-Auswurf auf.
eingestellten Minute.
Trennen Sie das USB-Gerät ―
HINWEIS
ab und dann drücken Sie es
fest ganz hinein.
• Beim Einstellen der Uhr können Sie zum
vorherigen Schritt zurückkehren, indem Sie
Schließen Sie einen Dock- 7, 8
[CANCEL] drücken. Um die Einstellung zu
Adapter richtig an, der mit
beenden, drücken Sie [CLOCK/TIMER].
dem iPod kompatibel ist.
• Um die Uhr einzustellen, zeigen Sie durch
Schließen Sie einen iPod,
wiederholtes Drücken von [CLOCK/TIMER] die Uhr
Dock-Adapter und den an. Der verbleibende Schritt entspricht Schritt 2.
Verbinder am Hauptgerät an. • Um die Uhr anzeigen zu lassen, drücken Sie
wiederholt [DISP].
• Die Uhr geht pro Monat etwa 1 Minute nach oder vor.
• Bei gezogenem Netzkabel geht die Uhreneinstellung verloren.
Wählen Sie „CHARGE ON". 8
Wiedergeben von Quellen von externen Geräten
Wiedergeben von Quellen von externen Geräten
1
Drücken Sie wiederholt [TUNER/AUDIO
IN] um „AUDIO IN" auszuwählen.
• Das Gerät, das am [AUDIO IN]-Anschluss
angeschlossen ist, wird als Quelle gewählt.
2
Starten Sie die Wiedergabe auf dem
angeschlossenen Gerät.
HINWEIS
• Stellen Sie vor dem Anschließen oder Trennen
eines externen Geräts die Lautstärke des
Systems auf ein Minimum.
– 4 –
Anschließen eines Fernsehers
Sie können ein Video oder ein Standbild
von einem iPod zu einem Fernsehgerät mit
einer Komposit-Verbindung wiedergeben.
EINGANG
Komposit-Videokabel
(nicht mitgeliefert)
EINGANG
Stereo-Minianschluss-Kabel
(nicht mitgeliefert)
AUSGANG
Tragbarer, digitaler Audioplayer
oder anderes Audiogerät
EX-S1
Ändern der Helligkeit des Display-Fensters
Drücken Sie wiederholt [DIMMER] .
• Bei jedem Drücken von [DIMMER] ändert sich die
Helligkeit auf „DIMMER 1", „DIMMER 2" oder
„DIMMER OFF".
Automatische Stromsparfunktion
Das Hauptgerät schaltet sich automatisch aus,
wenn eine der folgenden Situationen 30 Minuten
lang anhält:
• Wenn „CD" oder „USB" ausgewählt und eine
Disc/Datei angehalten wurde
• Wenn „FM" oder „AM" ausgewählt wurde und die
„TUNED"-Anzeige ausgeschaltet ist
• Wenn „iPod" oder „AUDIO IN" ausgewählt wurde
und nichts angeschlossen ist
• Wenn die Lautstärke auf 0 steht
Die ursprüngliche Einstellung dieser Funktion ist
„APS SET" (aktiviert).
Aktivierung/Löschen der
automatischen Stromsparfunktion.
Drücken Sie [APS].
• Jedes Mal wenn Sie [APS] drücken, ist die
Funktion aktiviert oder gelöscht. (Das Display
schaltet zwischen „APS SET" und „APS
CANCEL" um.)
Ausführung der automatischen
Stromsparfunktion.
• Wenn eine der oben genannten Situationen
auftritt, beginnt die „A.P.S."-Anzeige zu blinken.
• 30 Sekunden bevor das Hauptgerät ausgeschaltet
wird, beginnt „APS STANDBY" zu blinken.
• Wenn 30 Minuten lang kein Betrieb ausgeführt wird,
schaltet sich das Hauptgerät automatisch aus.
Auswählen der Signalverstärkung
Sie können die Signalverstärkung vom [AUDIO IN]-
Anschluss auswählen.
■ Wenn „AUDIO IN" als Quelle ausgewählt
wurde
Drücken Sie wiederholt [MEMORY].
• Jedes Mal, wenn Sie [MEMORY] drücken, ändert
sich die Einstellung der Signalverstärkung in 3
Stufen.
