4 Anschluss

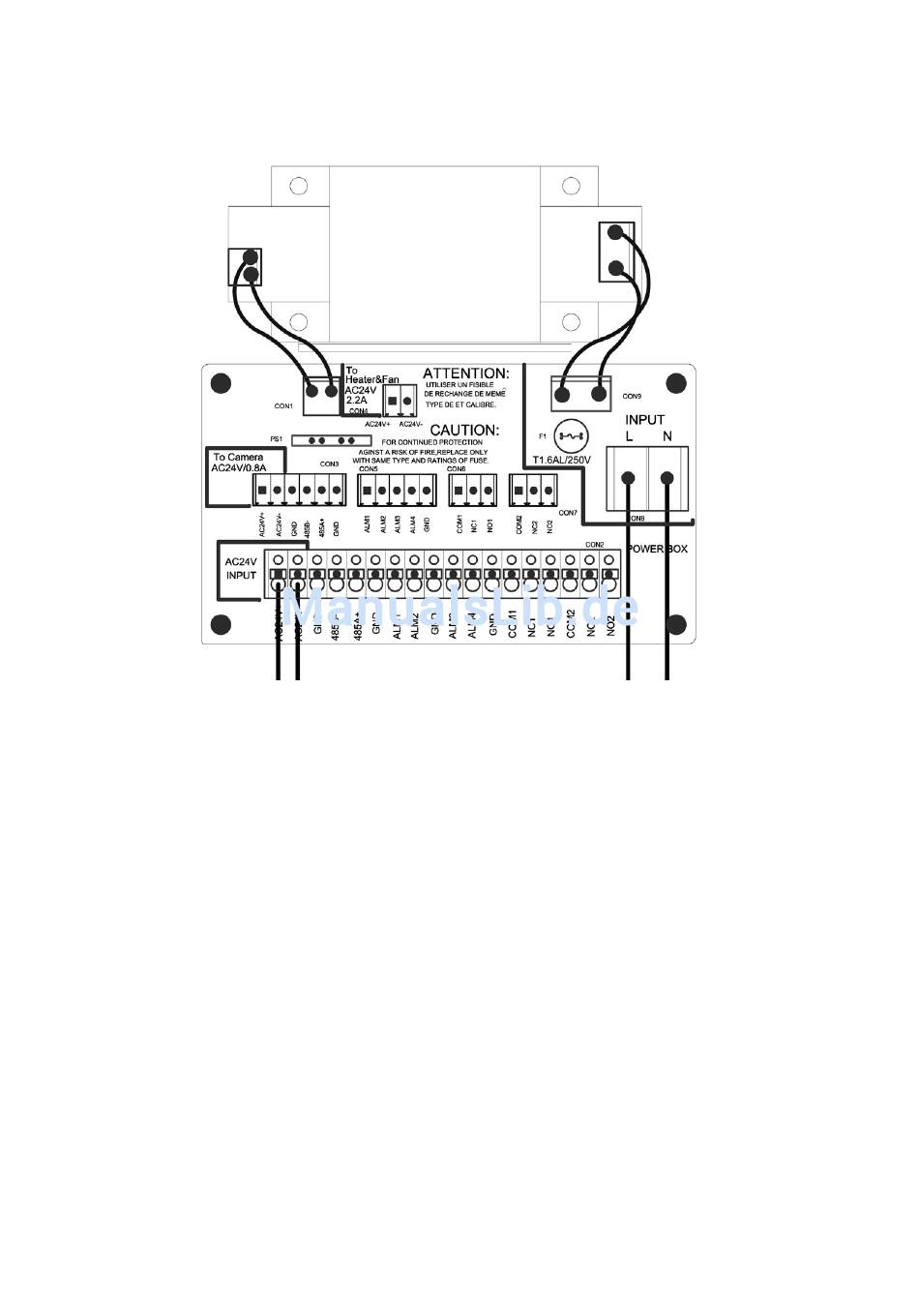

4.1 Anschlussbox eDC-AKS1, # 74125
nicht.belegt./.not.connected
COn4:.für.eine.Heizung.und.einen.Lüfter.mit.4VAC
COn3, COn5, COn6, COn7:.zur.Dome-Kamera
COn2:.für.externen.Anschluss
COn8:.zum.Anschluss.der.Netzversorgung.(30VAC)
VORSICHT: Als netzkabel ein für Außenanwendungen gesetzlich
zugelassenes Kabel verwenden.
Mindestanforderungen an die Leiter: 0,75mm
Hinweis: Für die Anschlüsse an der Klemmleiste den Knopf drücken
und gedrückt halten, und das Kabel in das Loch unter dem
Knopf einführen. nach Loslassen des Knopfs vorsichtig am
Kabel ziehen, um zu prüfen, ob es sicher angeschlossen ist.
Zum Lösen eines Kabels den Knopf über dem Kabel
drücken und halten und das Kabel herausziehen.
Hinweis: Den BnC-Anschluss an einer sicheren Stelle platzieren, um
keinen Kurzschluss zu verursachen.
4 Connection
4.1 Connection Box eDC-AKS1, # 74125
COn4:.for.one.heater.and.one.fan.with.4VAC
COn3, COn5, COn6, COn7:.to.the.dome.camera
COn2:.for.external.connectiion
COn8:.for.AC.line.connection.(30VAC)
CAUTIOn: Power input cable uses suitable product to national
Requirement be outdoor.
, 18AwG Minimum conductor size: 0,75mm
2
nOTe: To male connections on the Connector Strip, press and hold
the button and insert the wire in the hole below the button.
After releasing the button, tug gently on the wire to make
certain it is connected.
To disconnect a wire, press and hold the button above the
wire and pull out the wire.
nOTe: Place the BnC connector at the safe position not to make a
short circuit.
6
Eingangsleitung.AC./.Input.AC.Line
, 18AwG
2
