6
ELS-Setup (Erweiterter Lastsensor)
Erweiterte Lastsensoren, kurzELS, sind intelligente Geräte, die zur Erfassung von Lastmesswerten für den OmniTest-
Prüfstand verwendet werden. Alle Kalibrierungsinformationen werden auf der einzelnen Kraftmessdose gespeichert, so dass
sie von System zu System übertragen werden können und die Kalibrierung ohne Benutzereingabe erfolgt.
Diese Kraftmessdosen sind in verschiedenen Größen und Ausführungen erhältlich, um den individuellen Prüfanforderungen
am besten gerecht zu werden. Einzelheiten zu Erfassungsrate und Genauigkeit finden Sie in den Spezifikationstabellen.
6.1
Montage eines ELS an ein OmniTest 0.5, 1.0, 2.5 und 5
(Schwalbenschwanzhalterung)

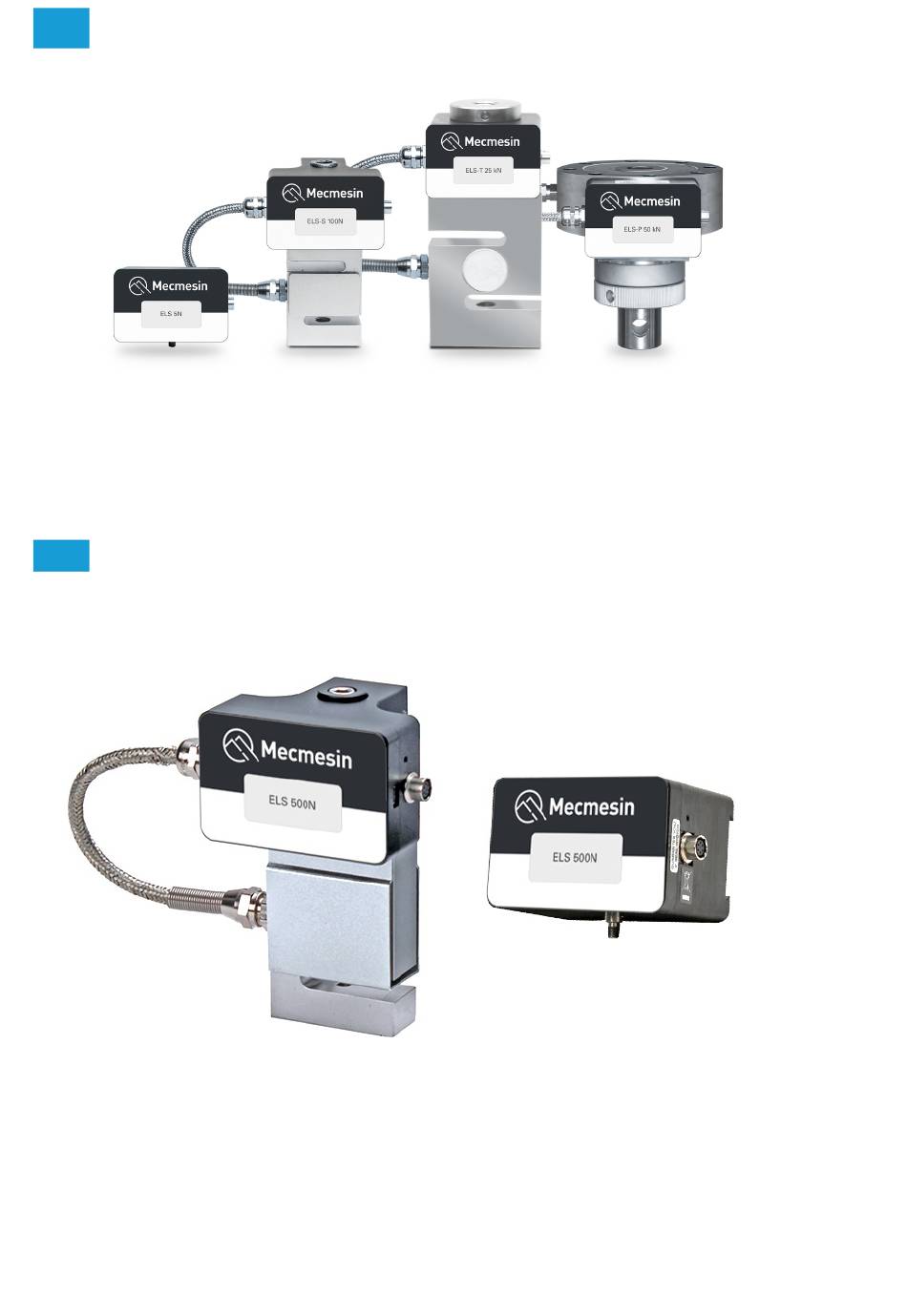

Diese OmniTest-Modelle verfügen über eine Schwalbenschwanzhalterung, die an der beweglichen Traverse befestigt ist und
sowohl mit ELS- (rechts in der Abbildung unten) als auch mit ELS-S-Wägezellen (links in der Abbildung unten) verwendet
werden kann.
Die Kraftmessdosen der Serie ELS haben ein Gehäuse, das eine interne Kraftmessdose enthält, während die Kraftmessdosen
der Serie ELS 'S' eine 'S'-Balken-Kraftmessdose haben, die extern unter dem Gehäuse montiert ist.
Um die ELS an den Prüfstand zu montieren, schieben Sie die Wägezelle seitlich auf den Schwalbenschwanz und ziehen die
Madenschraube (unten rot eingekreist), die sich im Schwalbenschwanz befindet, mit einem geeigneten Sechskantschlüssel
fest.
17
