5 Gerätebeschreibung

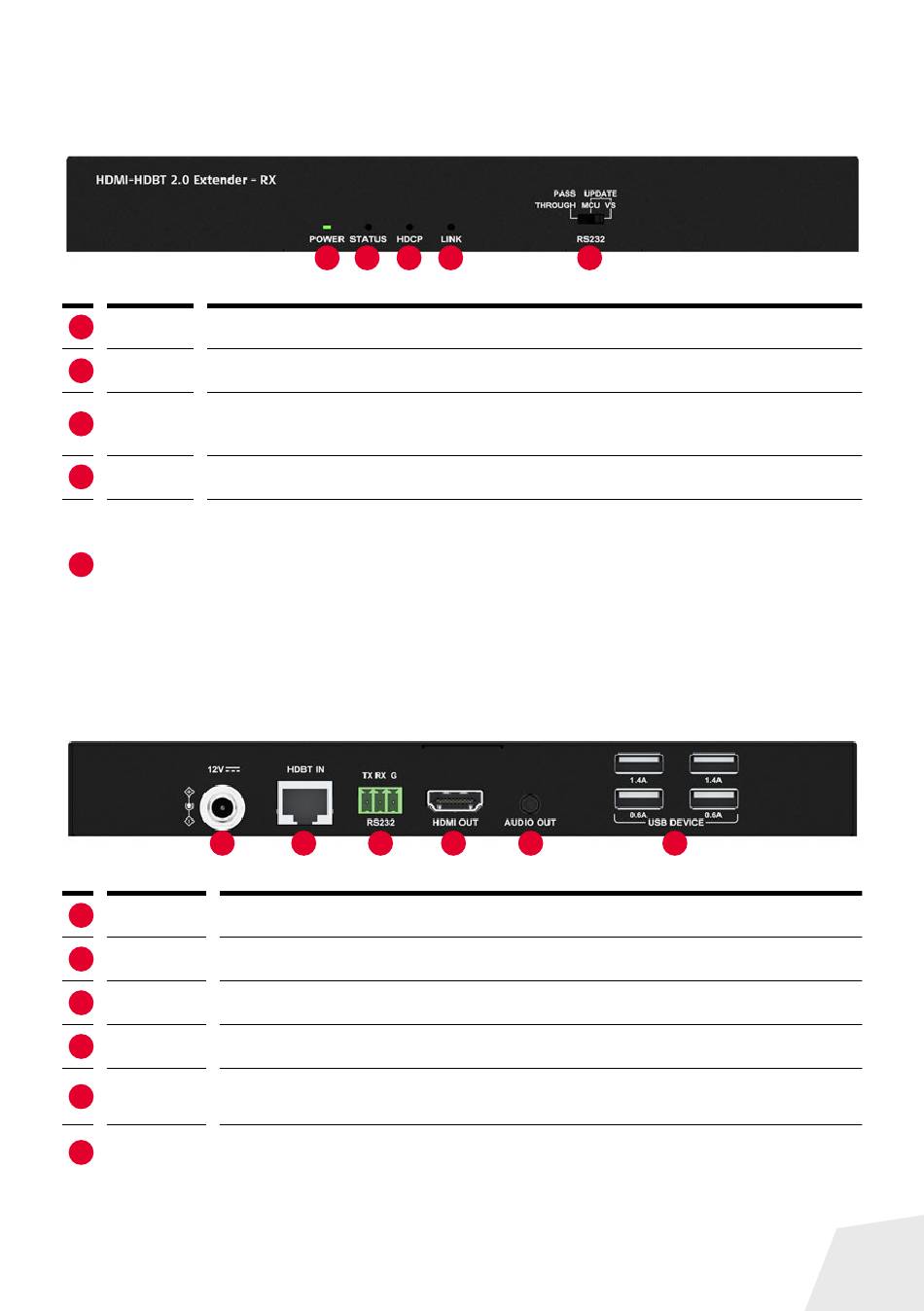

5.1 Vorderseite
Nr.
Name
Beschreibung
POWER LED
Leuchtet dauerhaft grün, wenn das Gerät mit Strom versorgt wird.
1
STATUS LED Blinkt wenn das Gerät korrekt funktioniert.
2
> Leuchtet dauerhaft, wenn HDCP-geschützter Inhalt übermittelt wird.
HDCP LED
> Blinkt, wenn kein HDCP-geschützter Inhalt übermittelt wird.
3
> Leuchtet nicht, wenn kein Inhalt übermittelt wird.
LINK LED
Leuchtet dauerhaft, wenn der HDBT-Link erfolgreich ist.
4
Legt die Funktion des RS232-Ports fest:
> PASS-THROUGH (Default): RS232-Befehle werden über HDBT durchgeleitet.
RS232 DIP
> MCU: Der RS232-Port wird für die Aktualisierung der MCU-Firmware des Receivers
5
Schalter
verwendet.
> VS: Der RS232-Anschluss wird zur Aktualisierung der HDBT-Firmware von Sender und
Empfänger verwendet.
5.2 Rückseite
1
Nr.
Name
Beschreibung
12V
Zum Anschluss eines 12 V Netzteils (optional).
1
HDBT IN
RJ45-Eingang für die Verbindung mit der HDBT-Out Buchse des Senders.
2
RS232
Anschluss für eine externe Mediensteuerung oder für Firmwareupdates.
3
HDMI OUT
HDMI-Ausgang für den Anschluss des Ausgabegerätes.
4
3,5 mm Klinkenausgang für den Anschluss an einen Lautsprecher.
AUDIO OUT
5
Gibt das de-embedded Audiosignal des HDMI-Ausgangs wieder.
USB 2.0 Typ-A Buchse zur Verbindung mit USB-Geräten.
USB DEVICE
6
Hinweis: Die oberen beiden USB-Anschlüsse geben 1,4 A aus, die unteren beiden 0,6 A.
6
1
2
3
4
2
3
4
5
5
6
