6 Anschlussschema
Bitte beachten Sie: Stellen Sie vor der Montage sicher, dass kein Stromkabel angeschlossen ist.
Montageschritte:
1. Befestigen Sie beide Montagewinkel mithilfe
der beiliegenden Schrauben am Gehäuse.
2. Montieren Sie die Montagewinkel an einer
geeigneten Oberfläche mithilfe passender
Schrauben (nicht im Lieferumfang).

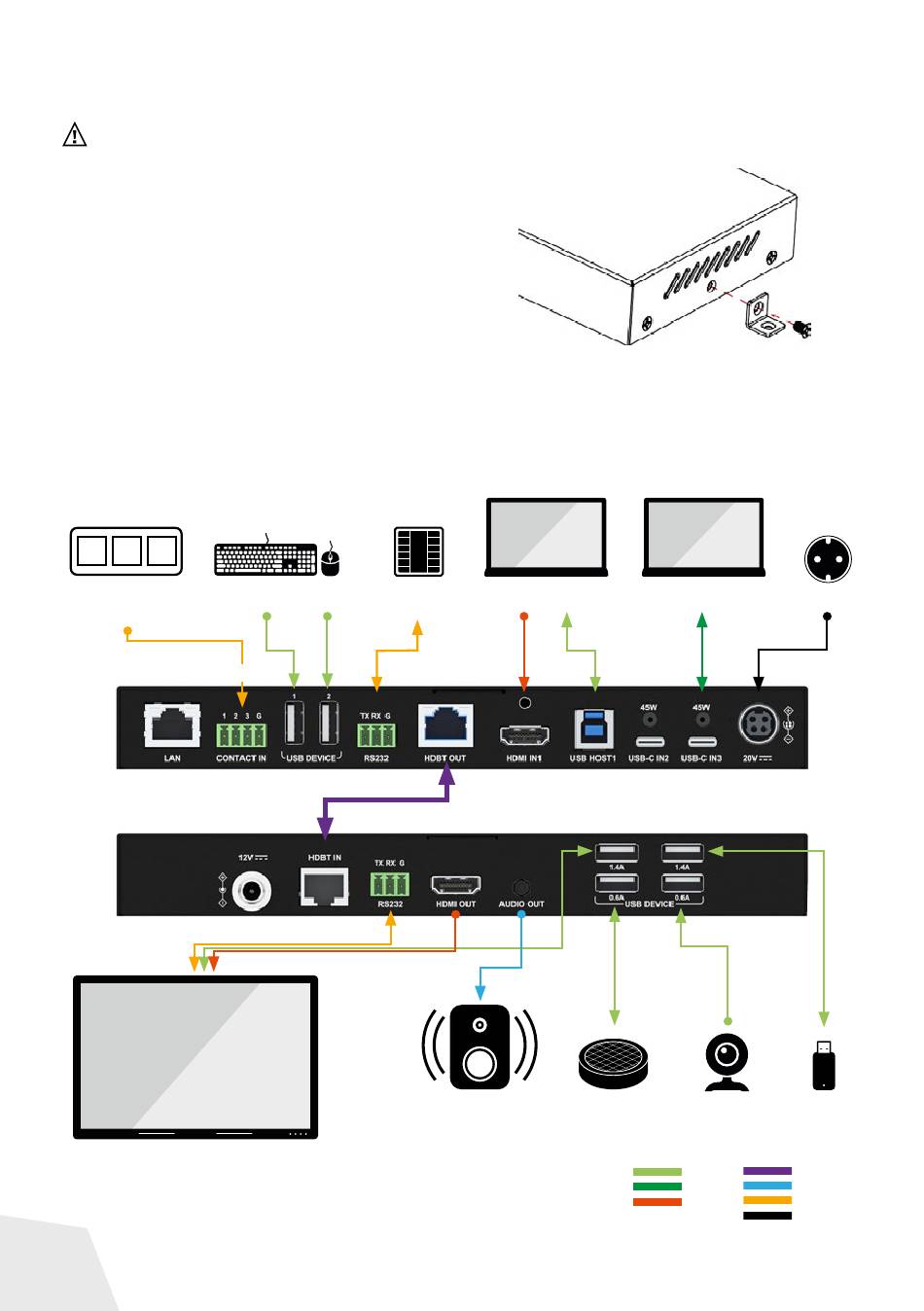

Blockschaltbild:
Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario.
IN1 IN2 IN3
externe Um- Maus/Tastatur
schalttasten
Transmitter
(z.B.: 7488000096)
Receiver
Touchdisplay
DE
Medien- Laptop
steuerung
Lautsprecher
Laptop
Speakerphone Webcam
USB-A CATx
USB-C Audio
HDMI RS232
Strom
Strom
USB-Stick
