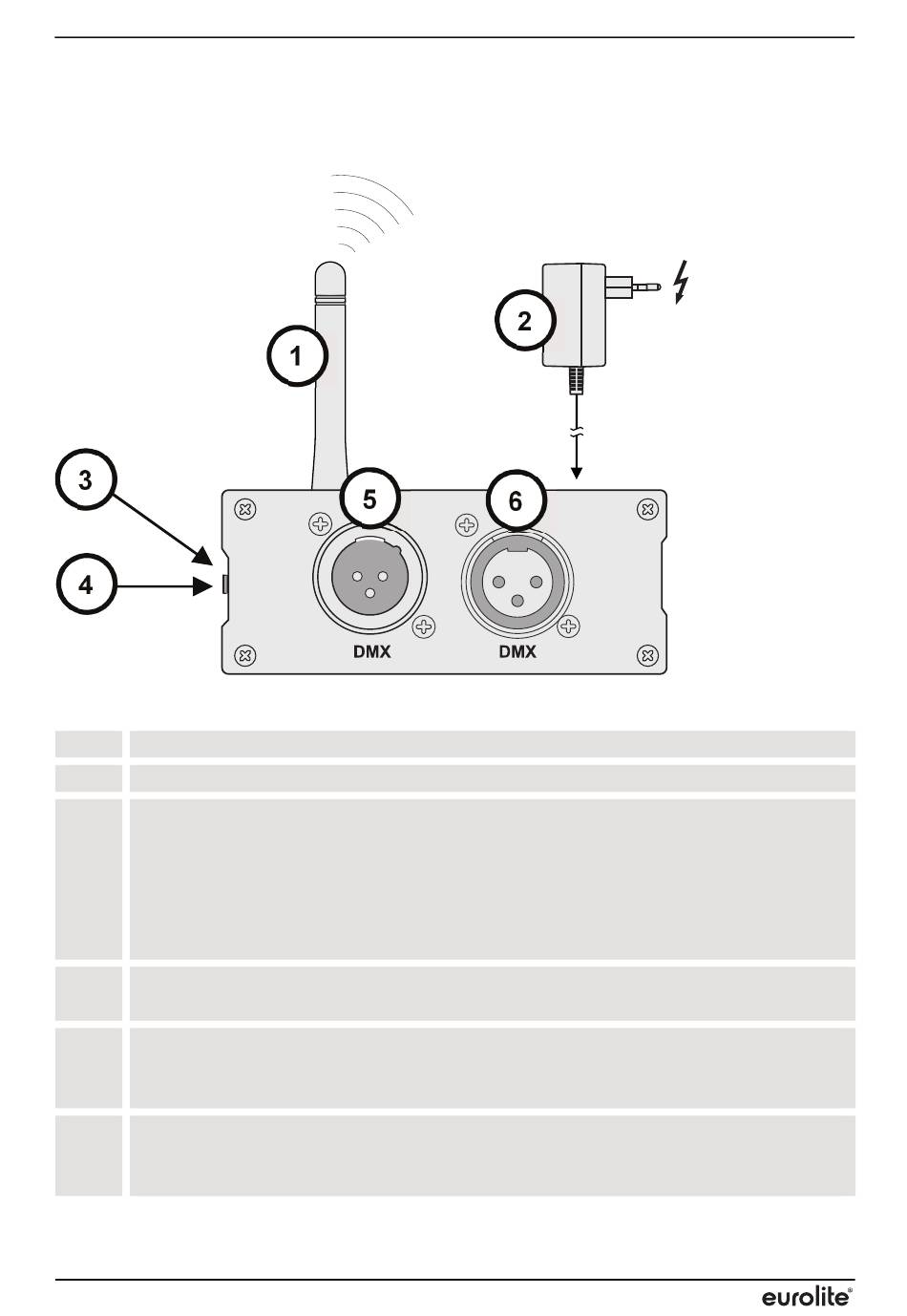

BEDIENELEMENTE UND ANSCHLÜSSE
3
4
1 Antenne
2 Netzteil
3 Statusanzeige
• Leuchtet kontinuierlich rot am Sender, wenn ein DMX-Signal
übertragen wird.
• Blinkt grün am Empfänger, wenn ein DMX-Signal empfangen wird.
• Blinkt kurz rot, grün und blau nach Anschluss der Spannungs-
versorgung.
4 Taster
Zum Ändern des Funkkanals und Koppeln der Geräte.
5 DMX512-Eingang
3-poliger XLR-Einbaustecker zum Anschluss eines DMX-Licht-
steuergeräts.
6 DMX512-Ausgang
3-polige XLR-Einbaubuchse zum Anschluss von DMX-gesteuerten
Geräten wie LED-Scheinwerfer, Moving-Heads, Dimmer, etc.
