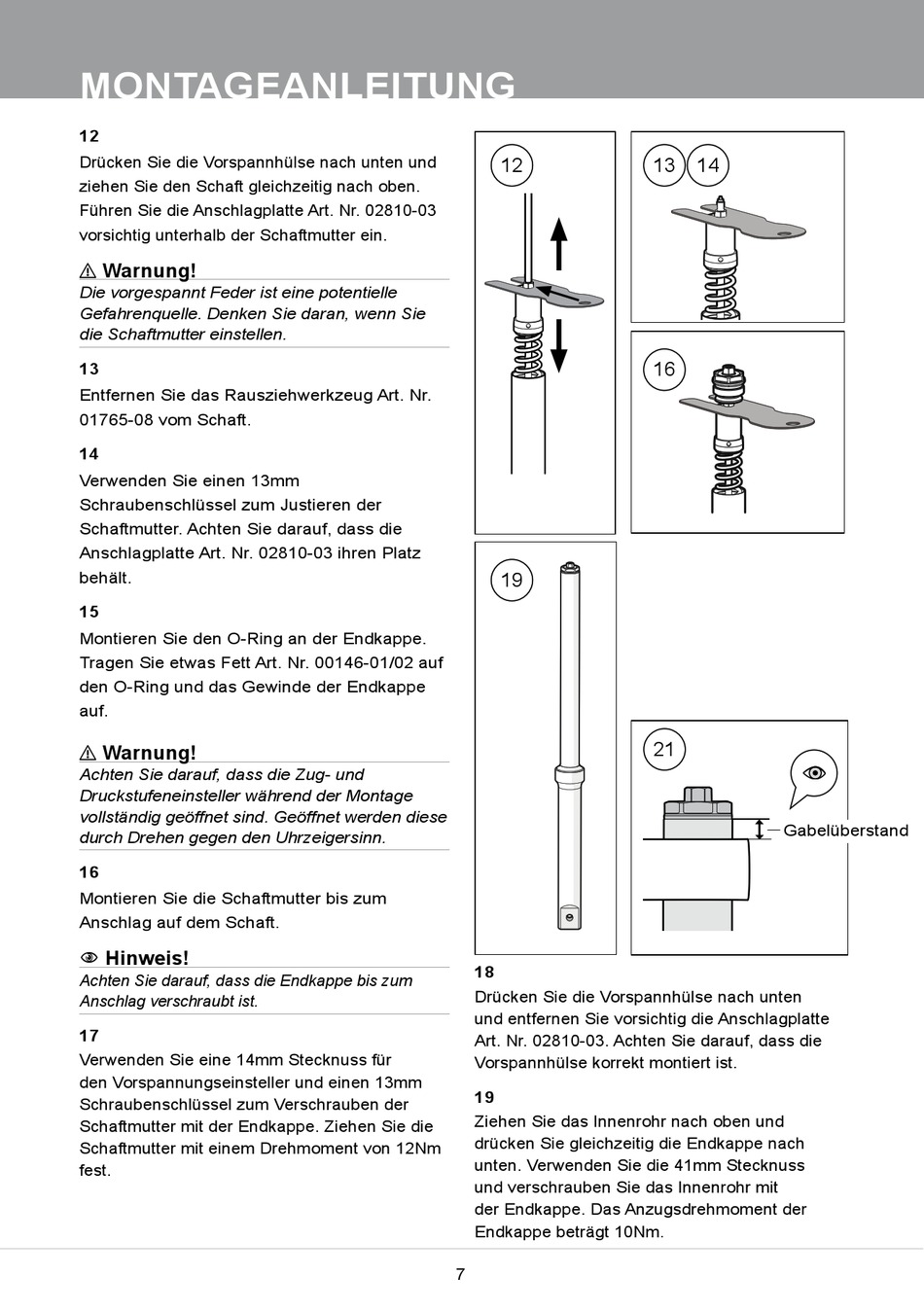

MONTAGEANLEITUNG
12
Drücken Sie die Vorspannhülse nach unten und
ziehen Sie den Schaft gleichzeitig nach oben.
Führen Sie die Anschlagplatte Art. Nr. 02810-03
vorsichtig unterhalb der Schaftmutter ein.
⚠
Warnung!
Die vorgespannt Feder ist eine potentielle
Gefahrenquelle. Denken Sie daran, wenn Sie
die Schaftmutter einstellen.
13
Entfernen Sie das Rausziehwerkzeug Art. Nr.
01765-08 vom Schaft.
14
Verwenden Sie einen 13mm
Schraubenschlüssel zum Justieren der
Schaftmutter. Achten Sie darauf, dass die
Anschlagplatte Art. Nr. 02810-03 ihren Platz
behält.
15
Montieren Sie den O-Ring an der Endkappe.
Tragen Sie etwas Fett Art. Nr. 00146-01/02 auf
den O-Ring und das Gewinde der Endkappe
auf.
⚠
Warnung!
Achten Sie darauf, dass die Zug- und
Druckstufeneinsteller während der Montage
vollständig geöffnet sind. Geöffnet werden diese
durch Drehen gegen den Uhrzeigersinn.
16
Montieren Sie die Schaftmutter bis zum
Anschlag auf dem Schaft.
Hinweis!
1
Achten Sie darauf, dass die Endkappe bis zum
Anschlag verschraubt ist.
17
Verwenden Sie eine 14mm Stecknuss für
den Vorspannungseinsteller und einen 13mm
Schraubenschlüssel zum Verschrauben der
Schaftmutter mit der Endkappe. Ziehen Sie die
Schaftmutter mit einem Drehmoment von 12Nm
fest.
12
19
18
Drücken Sie die Vorspannhülse nach unten
und entfernen Sie vorsichtig die Anschlagplatte
Art. Nr. 02810-03. Achten Sie darauf, dass die
Vorspannhülse korrekt montiert ist.
19
Ziehen Sie das Innenrohr nach oben und
drücken Sie gleichzeitig die Endkappe nach
unten. Verwenden Sie die 41mm Stecknuss
und verschrauben Sie das Innenrohr mit
der Endkappe. Das Anzugsdrehmoment der
Endkappe beträgt 10Nm.
7
13
14
16
21
Gabelüberstand
