Direção do eixo do motor de proa
O ângulo de instalação depende do lado do eixo do motor de proa em que você montar o suporte, e o campo
de visão desejado.
DICA: não são necessárias ferramentas para mudar a orientação de avanço para baixo. Gire a montagem um
clique para alterar a orientação de avanço para baixo.

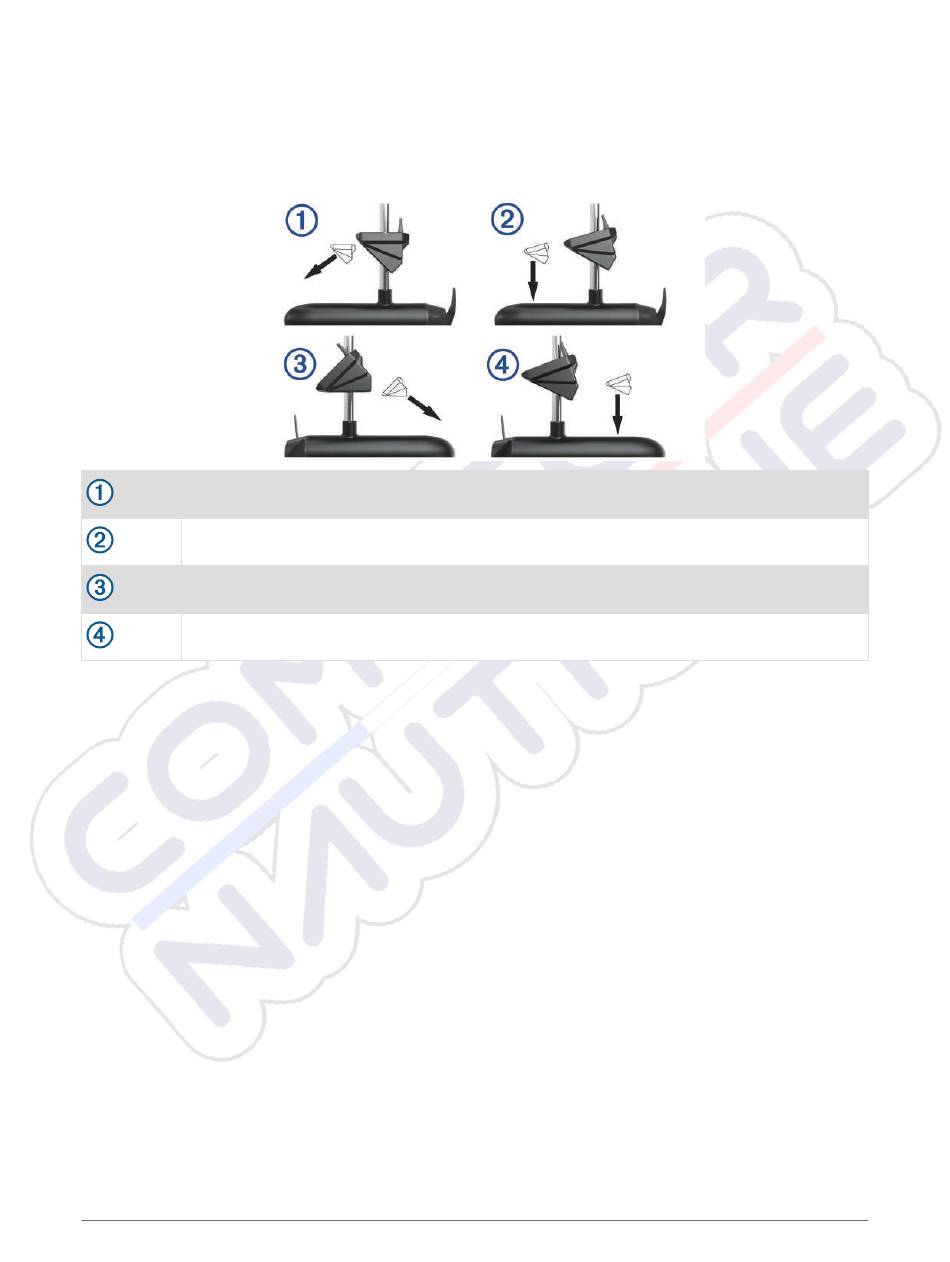

A bombordo, visualização superior
A bombordo, visualização inferior
A estibordo, visualização superior
A estibordo, visualização inferior
Instalação do transdutor em um espelho de popa
Acessório opcional de proteção contra jatos d'água
Se necessário, para reduzir a aspersão do transdutor, você pode instalar um acessório opcional de proteção
contra jatos d'água (010-12406-00). Acesse
para obter informações.
buy.garmin.com ou entre em contato com seu revendedor Garmin
