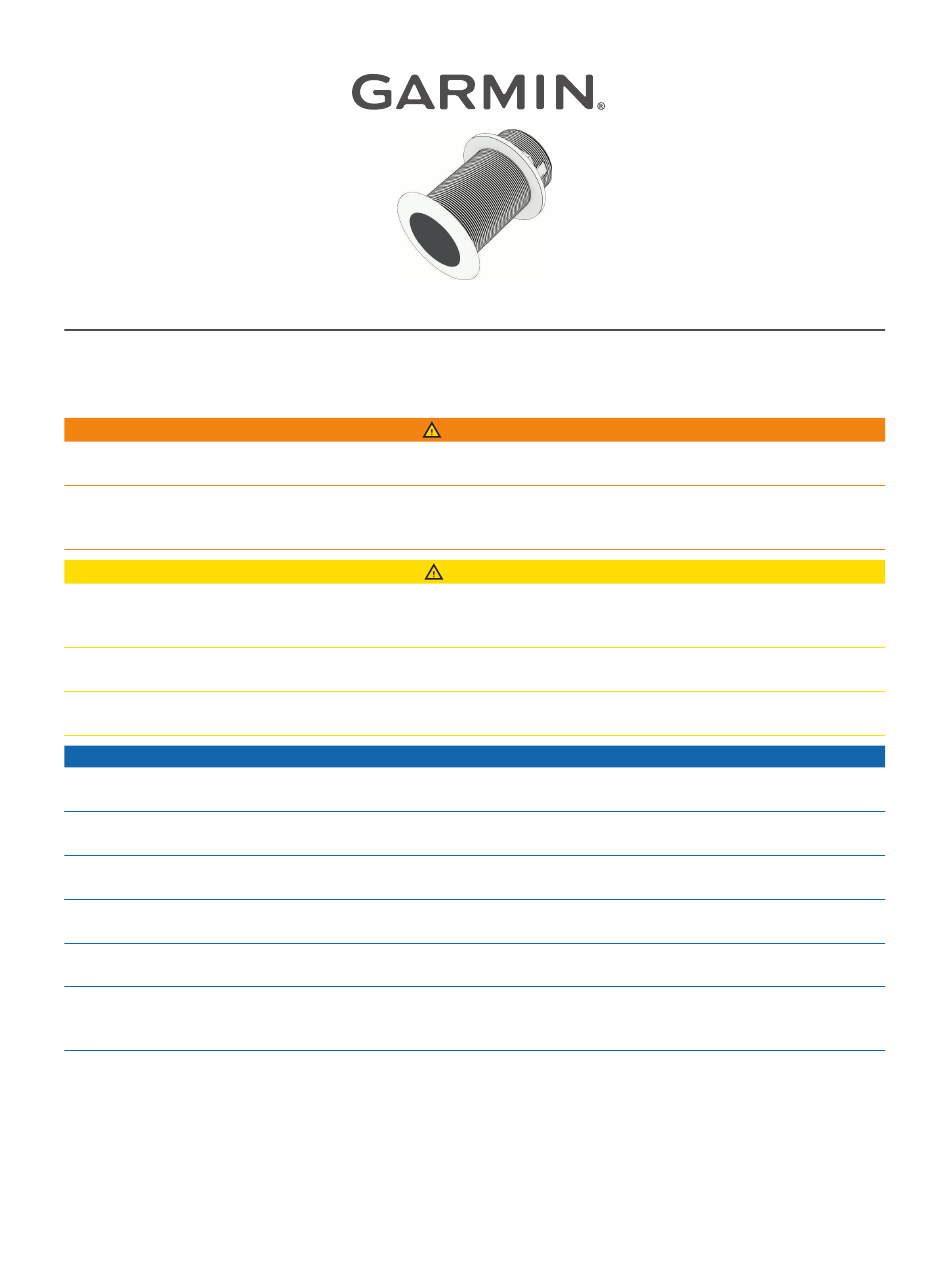

GT12M-THF-/GT15M-THF-GEBER
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen in der Anleitung Wichtige Sicherheits-
und Produktinformationen, die dem Kartenplotter, Fishfinder oder Echolot beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots verantwortlich. Mit einem Echolot erhalten Sie eine
bessere Übersicht über die Situation im Wasser unter dem Boot. Es befreit Sie nicht von der Verantwortung, das
Wasser um das Boot bei der Navigation zu beobachten.
ACHTUNG
Zum Erzielen der bestmöglichen Leistung und zum Vermeiden möglicher Verletzungen, Schäden am Gerät
oder Schäden am Boot wird empfohlen, die Installation von einem qualifizierten Installateur für Marinetechnik
durchführen zu lassen.
Wenn die Installation und Wartung des Geräts nicht entsprechend diesen Anweisungen vorgenommen wird,
könnte es zu Schäden oder Verletzungen kommen.
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der
Installation Probleme auftreten, wenden Sie sich an den Support von Garmin
.
®
Damit es nicht zu Störungen oder zu möglichen Schäden durch eine Überhitzung kommt, installieren Sie den
Geber nicht in der Nähe des Motors oder im Maschinenraum.
Damit das Kabel und der Geber nicht beschädigt werden, verwenden Sie nicht das Kabel, um den Geber
hochzuheben oder zu ziehen.
Betreiben Sie den Geber nur, wenn er sich im Wasser befindet. Wenn der Geber beim Betrieb Luft ausgesetzt ist,
kann es zu Schäden durch Überhitzung kommen.
Damit die Oberfläche des Gebers nicht dauerhaft beschädigt wird, verwenden Sie beim Reinigen keine
Lösungsmittel wie Terpentinersatz, Azeton, Methylethylketon (MEK) oder ähnliche Produkte. Verwenden Sie
zum Reinigen des Gebers keine Schleifer oder Hochdruckreiniger.
Juli 2023
GUID-FBCD49EF-8D56-47CE-97B4-1B8840440007 v1
