Seite 1

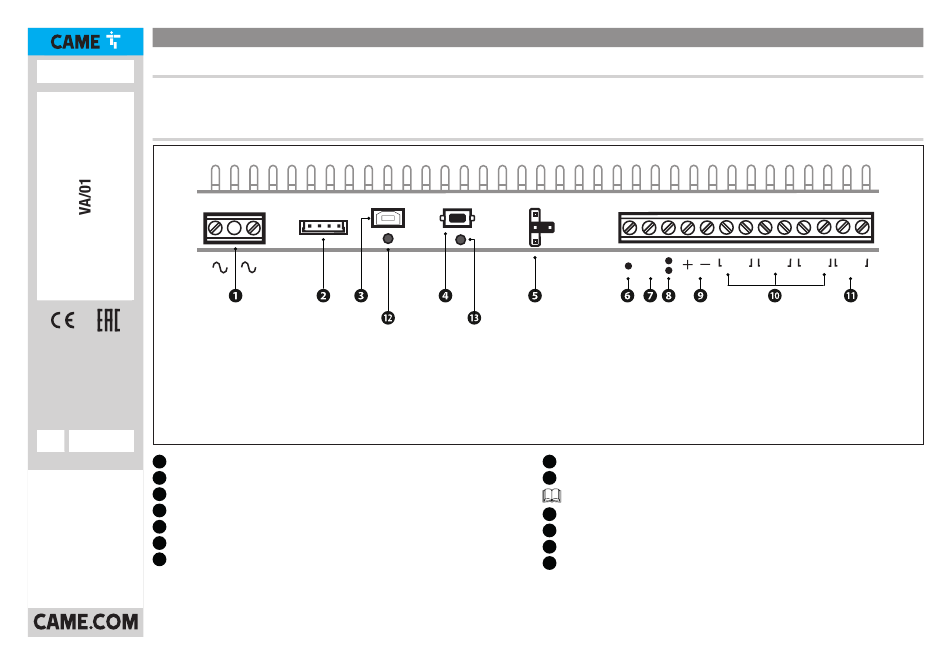

ANGABEN UND INFORMATIONEN ZUM PRODUKT Beschreibung FA01534-DE 62700030 VA/01 Netzteil für X1 Videosprechanlagen (18 V DC - 1100 mA). Beschreibung der Bestandteile VA/01 – +12V BIN1 BIN2 BIN3 BOUT Deutsch Versorgungsklemmleiste Ausgang AUX 2 Open Collector (max. 100 mA) Anschluss für serielles RS232-Kabel (nicht verwendet) Spannungsversorgung der Außenstationen (18 V DC)
Seite 2
Technische Daten Abmessungen MODELS VA/01 Betriebsspannung (V AC) 220-230 AC 50/60 Hz Maximale Stromaufnahme (mA AC) 350 AC Nennstromversorgung der Außenstationen 18 DC Spannungsversorgung Hauptleiter (V) 20 DC Module (Anzahl) 12 DIN EN50022 35 x 7,5 Stromaufnahme der Außenstationen (A) 1,1<15s*...
Seite 3
MONTAGE Das Netzteil kann NUR in einem geschlossenen Schaltschrank installiert werden. Vergewissern Sie sich, dass Lüftungsgitter vorhanden sind. Das Netzteil muss IMMER horizontal montiert werden.
Seite 4
Verwenden Sie ein Kabel vom Typ VCM/1D. Die max. Entfernung zwischen Netzteil und Innenstation darf nicht mehr als 100 m und die Summe aller Teilstrecken darf nicht mehr als 1000 m betragen. AGT V AGT V AGT V BF AGT V BF AGT V EVO AGT V EVO – – OPALEWIDE XDV/304 PEV/01 – VA/01 +12V BIN1 BIN3 BOUT BIN2 – M1...
Seite 5
Verwenden Sie ein Kabel vom Typ VCM/2D. Jede Kabelstrecke zwischen Netzteil und Außenstation darf nicht mehr als 100 m und die Summe aller Kabelstrecken zu den Außenstationen darf nicht mehr als 300 m betragen. B OUT B OUT B OUT VAS/100.30 XDV/304 VA/01 +12V BIN1 BIN2 BIN3 BOUT – M1...
Seite 6
Mehrfamilienanlage mit 2 Außenstationen und 4 Überwachungskameras V– – B OUT B OUT V– – V– – VSC/01 V– – XDV/304 VA/01 +12V BIN1 BIN3 BOUT BIN2 – M1...
Seite 7
BERECHNUNG DER STROMAUFNAHME DER AUSSENSTATIONEN Zeichenerklärung Stromaufnahme der Außenstationen Außenstation Stromaufnahme (mA) Außenstation im Stand-by Außenstation im Stand-by Außenstation im Stand-by Außenstation mit eingeschalteter Kamera Außenstation mit aktivem Elektroschloss Beispiele mit Komponenten im Stand-By Beispiele mit aktiven Komponenten VA/01 VA/01 VA/01 VA/01...
Seite 8
Programmierung von Rufgruppe Sie können das PROGRAMMIER-REGISTER von docs.came.com herunterladen, indem Sie L20211011 eingeben. Die Rufgruppe kann NUR NACH der Programmierung der Anrufe an jede einzelne Innenstation programmiert werden. –...
Seite 9
Aktivierung Deaktivierung Drücken Sie die Taste mindestens 25 Sekunden lang, bis die LED schnell blinkt. Drücken Sie die Taste mindestens 25 Sekunden lang, bis die LED schnell blinkt. Den Jumper auf [+] stellen. Den Jumper auf [-] stellen. Drücken Sie auf der Innenstation die INTERCOM-Taste, die zur Ruftaste der Innenstation werden Halten Sie den Jumper mindestens 20 Sekunden lang in dieser Position.
Seite 10
Das Netzteil VA/01 ermöglicht nur eine Rufgruppe. Um weitere Rufgruppen hinzuzufügen, installieren Sie für jede Rufgruppe einen dem Videoverteiler nachgeschalteten VSE/301-Schalter. Es ist nicht möglich gleichzeitig eine Rufgruppe mit VA/01 und andere Gruppen mit VSE/301 vorzusehen. XDV/304 VSE/301 VSE/301 XDV/304...
Seite 11
Das Produkt darf nur in der Originalverpackung des Herstellers und in geschlossenen Räumen (Eisenbahnwaggons, Container, geschlossene Fahrzeuge) transportiert werden. Wenn das Produkt nicht ordnungsgemäß funktioniert, nicht mehr verwenden und den Kundendienst unter serviceinternational@came.com oder unter der auf der Website angegebenen Telefonnummer kontaktieren.
