7 Montage: Kaminofen Niagara

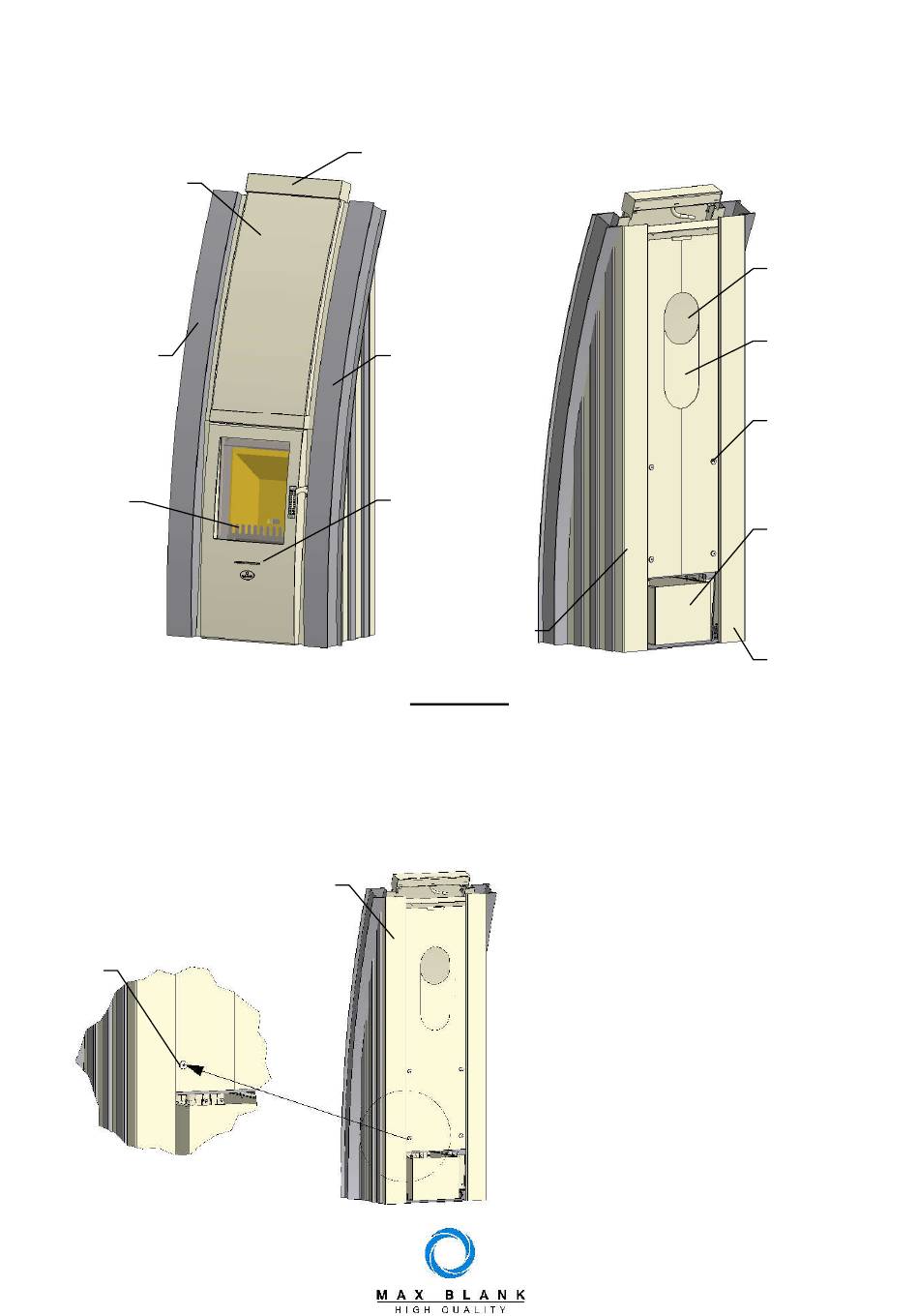

Wasserwand
Ecksäule
links
Feuerbock
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
2
Seite 10
Obere
Blende
Ecksäule
rechts
Feuerraum
türe
Nicht gegen andere Teile oder Gegenstände stoßen!
1
Rückwand
rechts
Achtung!
Werkzeug zur Ofenmontage:
• Wasserwaage
• Sechskantschraubendreher SW3
• Steckschlüssel SW13
• Maulschlüssel SW10
Den Kaminofen vorsichtig aus dem
Transportgestell auspacken.
Die beiden Rändelmuttern (2) der
rechten Rückwand (1) lösen.
Ausschnitt für
Rauchrohr
Blende für
Rauchrohr
Rändelmuttern
Schublade
Wasserfach
Rückwand
links
