5

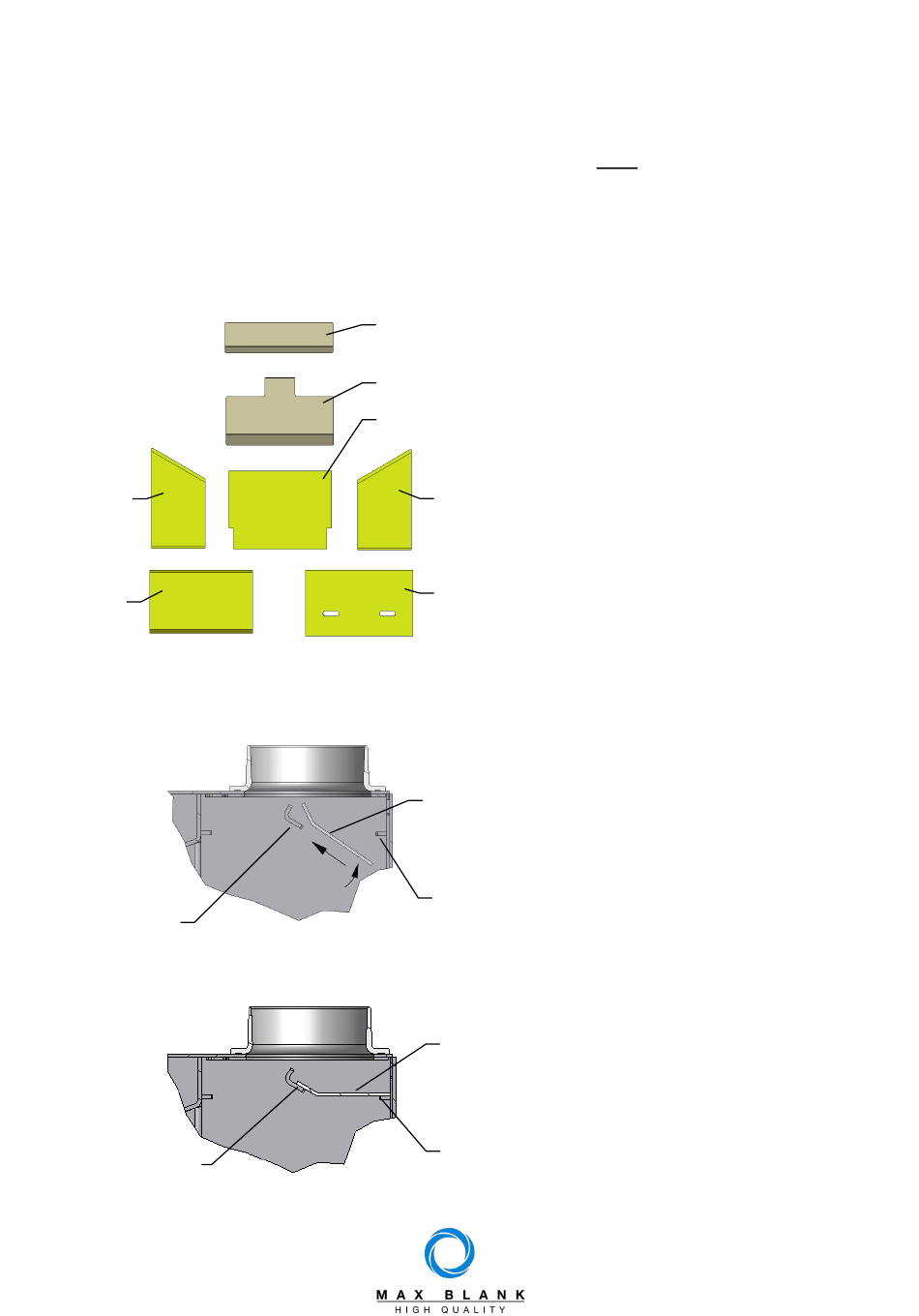

Einbau der Schamotte
Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder
ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt
beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den
richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu
gewährleisten.
5
7
O
O
Prüfen der Schamottesteine und
1
Umlenkplatten auf Vollständigkeit.
2
Schamottesteine und Umlenkplatten
3
griffbereit neben Kaminofen legen.
Ofentür öffnen und mit geeignetem
6
Hilfsmittel (z.B. Holzbrett) gegen
selbsttätiges Schließen sichern.
4
Brennraumboden auf
Verunreinigungen prüfen und evtl.
säubern
1
Umlenkplatte (1) wie abgebildet
einbauen.
U
1
Umlenkplatte (1) wie abgebildet auf
obere Auflageplatte (O) und hinteren
Auflagewinkel(U) ablegen.
U
Seite 7
