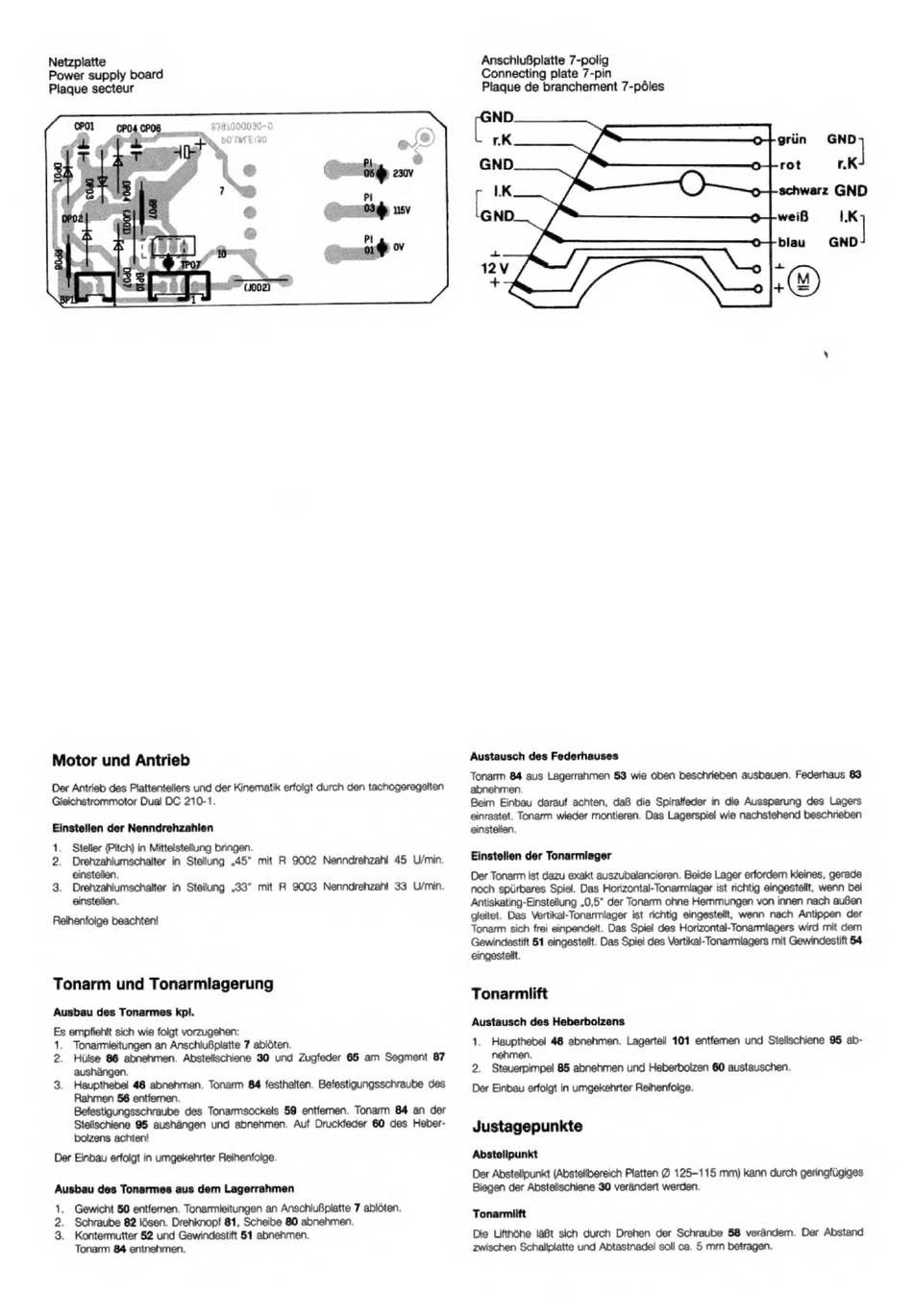

Netzplatte
Power supply board
Plaque secteur
Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch den tachogeregelten
Gleichstrommotor Dual DC 210-1.
Einstellen der Nenndrehzahlen
1. Steller (Pitch) in Mittelstellung bringen.
2.
Drehzahiumschalter in Stellung ,45" mit R 9002 Nenndrehzahl
45 U/min,
einstellen.
3.
Drehzahiumschalter in Steliung ,33" mit R 9003 Nenndrehzahl 33 U/min.
einstellen.
Reihenfoige beachten!
Tonarm und Tonarmlagerung
Ausbau des Tonarmes kpl.
Es empfiehit sich wie foigt vorzugehen:
1. Tonarmieitungen an AnschluBpiatte 7 abiéten.
2.
Hilse 86 abnehmen. Abstelischiene 30 und Zugfeder 65 am Segment 87
aushangen.
3. Haupthebel 46 abnehmen. Tonarm 84 festhalten. Befestigungsschraube des
Rahmen 56 entfernen.
Befestigungsschraube des Tonarmsockels 59 entfemen. Tonarm 8&4 an der
Stelischiene 95 aushdangen und abnehmen. Auf Druckfeder 60 des Heber-
boizens achten!
Der Einbau erfoigt in umgekehrter Reihenfoige.
Ausbau des Tonarmes aus dem Lagerrahmen
1, Gewicht 50 entfernen, Tonarmieitungen an AnschiuBplatte 7 abloten.
2.
Schraube 82 lésen. Drehknopf 81, Scheibe 80 abnehmen.
3.
Kontermutter 52 und Gewindestift 51 abnehmen.
Tonarm 84 entnehmen.
Anschlu6platte 7-polig
Connecting plate 7-pin
Plaque de branchement 7-pdles
ae
rK
grin
GND
GND
rot
a)
LK
schwarz GND
lann
weiB
LK
blau
eal
a
12V
a
*
+)
Austausch des Federhauses
Tonarm 84 aus Lagerrahmen 53 wie oben beschrieben ausbauen. Federhaus 83
abnehmen,
Beim Einbau darauf achten, daB die Spiralfeder in die Aussparung des Lagers
einrastet. Tonarm wieder montieren. Das Lagerspiel wie nachstehend beschrieben
einstellen.
Einstellen der Tonarmlager
Der Tonarm ist dazu exakt auszubalancieren. Beide Lager erfordem kieines, gerade
noch spirbares Spiel, Das Horizontal-Tonarmiager ist richtig eingestelit, wenn bei
Antiskating-Einstellung ,0,5" der Tonarm ohne Hemmungen von innen nach auBen
gleitet. Das Vertikal-Tonarmiager ist richtig eingestellt, wenn nach Antippen der
Tonarm sich frei einpendelt. Das Spiel des Horizontal-Tonarmiagers wird mit dem
Gewindestift 51 eingestellt. Das Spiel des Vertikal-Tonarmlagers mit Gewindestift 54
eingesteltt.
Tonarmiift
Austausch des Heberbolzens
1.
Haupthebe!l 46 abnehmen. Lagerteil 101 entfemen und Stelischiene 95 ab-
nehmen.
2.
Steuerpimpel 85 abnehmen und Heberbolzen 60 austauschen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Justagepunkte
Abstellpunkt
Der Abstellpunkt (Abstelibereich Platten @ 125-115 mm) kann durch geringfugiges
Biegen der Abstelischiene 30 verandent werden.
Tonarmiift
Die Lifthéhe laBt sich durch Drehen der Schraube 58 verandem. Der Abstand
zwischen Schaliplatte und Abtastnadel soll ca. 5 mm betragen.
