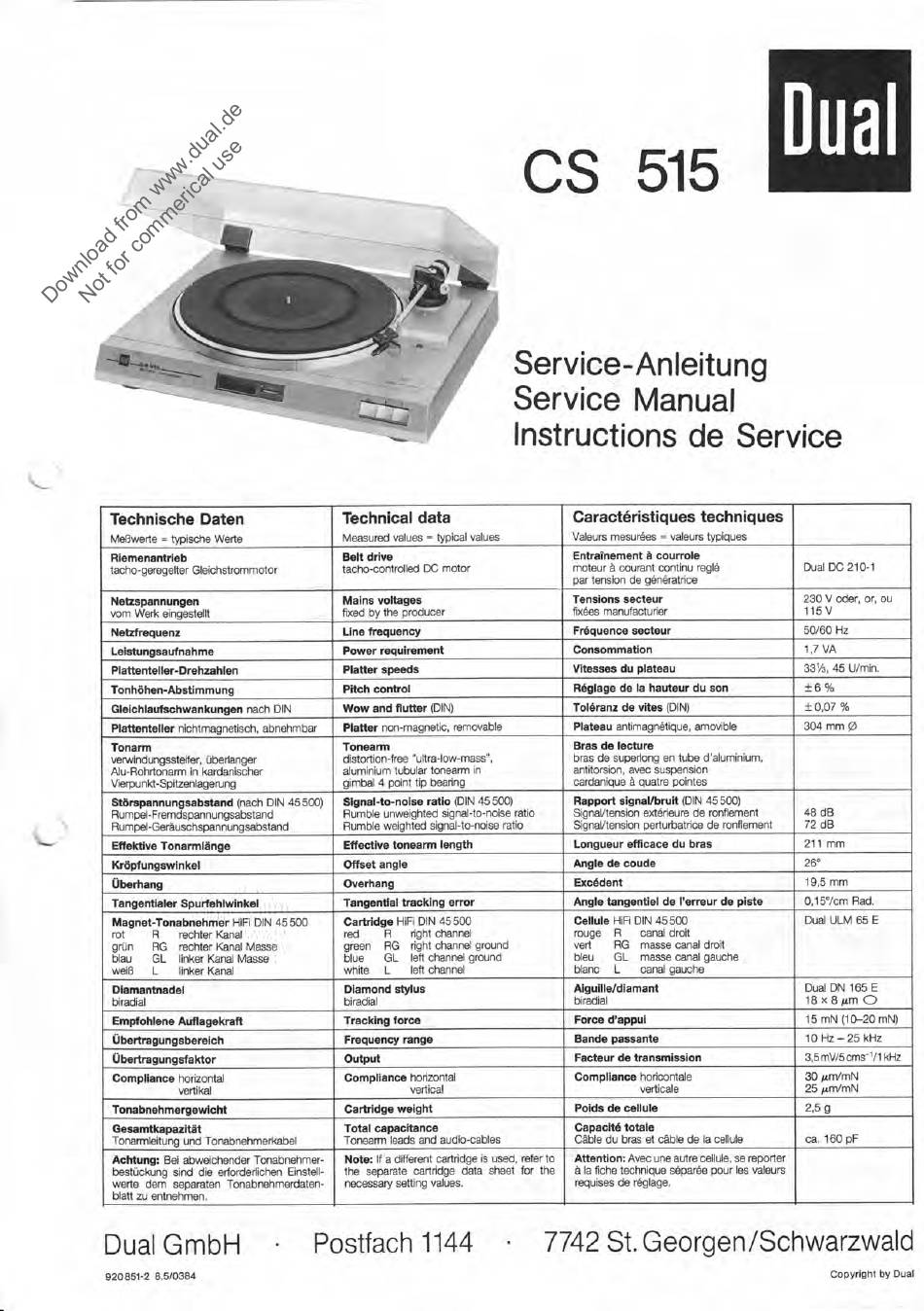

CS 515
Dual
Service -Anleitung
Service Manual
Instructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesurees = valeurs typiques
Riemenantrieb
tacho-geregelter Gleichstrommotor
Belt drive
tacho-controlled DC motor
Entrainement ä courrole
moteur ä courant continu regle
par tension de generatrice
Dual DC 210-1
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixees manufacturier
230 V oder, or, ou
115 V
Netzfrequenz
Line frequency
Frequence secteur
50/60 Hz
Leistungsaufnahme
Power requirement
Consommation
1,7 VA
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau
331/3, 45 U/min.
Tonhöhen-Abstimmung
Pitch control
Reglage de la hauteur du son
± 6 %
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN)
Toleranz de vites (DIN)
± 0,07 %
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable
Plateau antimagnetique, amovible
304 mm 0
Tonarm
verwindungssteifer, überlanger
Alu-Rohrtonarm in kardanischer
Vierpunkt-Spitzenlagerung
Tonearm
distortion-free "ultra-low-mass",
aluminium tubular tonearm in
gimbal 4 point tip bearing
Bras de lecture
bras de superiong en tube d'aluminium,
antitorsion, avec suspension
cardanique ä quatre pointes
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signaVbrult (DIN 45500)
SignaVtension extörieure de ronflement
SignaVtension perturbatrice de ronfiement
48 dB
72 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211 mm
Kröpfungswinkel
Offset angle
Angle de coude
26°
Überhang
Overhang
Excedent
19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error
Angle tangentiel de l'erreur de piste
0,15°/cm Rad.
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R
rechter Kanal
grün
RG rechter Kanal Masse
blau
GL
linker Kanal Masse
weiß
L
linker Kanal
Cartridge HiFi DIN 45500
red
R
right channel
green
RG right channel ground
blue
GL
left channel ground
white
L
left channel
Cellule HiFi DIN 45500
rouge
R
canal droit
vert
RG masse canal droit
bleu
GL masse canal gauche
blanc
L
canal gauche
Dual ULM 65 E
Diamantnadel
biradial
Diamond stylus
biradial
Aiguille/diamant
biradial
Dual DN 165 E
18 x 8 grn 0
Empfohlene Auflagekraft
Trecking force
Force d'appui
15 mN (10-20 mN)
Übertragungsbereich
Frequency range
Bande passante
10 Hz — 25 kHz
Übertragungsfaktor
Output
Facteur de transmission
3,5 mV/5 cm5-1/1 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
30 p.m/mN
25 grrilmN
Tonabnehmergewicht
Cartridge weight
Poids de cellule
2,5 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel
Total capacitance
Tonearm leads and audio-cables
Capacite totale
Cäble du bras et cäble de la cellule
ca. 160 pF
Achtung: Bei abweichender Tonabnehmer-
bestückung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
Note: If a different cartridge is used, refer to
the separate cartridge data sheet for the
necessary setting values.
Attention: Avec une autre cellule, se reporter
ä la fiche technique separee pour las valeurs
requises de reglage.
Dual GmbH
•
Postfach 1144
•
7742 St. Georgen/Schwarzwald
920851-2 8.5/0384
Copyright by Dual
