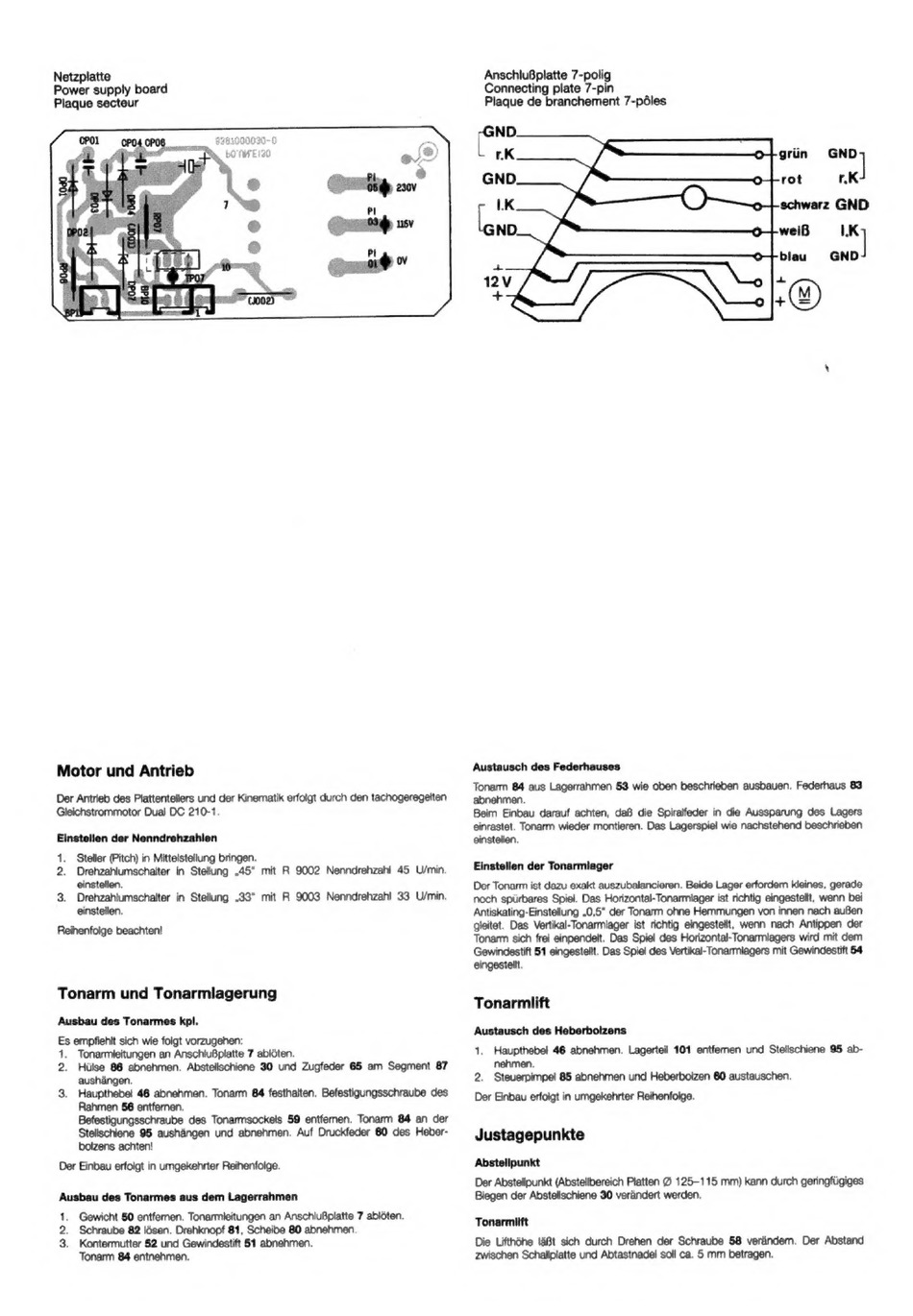

Netzplatte
Power supply board
Plaque secteur
Motor und Antrieb
Der Antrieb des Piattentellers und der Kinematik erfolgt durch den tachogeregelten
Gleichstrommotor Dual DC 210-1.
Einstellen der Nenndrehzahlen
1. Steller (Pitch) in Mittelsteliung bringen.
2. Drehzahlumschalter in Stellung .45" mit R 9002 Nenndrehzahi 45 U/min.
einstellen.
3. Drehzahlumschalter in Stellung .33° mit R 9003 Nenndrehzahl 33 U/min.
einstellen.
Reihenfolge beachten!
Tonarm und Tonarmliagerung
Ausbau des Tonarmes kpl.
Es empfiehit sich wie folgt vorzugehen:
1. Tonarmieitungen an AnschiuBpiatte 7 abloten.
2.
Hilse
86 abnehmen. Abstelischiene
30 und Zugfeder 65 am Segment 87
aushangen.
3. Haupthebel 46 abnehmen. Tonarm 84 festhalten. Befestigungsschraube des
Rahmen 56 entfernen.
Befestigungsschraube des Tonarmsockels 59 entfemen. Tonarm 84 an der
Stelischiene 95 aushangen und abnehmen. Auf Druckfeder 60 des Heber-
bolzens achten!
Der Einbau erfoigt in umgekehrter Reihenfolge.
Ausbau des Tonarmes aus dem Lagerrahmen
1,
Gewicht 50 entfernen. Tonarmieitungen an AnschluBpilatte 7 abloten.
2.
Schraube 82 lésen. Drehknopf 81, Scheibe 80 abnehmen.
3.
Kontermutter 52 und Gewindestift 51 abnehmen.
Tonarm 84 entnehmen.
AnschluBplatte 7-polig
Connecting plate 7-pin
Plaque de branchement 7-péles
Tete
rK
grin
GND
GND.
rot
ae
LK
schwarz GND
lai
wei
wa
blau
GND
+
12V
+
'
®
Austausch des Federhauses
Tonarm 84 aus Lagerrahmen 53 wie oben beschrieben ausbauen. Federhaus 83
abnehmen.
Beim Einbau darauf achten, daB die Spiralfeder in die Aussparung des Lagers
einrastet. Tonarm wieder montieren. Das Lagerspiel wie nachstehend beschrieben
einstelien,
Einstellen der Tonarmiager
Der Tonarm ist dazu exakt auszubalancieren. Beide Lager erfordern kleines, gerade
noch spiirbares Spiel. Das Horizontal-Tonarmiager ist richtig eingestellt, wenn bei
Antiskating-Einstellung 0,5" der Tonarm ohne Hemmungen von innen nach auBen
gleitet. Das Vertikal-Tonarmlager ist richtig eingestellt, wenn nach Antippen der
Tonarm sich frei einpendelt. Das Spiel des Horizontal-Tonarmiagers wird mit dem
Gewindestift 51 eingestellt. Das Spiel des Vertikal-Tonarmiagers mit Gewindestift 54
eingestellt.
Tonarmiift
Austausch des Heberbolzens
1,
Haupthebel 46 abnehmen. Lagerteil 101 entfemen und Stelischiene 95 ab-
nehmen.
2. Steuerpimpel 85 abnehmen und Heberboizen 60 austauschen.
Der Einbau erfoigt in umgekehrter Reihenfoige.
Justagepunkte
Abstellpunkt
Der Abstelipunkt (Abstelibereich Platten @ 125-115 mm) kann durch geringfiigiges
Biegen der Abstelischiene 30 verandert werden.
Tonarmiift
Die Lifthéhe
I&Bt sich durch Drehen der Schraube 58 verandem. Der Abstand
zwischen Schaliplatte und Abtastnade! soll ca. 5 mm betragen.
