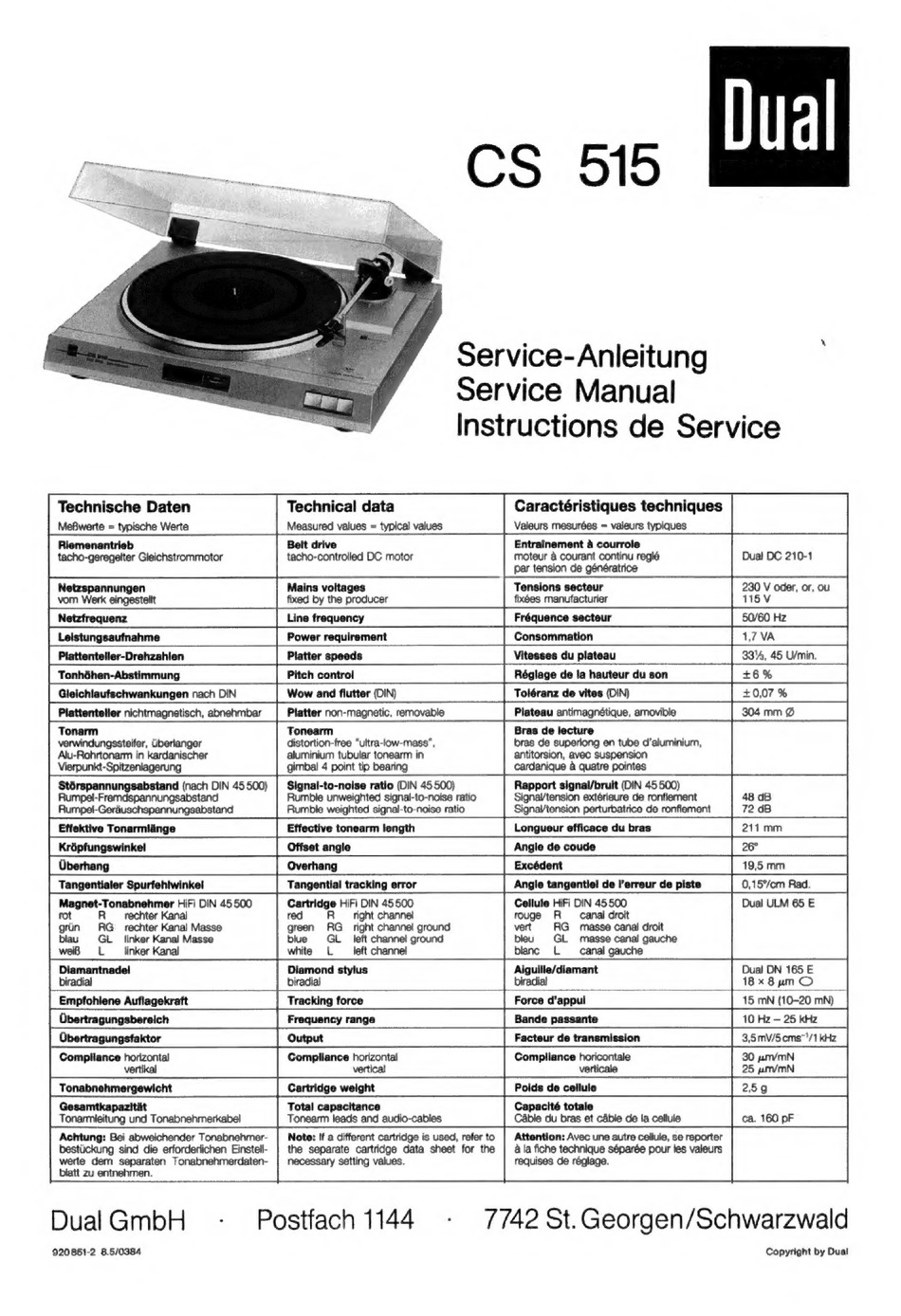

Dual CS 515 Serviceanleitung

Service-Anleitung
Service Manual
Instructions de Service
Technische Daten Technical data Caractéristiques techniques
MeBwerte = typische Werte Measured values = typical values Valeurs mesurées = valeurs typiques
Riemenantrieb Belt drive Entrainement a courrole
tacho-geregelter Gleichstrommotor tacho-controlled DC motor Dual DC 210-1
moteur @ courant continu reglé
par tension de génératrice
Netzspannungen Mains voltages
vom Werk eingestellt fixed by the producer
Tensions secteur 230 V oder, or, ou
fixées manufacturier 115V
Leistungsaufnahme Power requirement Consommation
Plattenteller-Drehzahien Platter speeds Vitesses du plateau 33%, 45 U/min.
Tonhdhen-Abstimmung Réglage de la hauteur du son +6%
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toléranz de vites (DIN)
Plattenteller richtmagnetisch, abnehmbar Plateau antimagnétique, amovbie
Tonarm Tonearm Bras de lecture i
verwindungssteifer, Uberlanger distortion-free "ultra-low-mass", bras de superiong en tube d'aluminium,
Alu-Rohrtonarm in kardanischer aluminium tubular tonearm in antitorsion, avec suspension
Vierpunkt-Spitzenlagerung gimbal 4 point tip bearing cardanique a quatre pointes
Stérspannungsabstand (nach DIN 45500) | Signal-to-noise ratio (DIN 45500) Rapport signal/bruit (DIN 45 500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement 48 dB
Rumpel-Gerauschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronflement 72 dB
Effektive Tonarmlange
Offset angle | Angiedecoude tw
| Oberhang | (Overhang | Ende, | 195mm
0,15%/om Rad.
Magnet-Tonabnehmer HiFi DIN 45500 Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500
rot R__rechter Kanal red R_ right channel rouge R_ canal droit
grin RG _ rechter Kanal Masse green RG fright channel ground vert RG masse canal droit
blau GL linker Kanal Masse blue GL _ left channel ground bleu GL masse canal gauche
weiB Lb linker Kanal white L left channel blanc L canal gauche
Diamantnadel Aiguille/diamant Dual DN 165 E
biradial biradial 18x 8 um ©
Empfohlene Auflagekraft Force d''appuil 15 mN (10-20 mN)
Obertragungsbereich Frequency range Bande passante 10 Hz — 25 kHz
Obertragungsfaktor Output Facteur de transmission
Compliance horizontal Compliance horizontal Compliance horicontale 30 pnvmN
vertikal vertical verticale 25 um/mN
Gesamtkapazitat Total capacitance Capacité totale
Tonarmieitung und Tonabnehmerkabel Tonearm leads and audio-cables Cable du bras et cable de la cellule ca. 160 pF
Achtung: Bei abweichender Tonabnehmer- | Note: If a different cartridge is used, refer to | Attention: Avec une autre cellule, se reporter fl
bestiickung sind die erforderlichen Einstell- | the separate cartridge data sheet for the | ala fiche technique séparée pour les valeurs
DualGmbH - Postfach 1144 - 7742 St.Georgen/Schwarzwald
werte dem separaten Tonabnehmerdaten- | necessary setting values. requises de réglage.
920851-2 85/0384 Copyright by Dual
blatt zu entnehmen.
