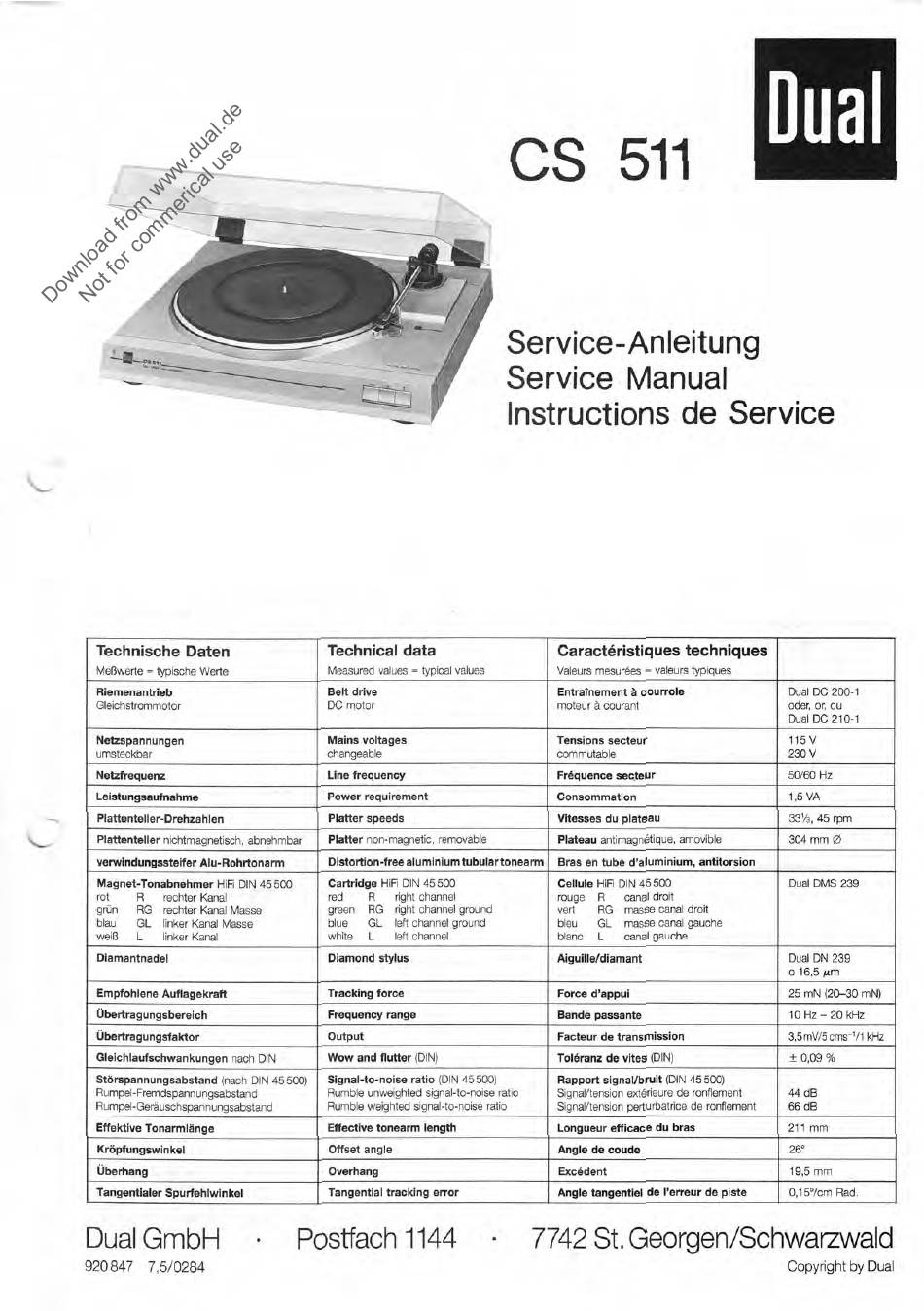

Dual CS 511 Serviceanleitung

CS 511
Dual
Service-Anleitung
Service Manual
lnstructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractäristiques techniques
Valeurs mesuröes = valeurs typiques
Riemenantrieb
Gleichstrommotor
Belt drive
DC motor
Entrainement ä courrole
moteur ä courant
Dual DC 200-1
oder, or, ou
Dual DC 210-1
Netzspannungen
umsteckbar
Mains voltages
changeable
Tensions secteur
commutable
115 V
230 V
Netzfrequenz Line frequency
Fräquence secteur 50/60 Hz
Leistungsaufnahme Power requirement
Consommation 1,5 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 331/3, 45 rpm
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable Plateau antimagnötique, amovible 304 mm 0
verwindungssteifer Alu-Rohrtonarm
Distortion-free aluminium tubulartonearm Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R rechter Kanal
grün RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L
linker Kanal
Cartridge HiFi DIN 45 500
red R
right channel
green
RG right channel ground
blue GL
left channel ground
white L left channel
Cellule HiFi DIN 45 500
rouge R canal droit
vert
RG masse canal droit
bleu GL masse canal gauche
blanc L canal gauche
Dual DMS 239
Diamantnadel Diamond stylus
Aiguille/diamant Dual DN 239
o 16,5 Kn
Empfohlene Auflagekraft Tracking force Force d'appui 25 mN (20-30 mN)
Übertragungsbereich Frequency range Bande passante 10 Hz — 20 kHz
Übertragungsfaktor Output Facteur de transmission 3,5 mV/5 cms'/1 kHz
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN) Toläranz de vites (DIN) ± 0,09 %
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signaVbruit (DIN 45500)
SignaVtension exterieure de ronflement
SignaVtension perturbatrice de ronflement
44 dB
66 dB
Effektive Tonarmlänge Effective tonearm length Longueur efficace du bras 211 mm
Kröpfungswinkel
Offset angle Angle de coude 26°
Überhang
Overhang Excädent 19,5 mm
Tangentialer Spurfehlwinkel Tangential tracking error Angle tangentiel de l'erreur de Piste 0,15°/cm Rad.
Dual GmbH
•
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920 847 7,5/0284 Copyright by Dual
