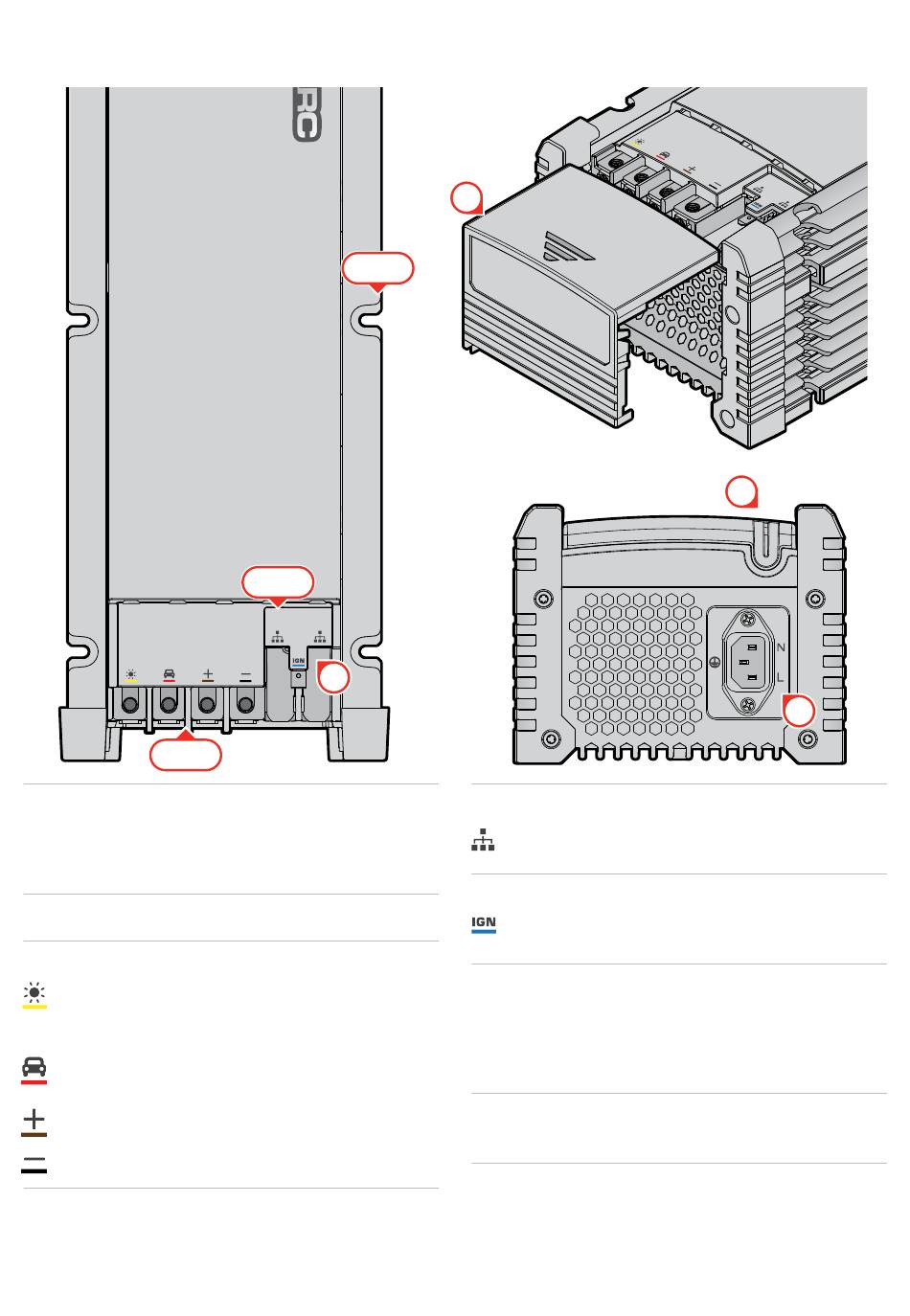

TEILE DER HAUPTEINHEIT

3 (×4)
1. Terminalabdeckung
Abnehmbare Abdeckung (mit einem mittelgroßen
(5 mm bis 6 mm (3/16" bis 1/4")) Schlitzschraubendreher)
zum Schutz der Kabelanschlüsse (Seite 23).
2. Montagepunkte (× 6)
3. Terminaleingänge/-ausgänge
Solar: Eingangsterminal zum Laden der Zusatzbatterie
durch ein oder mehrere ungeregelte Solarmodule
(Seite 28).
Starterbatterie: Eingangsterminal zum Pluspol (+) der
Starterbatterie des Fahrzeugs (Seite 27).
Zusatzbatterie: Ausgangsterminal zum Pluspol (+) der
Zusatzbatterie (Seite 24).
Masse: Terminal zu gemeinsamer Masse (Seite 26).
2 (×6)
4 (×2)
5
1
4. R-Bus-Schnittstelleneingang
Kabelanschlüsse für das Display und das
Batteriemanagementsystem (Seite 30).
5. Fahrzeugzündungseingang
Eingangsterminal zu einem Zündsignal für Fahrzeuge
mit intelligenten Lichtmaschinen (Seite 27).
6. Status-LED
Beim Einschalten leuchtet die Status-LED
normalerweise weiß und dann kurzzeitig rot. Liegen
Störungen vor, leuchtet die Status-LED rot, und das
Display zeigt die aktiven Störungen an (Seite 40).
7. AC-Netzsteckdose
Ermöglicht das Laden über das AC-Netz (Seite 32).
6
7
Manager Alpha – Übersicht | 7
