VOR DER INSTALLATION ZU BEACHTEN

ANFORDERUNGEN AN GEMEINSAME MASSE

Die Haupteinheit, das Batteriemanagementsystem und alle anderen Komponenten in Ihrer Konfiguration müssen einen
gemeinsamen elektrischen Massepunkt haben, damit das System korrekt funktioniert. Dies kann durch den Anschluss
aller Massepunkte an eine gemeinsame Masseschiene oder durch eine qualitativ hochwertige Verbindung mit der
Fahrzeugkarosserie (falls zutreffend) erreicht werden.

VERWENDUNG EINER GEMEINSAMEN MASSESCHIENE

Überlegen Sie sich die geeignete Position der Stromschiene und stellen Sie sicher, dass sie an einer zentralen Stelle
montiert wird, um übermäßige Kabellängen zu vermeiden. Die gemeinsame Masseschiene muss in der Lage sein, alle
Stromverbraucher zu führen. Weitere Informationen dazu finden Sie unter „Typische Einstellung des Managers" (Seite 9).

VERWENDUNG DER FAHRZEUGKAROSSERIE

Hochwertige elektrische Anschlüsse an einer Karosserie lassen sich nur erreichen, wenn der Anschluss nicht lackiert ist,
gegen Korrosion geschützt ist und eine geeignete Befestigung aufweist. Die gemeinsame Masse muss eine stabile elektrische
Verbindung zum Erdungspunkt der Batterie aufweisen.
ANFORDERUNGEN AN DIE FAHRZEUGZÜNDUNG

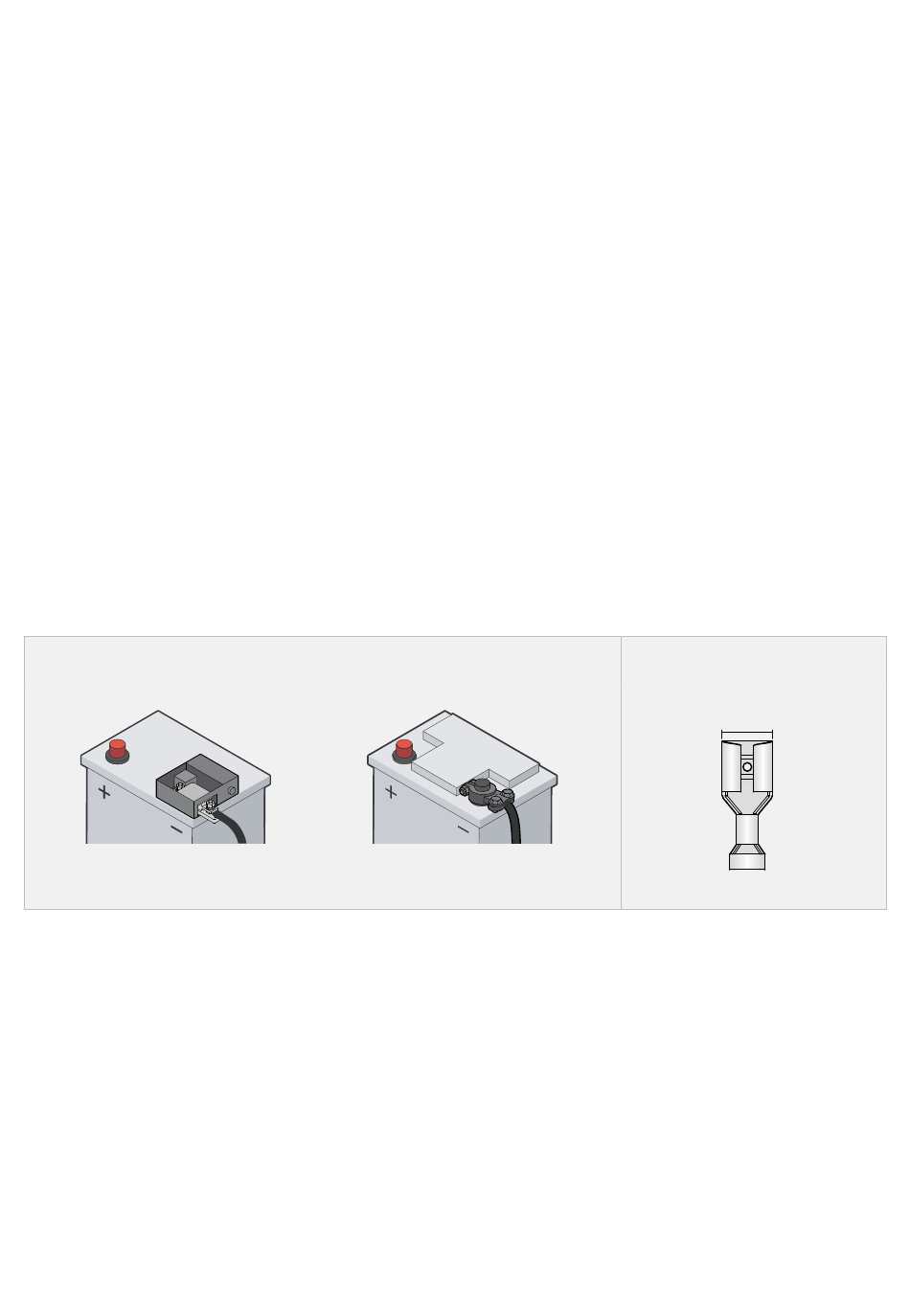

Lichtmaschinentyp
Wenn Sie eine Lichtmaschine mit variabler Spannung (intelligente Lichtmaschine) haben, ist der Anschluss an die
Fahrzeugzündung erforderlich, damit der Manager korrekt funktioniert. Ermitteln Sie den Lichtmaschinentyp Ihres Fahrzeugs,
indem Sie, wie unten abgebildet, einen Batteriesensor an der Starterbatterie Ihres Fahrzeugs suchen.
Anschlusstyp
Wenn für Ihre Installation ein Anschluss für die Fahrzeugzündung erforderlich ist, verwenden Sie einen FASTON der Größe
6,35 mm (0,25").
Lichtmaschinentyp Steckertyp
6,35 mm
(0,25")
Batteriepol mit Sensor Normaler Batteriepol
(intelligente Lichtmaschine) (Standard-Lichtmaschine)
