SYSTEMPLANUNG

ACHTUNG:
ƒ Die Kabelgrößen sind durch verschiedene Vorschriften und Normen festgelegt, die vom Typ des Fahrzeugs abhängen,
in dem die Batterie installiert wird. Die Wahl der falschen Kabelgröße kann zu Verletzungen des Installateurs oder
Benutzers und / oder zu Schäden am Manager oder an anderen im System installierten Geräten führen. Der Installateur
ist dafür verantwortlich, dass bei der Installation des Managers die korrekten Kabelgrößen verwendet werden.
Bei Verwendung eines unterdimensionierten Kabels kann eine Überhitzung der Kabel zu Schäden (einschließlich
ƒ
Bränden) führen, und die Ladeleistung wird wahrscheinlich beeinträchtigt.
Die Verkabelung muss in geschützten Bereichen und fern von Wärmequellen und spitzen Gegenständen durchgekührt
ƒ
werden. Die Kabel dürfen nicht über oder durch bewegliche Teile des Fahrzeugs geführt werden. Ein zusätzlicher
Schutz, z. B. ein Kabelkanal, kann erforderlich sein, insbesondere wenn die Kabel durch den Motorraum und in
freiliegenden Bereichen verlegt werden.
BENÖTIGTE WERKZEUGE UND MATERIAL
WERKZEUGE
Für die Montage und Verkabelung des Managers sind möglicherweise die aufgeführten Werkzeuge erforderlich:
Schraubendreher-Satz
ƒ
ƒ Schraubenschlüssel-Satz
Bohrschrauber
ƒ
VERBRAUCHSMATERIAL
Für die Montage, die Kabelverbindung und das Kabelmanagement sind unter Umständen folgende Komponenten erforderlich,
die nicht im Lieferumfang des Managers enthalten sind:
Befestigungselemente
ƒ
Kabel / Drähte
ƒ
Laschen / Ringkabelschuhe
ƒ

ANFORDERUNGEN AN DIE HAUPTEINHEIT

LASCHEN
ACHTUNG: Verwenden Sie nach Möglichkeit keine nach oben zeigenden Terminals, da dies die Kabel belasten
und beschädigen kann.

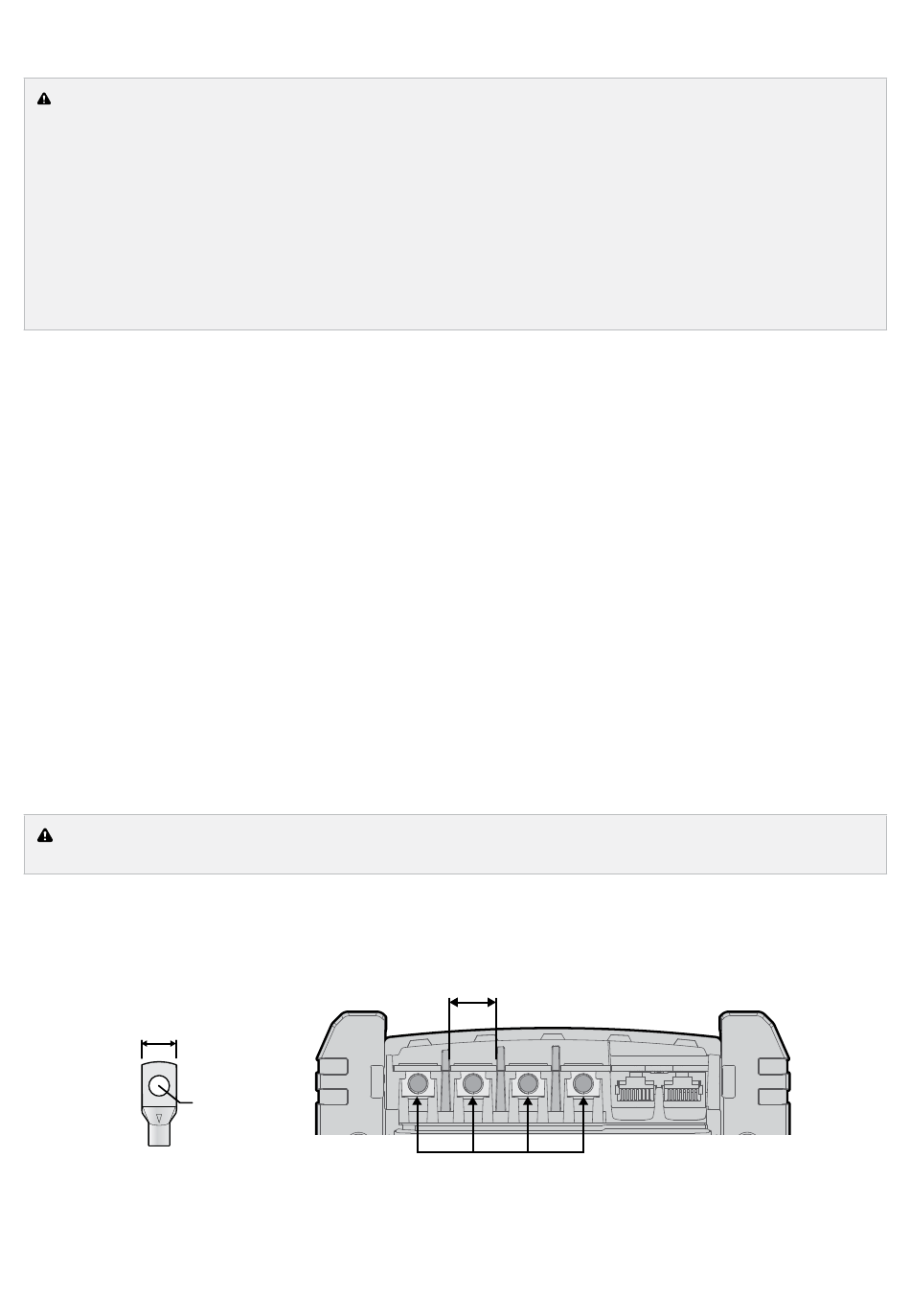

An der Haupteinheit haben die Terminals von Zusatzbatterie, Masse, Starterbatterie und Solar ein M6-Schraubgewinde.
Wählen Sie Laschen für eine M6-Ringöse (1/4") und Endhülsen passend zum erforderlichen Kabelquerschnitt. Achten Sie
darauf, dass die Laschen die unten angegebenen Höchstmaße nicht überschreiten.
≤ 14,4 mm
(9/16")
10 | Systemplanung
Mittelgroßer (5 bis 6 mm (3/16" bis
ƒ
1/4")) Schlitzschraubendreher
Zange
ƒ
Seitenschneider / Kabelschneider
ƒ
Stromschiene/n
ƒ
Isolierband
ƒ
Schrumpfschlauch
ƒ
M6-Ringöse
(1/4")
14,4 mm
(9/16")
M6-Gewinde
Geeignete Crimpzange für
ƒ
Kabelschuhe
Heißluftpistole
ƒ
Kabelbinder
ƒ
Leitungen / flexible Leitungshülsen
ƒ
P-Klemmen
ƒ
