INSTALLATION – VERKABELUNG
WARNUNG: Nehmen Sie keine Kabel- und Leitungsanschlüsse vor, wenn die Fahrzeugzündung eingeschaltet oder
der Netzstrom angeschlossen ist, da sonst die Gefahr von Verletzungen, Schäden am Fahrzeug und an der Zusatzbatterie
besteht. Bei beschädigtem Kabel darf der AC-Eingang des Managers nicht verwendet werden. Bei Verwendung eines
nicht originalen oder eines beschädigten AC-Eingangskabels besteht die Gefahr eines Brandes, Stromschlags und von
Personenschäden. Wenn das Stromkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine entsprechende
Baugruppe ersetzt werden, die beim Hersteller oder einer Kundendienststelle erhältlich ist. Der AC-Netzanschluss muss an
eine geerdete Steckdose angeschlossen werden.
ACHTUNG:
Eine Beschädigung der Verkabelung kann zu einem Ausfall des Managers und der elektrischen Systeme des
ƒ
Fahrzeugs führen. Achten Sie darauf, dass die Kabel nicht mit scharfen Kanten oder beweglichen Teilen in Berührung
kommen, und planen Sie ausreichend Spielraum für Biegung und Bewegung ein. REDARC empfiehlt die Verwendung
von Kabelbindern und Kabelkanälen oder flexiblen Leitungshülsen für die Verkabelung.
Stellen Sie sicher, dass die korrekten Kabel- und Kabelschuhgrößen für die jeweilige Anwendung verwendet werden.
ƒ
Die Wahl der falschen Kabel- und Kabelschuhgröße kann zu Verletzungen des Installateurs oder Benutzers und/
oder zu Schäden an der Zusatzbatterie oder anderen im System installierten Geräten führen. Der Installateur ist dafür
verantwortlich, dass bei der Installation des Managers die korrekten Kabelgrößen verwendet werden.

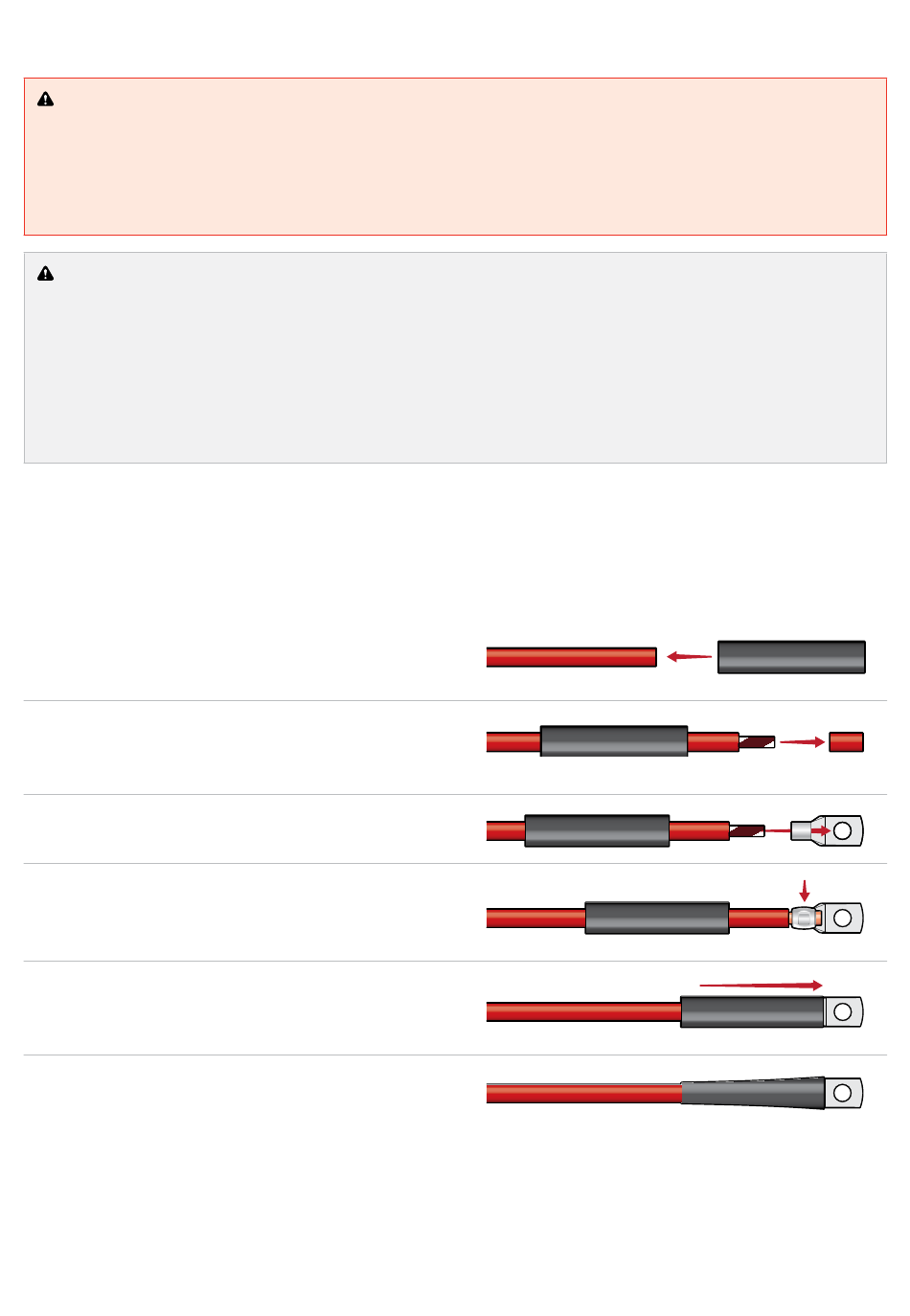

MONTAGE VON KABELSCHUH UND SCHRUMPFSCHLAUCH

Bevor Sie Verbindungen herstellen, montieren Sie jedes Kabel mit einem Kabelschuh der entsprechenden Größe, und
verwenden Sie einen Schrumpfschlauch, wie unten abgebildet.
REDARC empfiehlt die Verwendung eines Schrumpfschlauchs, um die Kabel- und Kabelschuhverbindung vor rauen
Umgebungen, scharfen Kanten und Abrieb zu schützen.
1. Schieben Sie den Schrumpfschlauch über das Kabel.
2. Ziehen Sie das Kabelende so weit zurück, dass die
Isolierung nicht in den Kabelschuh hineinragt, wenn die Öse
vollständig eingeführt ist.
3. Führen Sie die abisolierten Drähte in die Hülse des
Kabelschuhs ein.
4. Crimpen Sie den Kabelschuh mit der richtigen Crimpzange
auf.
5. Schieben Sie den Schrumpfschlauch so über die Öse, dass
er diese teilweise bedeckt. Die Ringzunge muss freibleiben.
6. Schrumpfen Sie den Schrumpfschlauch.
