Weist ein Gebäude mehr als 12 Fassaden auf, so wird der Einsatz einer weiteren Wet-
terstation empfohlen, zumal hierdurch auch die Windgeschwindigkeit an einer weite-
ren Stelle gemessen werden kann.
Bei mehreren Gebäuden sollte die Windmessung für jedes Gebäude separat erfolgen
(z. B. mit zusätzlichen Windsensoren KNX W sl), da je nach Lage der Gebäude zueinan-
der unterschiedliche Windgeschwindigkeiten auftreten können.
5.23.2. Ausrichtung und Neigung der Fassade
Ausrichtung und Neigung der Fassade werden für die Schattenkantennachführung
und die Lamellennachführung benötigt.
Aufsicht

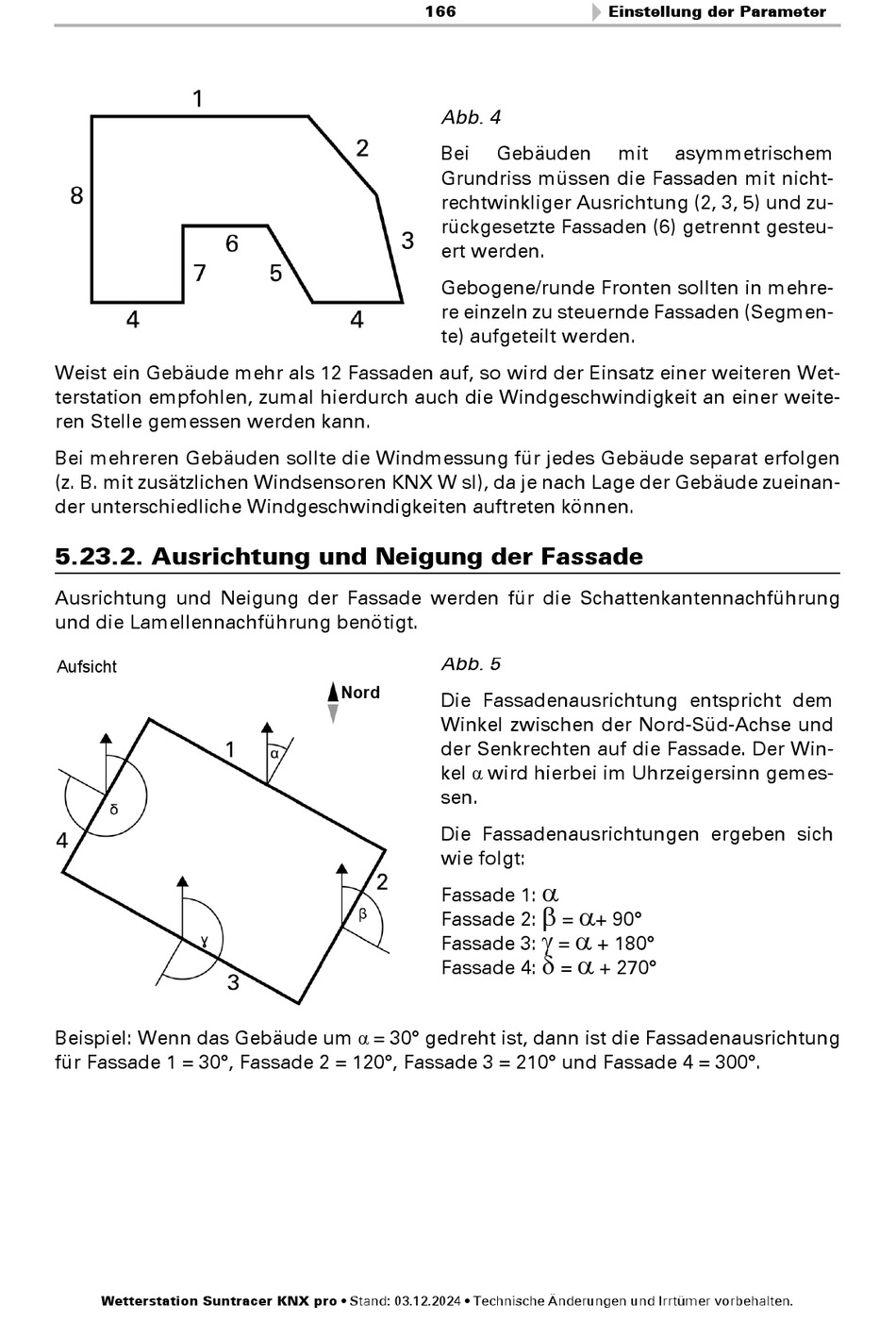

Beispiel: Wenn das Gebäude um α = 30° gedreht ist, dann ist die Fassadenausrichtung
für Fassade 1 = 30°, Fassade 2 = 120°, Fassade 3 = 210° und Fassade 4 = 300°.
Wetterstation Suntracer KNX pro • Stand: 03.12.2024 • Technische Änderungen und Irrtümer vorbehalten.
166
Abb. 4
Bei
Gebäuden
Grundriss müssen die Fassaden mit nicht-
rechtwinkliger Ausrichtung (2, 3, 5) und zu-
rückgesetzte Fassaden (6) getrennt gesteu-
ert werden.
Gebogene/runde Fronten sollten in mehre-
re einzeln zu steuernde Fassaden (Segmen-
te) aufgeteilt werden.
Abb. 5
Nord
Die Fassadenausrichtung entspricht dem
Winkel zwischen der Nord-Süd-Achse und
der Senkrechten auf die Fassade. Der Win-
kel α wird hierbei im Uhrzeigersinn gemes-
sen.
Die Fassadenausrichtungen ergeben sich
wie folgt:
Fassade 1:
Fassade 2:
Fassade 3:
Fassade 4:
Einstellung der Parameter
mit
asymmetrischem
=
+ 90°
=
+ 180°
=
+ 270°
