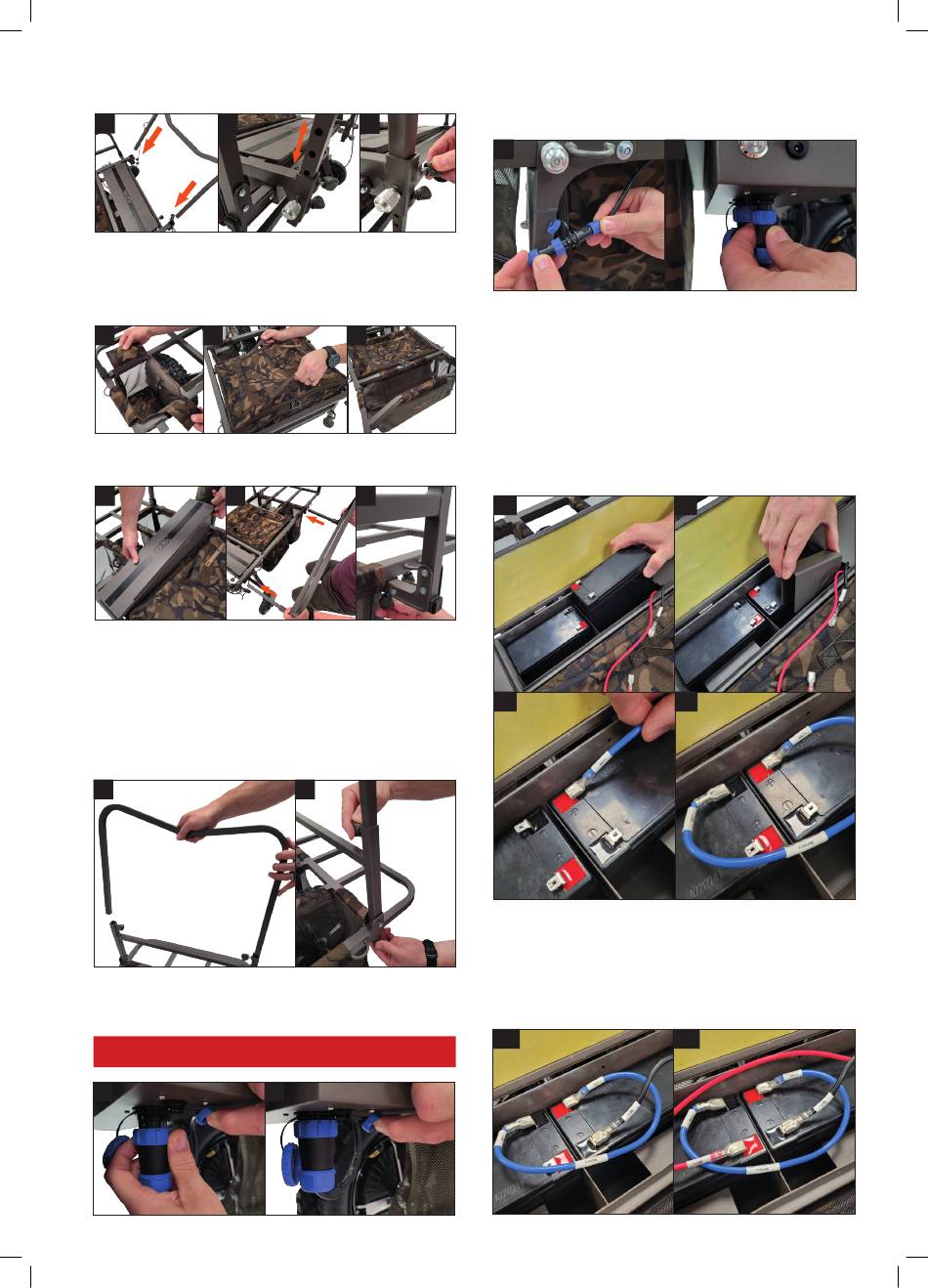

Version Power+ - Ajustez les poignées à une hauteur confortable
(2E et 2F) et fixez-le avec les doubles vis à oreilles (2G).
2E
2F
3. Fixez les poches en filet de chaque côté de la roue (3A) et le sac de
chariot principal au cadre principal (3B). Version Power – fixez le
sac en filet au cadre de la poignée (3C).
3A
3B
4. Placez le boîtier d'alimentation en position.
4
5A
5. Version Power+ uniquement – fixez les rails latéraux (5A) et
fixez-les avec des vis papillon (5B).
6. Ajoutez le cadre de support avant et insérez les vis papillon en les
fixant fermement.
7. Enfin, ajoutez les vis moletées restantes à l'extension du cadre
avant et fixez-les fermement.
6
8. Fixez le câble de roue au boîtier d'alimentation en vous assurant
que les points de localisation argentés sont alignés (8A/8B).
REMARQUE : Veuillez ne pas trop serrer les colliers de verrouillage
8A
2G
3C
5B
7
8B
9. Connectez le câble du cadre de la poignée au câble du cadre
principal (9A) et connectez-le au boîtier d'alimentation (9B), en veillant à ce
que les points de localisation argentés soient alignés à chaque étape.
9A
10. Assurez-vous que tous les interrupteurs sont en position « off ».
Placez les 2 piles dans le boîtier d'alimentation (10A) avec les
bornes face à face. Déposez les entretoises en place (10B) et
connectez les batteries ensemble à l'aide du câble de connexion
bleu de la batterie comme indiqué. Une extrémité (BAT+) se fixe à la
borne positive (+) d'une batterie (10C) et l'autre extrémité (BAT-) à la
borne négative (-) de l'autre batterie (10D).
10A
10C
11. Connectez le câble négatif noir (BAT-) (11A) à la borne négative
restante de la batterie et connectez le câble positif rouge (BAT+) à la
borne positive restante de la batterie (11B).
11A
9B
10B
10D
11B
