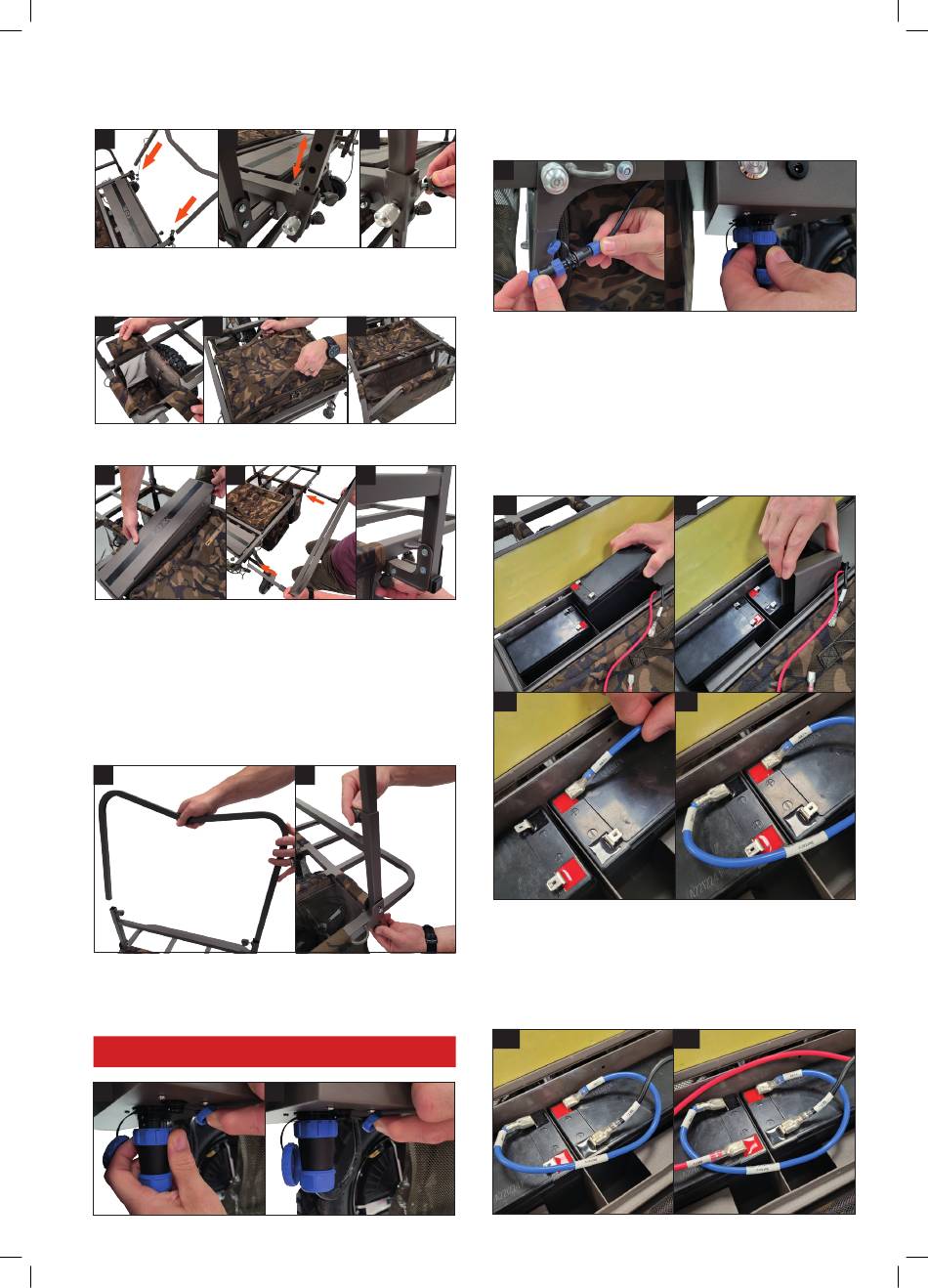

Power+-Version: Stellen Sie die Griffe auf eine angenehme Höhe ein
und befestigen Sie diese mit den doppelten Rändelschrauben (2G).
2E
2F
3. Befestigen Sie die Netztaschen auf beiden Seiten des Rads (3A)
und die Haupttasche am Hauptrahmen (3B). Power+ Version –
Netztasche am Griffrahmen befestigen (3C).
3A
3B
4. Bringen Sie die Powerbox in Position.
4
5A
5. Nur bei der Power+ Version: – befestigen Sie die Seitenschienen
(5A) und sichern Sie diese mit Rändelschrauben (5B).
6. Montieren Sie den vorderen Stützrahmen, setzen Sie
Rändelschrauben ein und ziehen diese fest an.
7. Setzen Sie abschließend die restlichen Rändelschrauben in die
vorderen Rahmenverlängerung ein und ziehen diese fest an.
6
8. Befestigen Sie das Radkabel an der Powerbox und achten Sie
darauf, dass die silbernen Markierungspunkte ausgerichtet sind
(8A/8B).
HINWEIS: Bitte ziehen Sie die Sicherungsringe nicht zu fest an.
8A
2G
3C
5B
7
8B
9. Verbinden Sie das Kabel des Griffrahmens mit dem Kabel des
Hauptrahmens (9A) und verbinden Sie dieses mit der Powerbox
(9B). Achten Sie dabei darauf, dass die silbernen Positionspunkte in
jeder Phase ausgerichtet sind.
9A
10. Stellen Sie sicher, dass alle Schalter auf „Off" gestellt sind. Legen
Sie die beiden Batterien in die Powerbox (10A) mit sich
gegenüberliegenden Polen. Lassen Sie die Abstandshalter einrasten
(10B) und verbinden Sie die Batterien mit dem blauen Kabelbaum
wie gezeigt miteinander. Ein Ende (BAT+) wird an den Pluspol (+)
einer Batterie (10C) und das andere Ende (BAT-) an den Minuspol
(-) der anderen Batterie angeschlossen (10D).
10A
10C
11. Schließen Sie das schwarze Minuskabel (BAT-) (11A) an den
verbleibenden Minuspol der Batterie und das rote Pluskabel (BAT+) an
den verbleibenden Pluspol der Batterie an (11B).
11A
9B
10B
10D
11B
