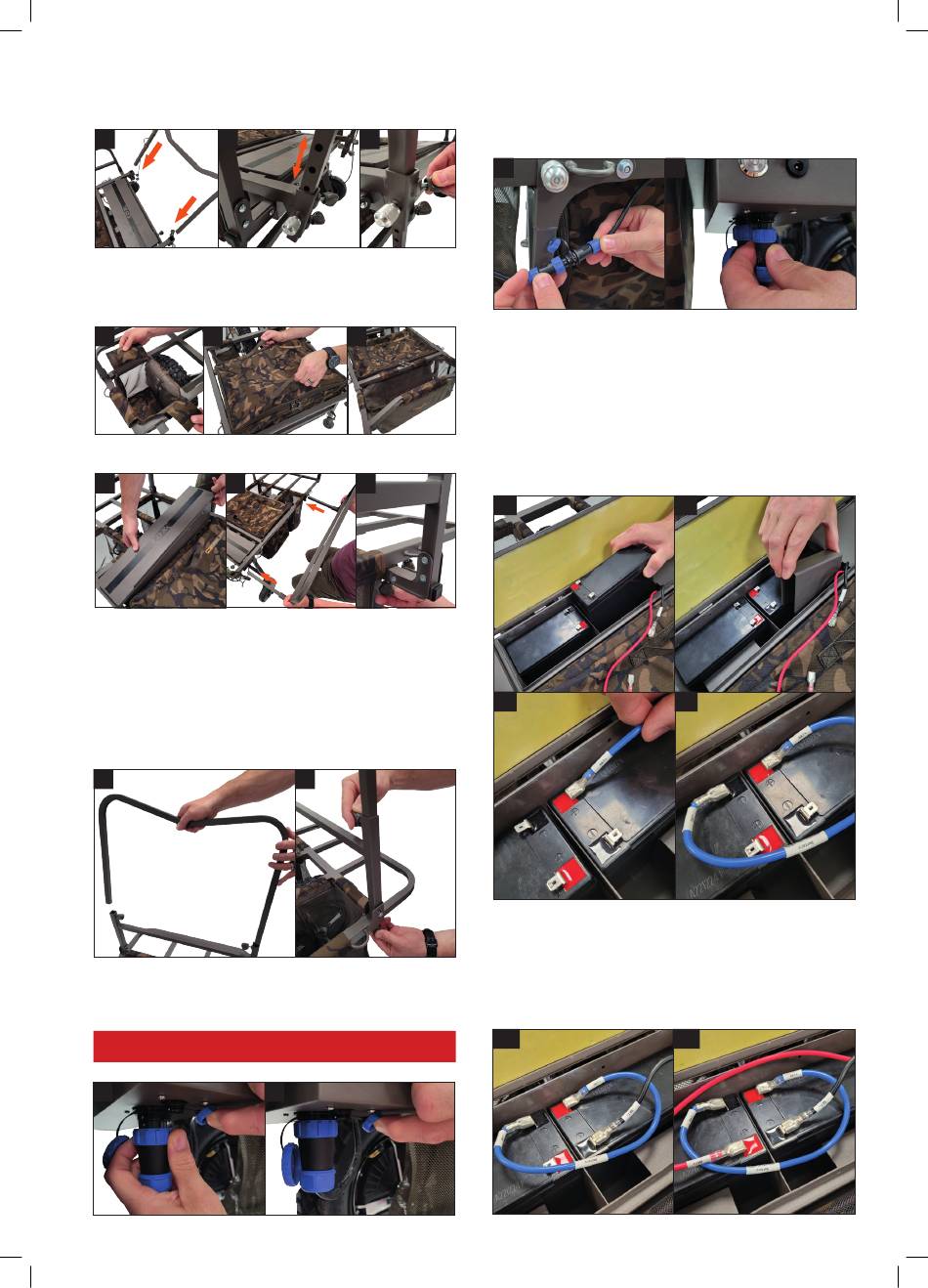

Versione Power + : regolare i manici ad un'altezza comoda (2E &
2F) e fissarli con le doppie viti con pomello (2G).
2E
2F
3. Fissare le tasche a rete su entrambi i lati della ruota (3A) e la
borsa principale del carrello al telaio principale (3B).
Version Power + : fissare la borsa in rete al telaio dei manici (3C).
3A
3B
4. Posizionare la scatola di alimentazione.
4
5A
5. Solo per la versione Power +: posizionare le guide laterali (5A) e
fissarle con le viti con pomello (5B).
6. Aggiungere il telaio di supporto anteriore e inserire le viti con pomello,
fissandole saldamente.
7. Infine, aggiungere le restanti viti con pomello all'estensione del
telaio anteriore e fissarle saldamente.
6
8. Collegare il cavo della ruota alla scatola di alimentazione
assicurandosi che i punti di posizionamento argentati siano allineati
(8A/8B).
NOTA: non stringere eccessivamente i collari di bloccaggio
8A
2G
3C
5B
7
8B
9. Collegare il cavo del telaio dei manici al cavo del telaio principale
(9A), collegando poi quest'ultimo alla scatola di alimentazione (9B),
assicurandosi che i punti di posizionamento argentati siano allineati
in ogni fase.
9A
10. Assicurarsi che tutti gli interruttori siano in posizione "off" (spento).
Inserire le 2 batterie nella scatola di alimentazione (10A), con i
terminali uno di fronte all'altro. Posizionare i distanziatori (10B) e
collegare le batterie insieme utilizzando il cavo blu, come indicato.
Un'estremità (BAT+)si collega al terminale positivo (+) di una
batteria (10C) e l'altra estremità (BAT-) al terminale negativo (-)
dell'altra batteria (10D).
10A
10C
11. Collegare il cavo negativo NERO (BAT-)(11A) al restante terminale
negativo della batteria e il cavo positivo rosso (BAT+) al restante
terminale positivo della batteria (11B).
11A
9B
10B
10D
11B
