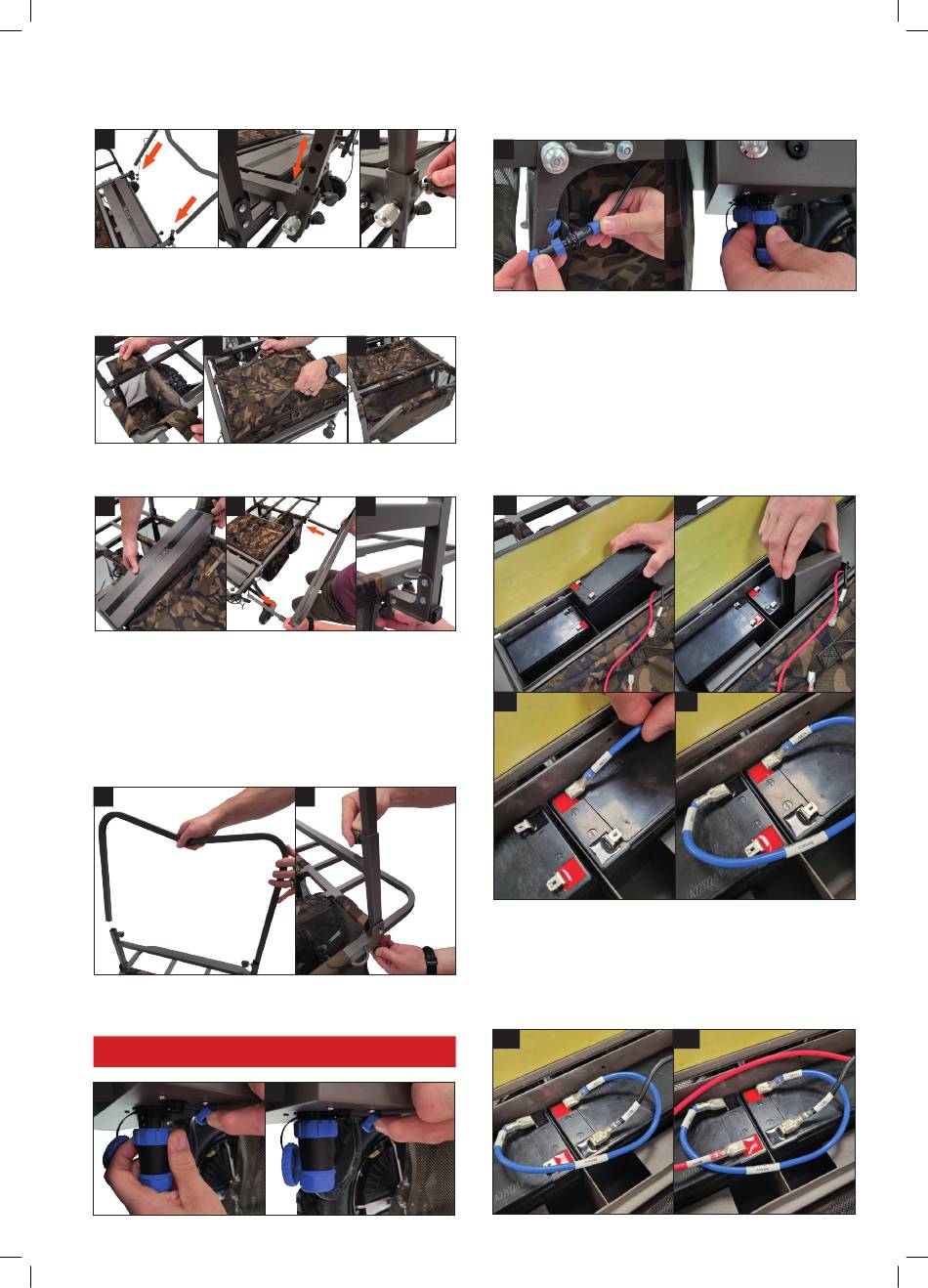

Verzia Power+ - nastavte rukoväte do pohodlnej výšky
(2E a 2F) a zaistite dvojitými palcovými skrutkami. (2G).
2E
2F
3. Pripevnite sieťové vrecká na oboch stranách kolesa (3A) a hlavnú
tašku na korbe k hlavnému rámu (3B). Verzia Power - pripevnite
sieťované vrecko k rámu rukoväte (3C).
3A
3B
4. Umiestnite 'Power box' do správnej polohy.
4
5A
5. Len verzia Power Plus - pripevnite bočné lišty (5A) a zaistite ich
pomocou palcových skrutiek (5B).
6. Pridajte predný nosný rám a zasuňte palcove skrutky a pevne ich zaistite.
7. Nakoniec pridajte zvyšné palcove skrutky na predný predĺžený rám
a pevne ich zaistite.
6
8. Pripojte kábel kolesa k napájacej skrinke, pričom dbajte na to, aby
boli strieborné bodky umiestnenia zarovnané (8A/8B).
POZNÁMKA: Zaisťovacie objímky príliš nedoťahujte
8A
2G
3C
5B
7
8B
9. Pripojte kábel rámu rukoväte ku káblu hlavného rámu (9A) a ten
pripojte do napájacej skrinky (9B), pričom dbajte na to, aby boli
strieborné bodky umiestnenia v každej fáze zarovnané.
9A
10. Uistite sa, že sú všetky spínače prepnuté do polohy "vypnuté".
Umiestnite 2 batérie do napájacej skrinky (10A) pólmi k sebe.
Zasuňte dištančné podložky na miesto (10B) a pripojte batérie
k sebe pomocou modrého prepojovacieho kábla batérie, ako je
uvedené. Jeden koniec (BAT+) pripojte ku kladnému (+) pólu jednej
batérie (10C) a druhý koniec (BAT-) k zápornému (-) pólu druhej
batérie (10D).
10A
10C
11. Pripojte čierny záporný (BAT-) (11A) kábel k zostávajúcemu
zápornému pólu batérie a červený kladný (BAT+) kábel k z
ostávajúcemu kladnému pólu batérie (11B).
11A
9B
10B
10D
11B
