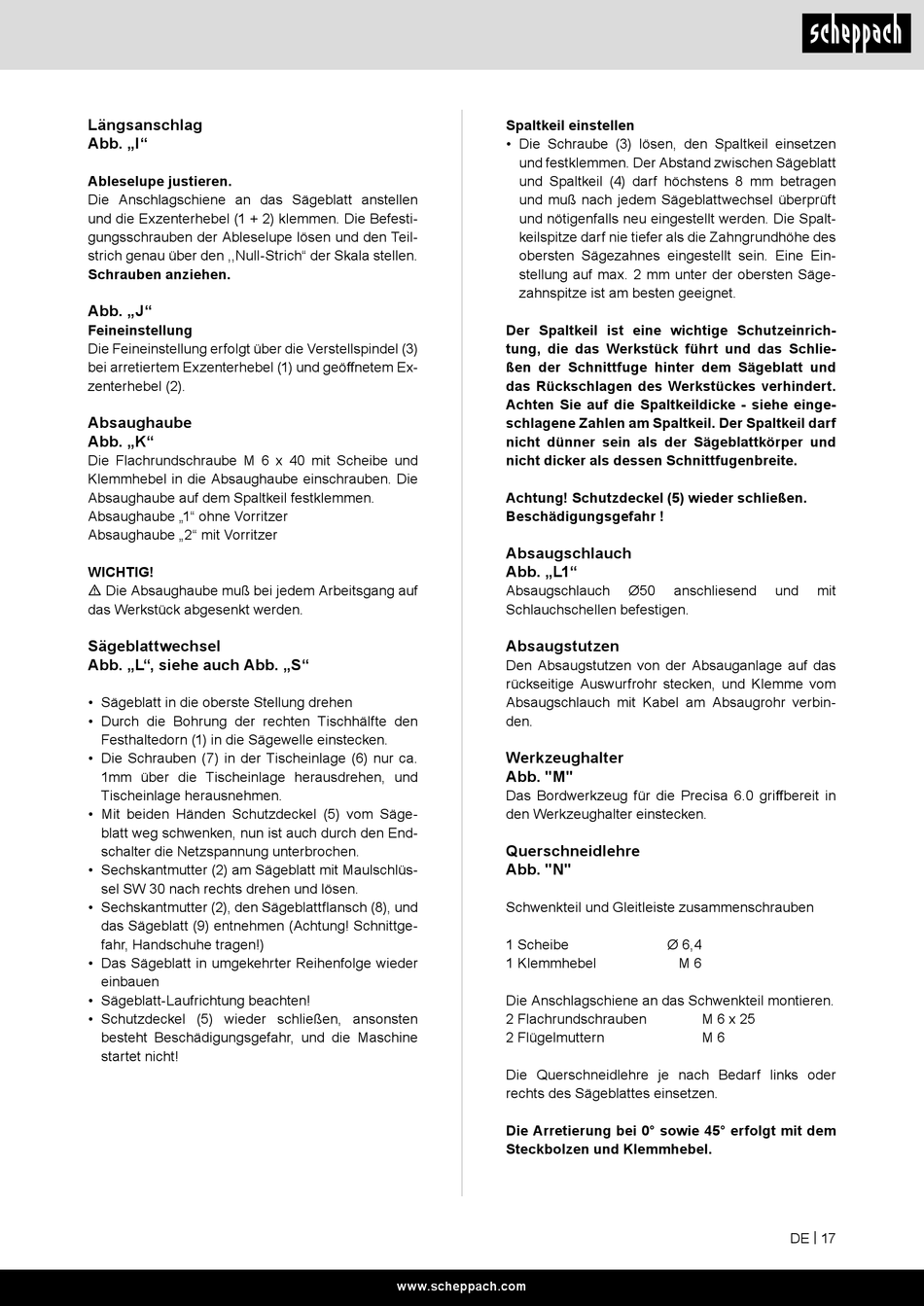

Scheppach 19013 04901 Original Bedienungsanleitung Seite 17

Tischkreissäge

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Längsanschlag
Abb. „I"
Ableselupe justieren.
Die Anschlagschiene an das Sägeblatt anstellen
und die Exzenterhebel (1 + 2) klemmen. Die Befesti-
gungsschrauben der Ableselupe lösen und den Teil-
strich genau über den ,,Null-Strich" der Skala stellen.
Schrauben anziehen.
Abb. „J"
Feineinstellung
Die Feineinstellung erfolgt über die Verstellspindel (3)
bei arretiertem Exzenterhebel (1) und geöffnetem Ex-
zenterhebel (2).
Absaughaube
Abb. „K"
Die Flachrundschraube M 6 x 40 mit Scheibe und
Klemmhebel in die Absaughaube einschrauben. Die
Absaughaube auf dem Spaltkeil festklemmen.
Absaughaube „1" ohne Vorritzer
Absaughaube „2" mit Vorritzer
WICHTIG!
m Die Absaughaube muß bei jedem Arbeitsgang auf
das Werkstück abgesenkt werden.
Sägeblattwechsel
Abb. „L", siehe auch Abb. „S"
• Sägeblatt in die oberste Stellung drehen
• Durch die Bohrung der rechten Tischhälfte den
Festhaltedorn (1) in die Sägewelle einstecken.
• Die Schrauben (7) in der Tischeinlage (6) nur ca.
1mm über die Tischeinlage herausdrehen, und
Tischeinlage herausnehmen.
• Mit beiden Händen Schutzdeckel (5) vom Säge-
blatt weg schwenken, nun ist auch durch den End-
schalter die Netzspannung unterbrochen.
• Sechskantmutter (2) am Sägeblatt mit Maulschlüs-
sel SW 30 nach rechts drehen und lösen.
• Sechskantmutter (2), den Sägeblattflansch (8), und
das Sägeblatt (9) entnehmen (Achtung! Schnittge-
fahr, Handschuhe tragen!)
• Das Sägeblatt in umgekehrter Reihenfolge wieder
einbauen
• Sägeblatt-Laufrichtung beachten!
• Schutzdeckel (5) wieder schließen, ansonsten
besteht Beschädigungsgefahr, und die Maschine
startet nicht!
Spaltkeil einstellen
• Die Schraube (3) lösen, den Spaltkeil einsetzen
und festklemmen. Der Abstand zwischen Sägeblatt
und Spaltkeil (4) darf höchstens 8 mm betragen
und muß nach jedem Sägeblattwechsel überprüft
und nötigenfalls neu eingestellt werden. Die Spalt-
keilspitze darf nie tiefer als die Zahngrundhöhe des
obersten Sägezahnes eingestellt sein. Eine Ein-
stellung auf max. 2 mm unter der obersten Säge-
zahnspitze ist am besten geeignet.
Der Spaltkeil ist eine wichtige Schutzeinrich-
tung, die das Werkstück führt und das Schlie-
ßen der Schnittfuge hinter dem Sägeblatt und
das Rückschlagen des Werkstückes verhindert.
Achten Sie auf die Spaltkeildicke - siehe einge-
schlagene Zahlen am Spaltkeil. Der Spaltkeil darf
nicht dünner sein als der Sägeblattkörper und
nicht dicker als dessen Schnittfugenbreite.
Achtung! Schutzdeckel (5) wieder schließen.
Beschädigungsgefahr !
Absaugschlauch
Abb. „L1"
Absaugschlauch
Schlauchschellen befestigen.
Absaugstutzen
Den Absaugstutzen von der Absauganlage auf das
rückseitige Auswurfrohr stecken, und Klemme vom
Absaugschlauch mit Kabel am Absaugrohr verbin-
den.
Werkzeughalter
Abb. "M"
Das Bordwerkzeug für die Precisa 6.0 griffbereit in
den Werkzeughalter einstecken.
Querschneidlehre
Abb. "N"
Schwenkteil und Gleitleiste zusammenschrauben
1 Scheibe
1 Klemmhebel
Die Anschlagschiene an das Schwenkteil montieren.
2 Flachrundschrauben
2 Flügelmuttern
Die Querschneidlehre je nach Bedarf links oder
rechts des Sägeblattes einsetzen.
Die Arretierung bei 0° sowie 45° erfolgt mit dem
Steckbolzen und Klemmhebel.
www.scheppach.com
Ø50
anschliesend
und
Ø 6,4
M 6
M 6 x 25
M 6
DE | 17
