7.1.6 Beispiel: Konfigurieren von Management-Unterstützung auf mehreren VLANS
7.1.5.3 Löschen eines statischen VLAN
Zum Löschen eines statischen VLAN gehen Sie wie folgt vor:
1.
2.
3.
7.1.6 Beispiel: Konfigurieren von Management-Unterstützung auf mehreren
VLANS
In diesem Beispiel wird gezeigt, wie Sie Management-Datenverkehr über mehrere
VLANs bewegen.
Die folgende Topologie entspricht einem Szenario, in dem die Systemzeit auf drei
RUGGEDCOM ROS-Geräten über zwei VLANs synchronisiert wird. SNTP-Pakete
werden in einem Client-Server-Modell zwischen RUGGEDCOM ROS-Geräten hin- und
hergesendet.
Die gezeigten Werte sind spezifisch für die vorgegebene Topologie. Die
tatsächlichen Werte können sich je nach Konfiguration des Benutzers unterscheiden.
1
2
3
Abbildung 7.5
Zum Replizieren der Topologie gehen Sie wie folgt vor:
1.
162
Navigieren Sie zu Virtual LANs » Configure Static VLANs. Die Tabelle Static
VLANs wird angezeigt.
Wählen Sie das statische VLAN in der Tabelle aus. Das Formular Static VLANs
wird angezeigt.
Klicken Sie auf Delete.
NOTICE
2 1
P1 VLAN1
192.168.0.1/24 192.168.0.2/24
NTP Client A
S1
Switch S1
Switch S2
Switch S3

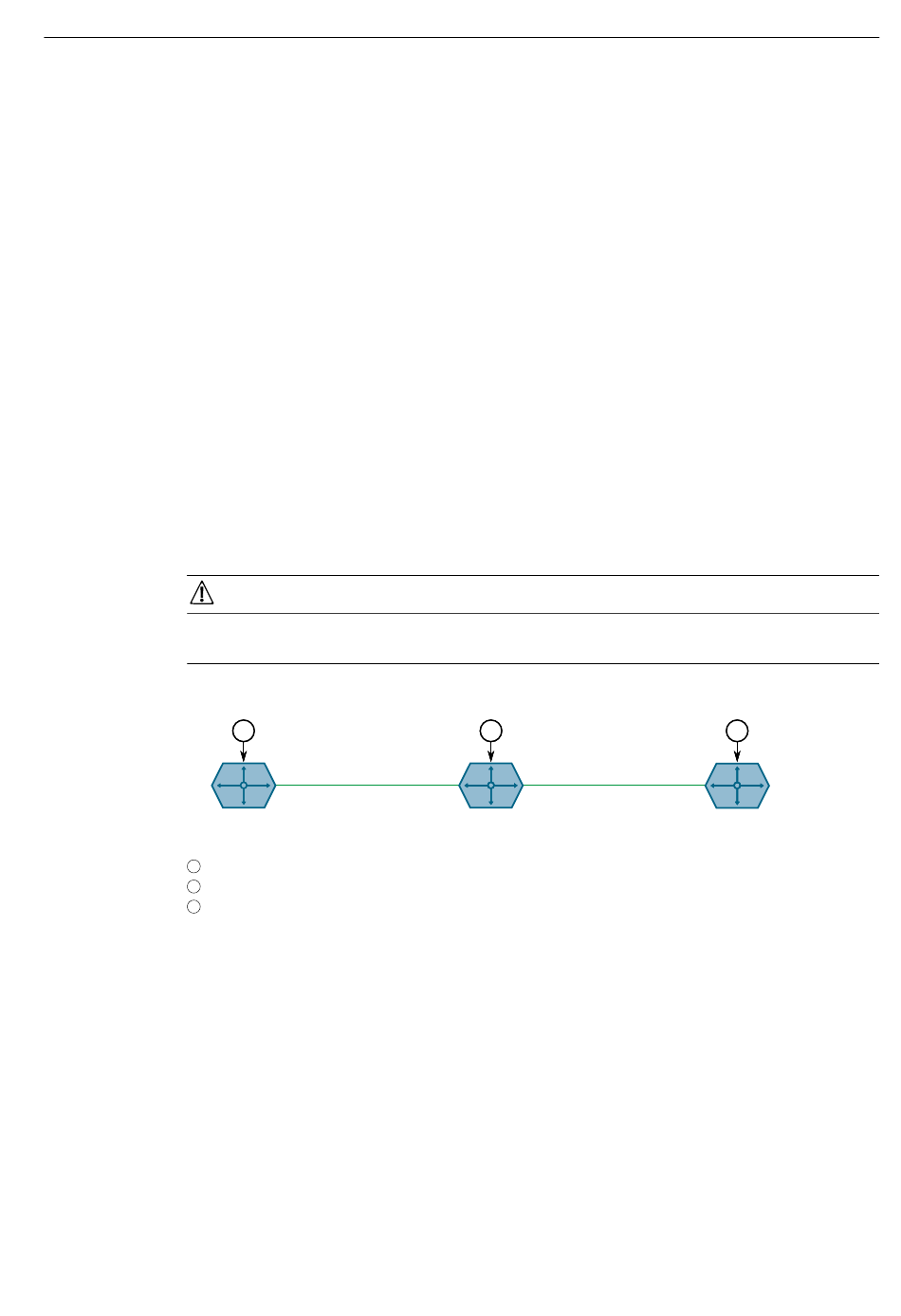

Topologie – Management-Unterstützung auf mehreren VLANS
Konfigurieren Sie Switch S1 wie folgt:
a. Verbinden Sie Port P1 und Port P2 an Switch S2.
b. Weisen Sie IP-Adresse 192.168.0.1/24 dem Port P1 zu.
c. Konfigurieren Sie Port P1 als die Management-Schnittstelle.
Weitere Informationen finden Sie unter "Hinzufügen einer IP-
Schnittstelle" (Seite 79).
2 2
P2 P3
2001:db8::2/64
NTP Server A NTP Client B
S2
2 3
VLAN2 P4
2001:db8::3/65
NTP Server B
S3
