Technische Daten / Technical features / Caractéristiques techniques
ELEKTRISCH / ELECTRIQUES
Aufnahme-
Spannung
Frequenz
leistung
Tension
Fréquence
Puissance
230 V
50 Hz
80 W

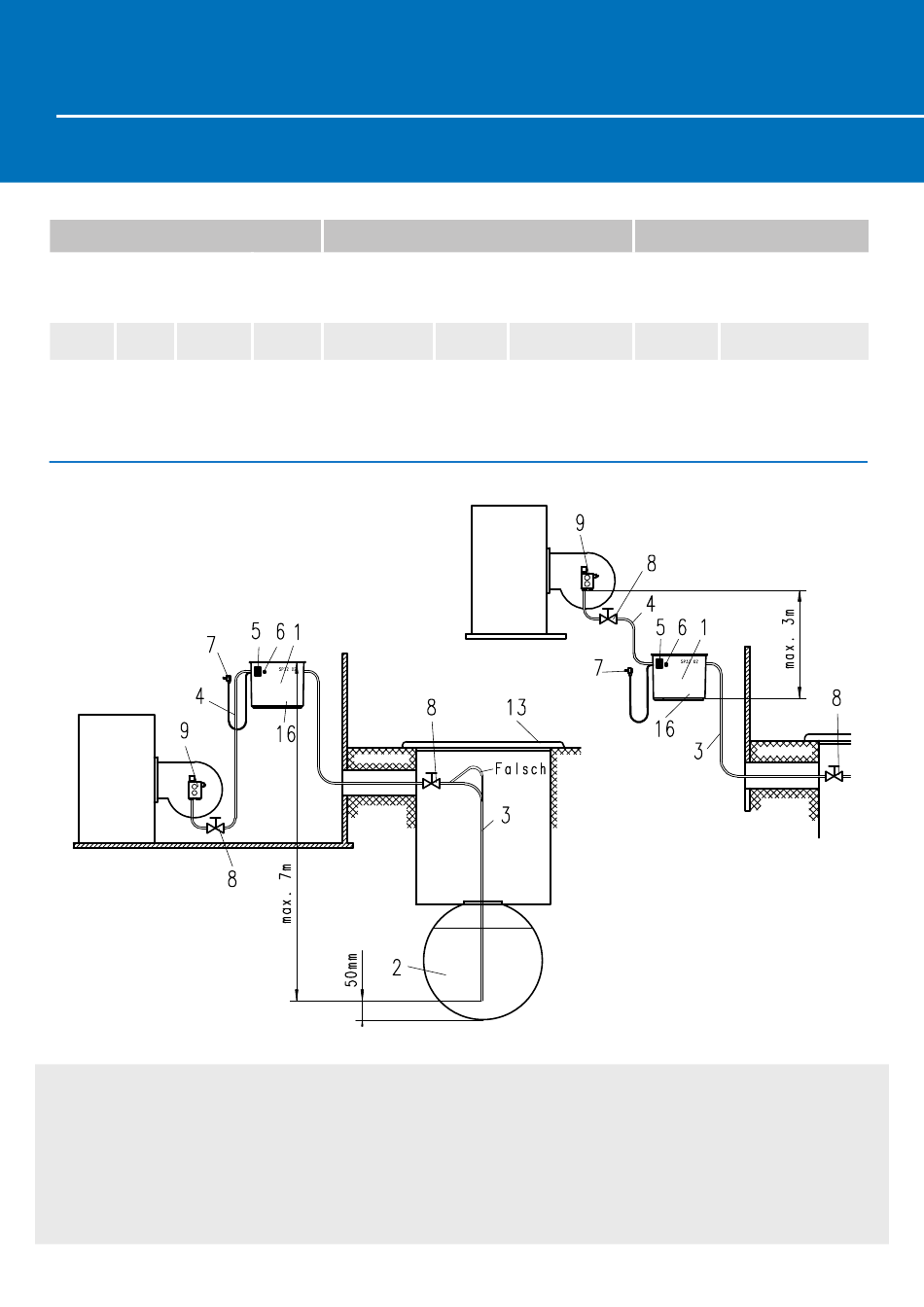

Installationsbeispiel / Installation example/ Schéma d'installation:
Brenner unter der SP32/02
Burner under the SP32/02
Brûleur au-dessous
Legende / Légende:
1. Pumpe / Pump / Pompe
2. Tank / Tank / Citerne
3. Saugleitung / Suction pipe / Conduite d'aspiration
4. Zulaufleitung / Feeding pipe / Conduite d'alimentation
5. LCD Anzeige / LCD Display / Affichage LCD
6. Starttaste / Switch / Bouton de mise en marche
7. Steckdose / Power plug / Prise électrique
8. Absperrventil / Shut-off valve / Robinet d'arrêt
9. Ölbrennerpumpe / Stove/Burner / Pompe au brûleur
HYDRAULISCH / HYDRAULIQUES
Sicherung
max. Saughöhe
Débit en fonction de la hauteur
Fusible
d'aspiration
7,0 m
1,1 A
4,0 m
Zulässige Umge-
bungstemperatur
Température autorisée
20 l/h
0 - 40 °C
55 l/h
10. Befestigungsschraube Deckel / Screw of the lid / Vis du couvercle
11. Deckel / Lid / Couvercle
12. Mechan. oder elektromagnetische Antihebeventil / Electro-valve or
mechanical anti-siphoning / Electrovanne ou vanne mécanique
13. Domschacht / Lid of the cistern / Couvercle de citerne
14. Stopfbüchse / Compression gland / Presse-étoupe
15. Verschraubung / Coupling / Raccords
16. Ölauffangwanne / Drip tray / Bac de rétention
17. Schwimmer / Float / Flotteur de travail
www.eckerle.com
MECHANISCH / MECANIQUES
Tankvolumen
Netto Gewicht
Contenu du
Poids net
réservoir
7,3 l
7 kg
Brenner über der SP32/02
Burner above the SP32/02
Brûleur au-dessus
